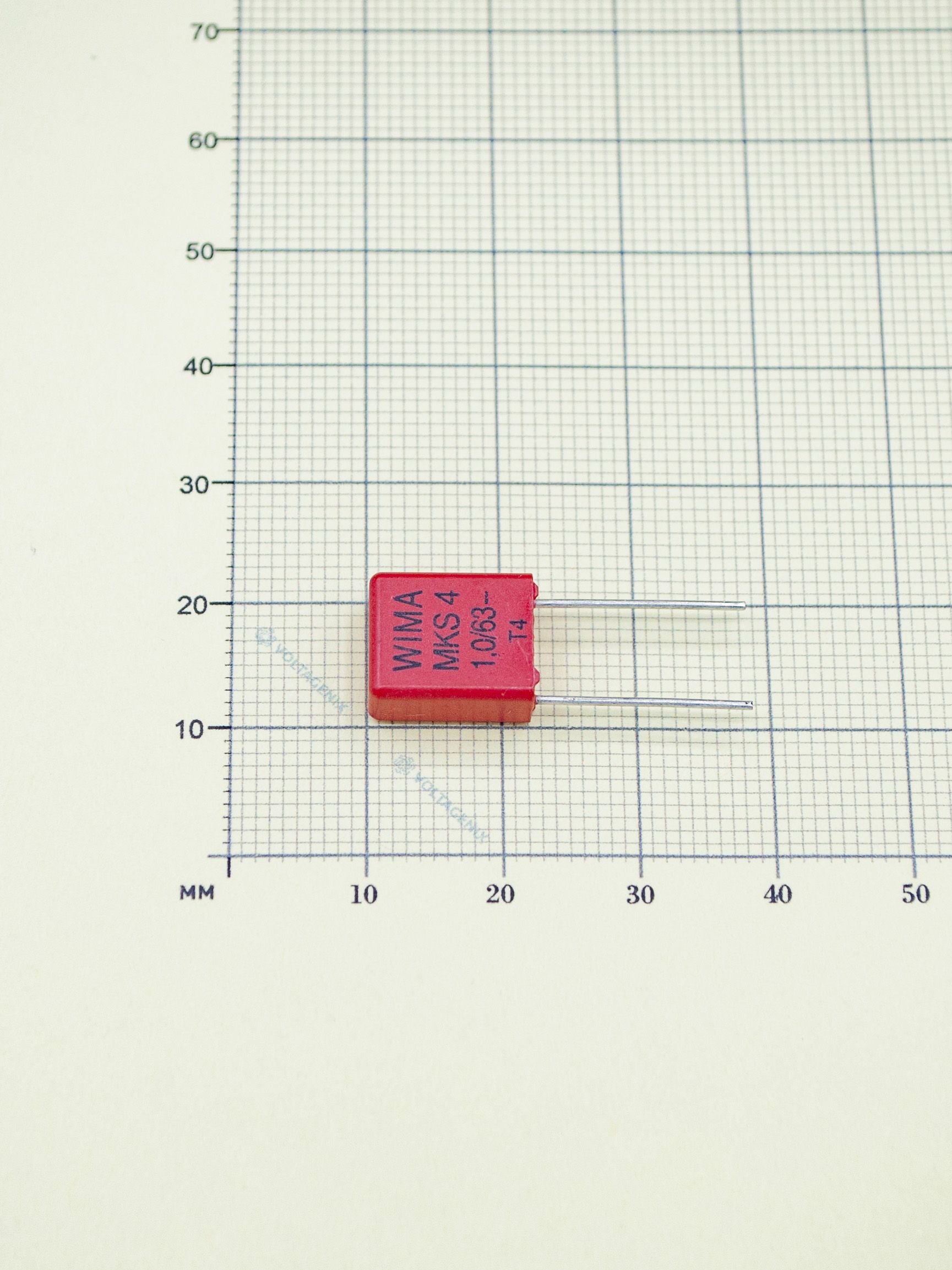

Конденсатор WIMA MKS4 1 мкФ, 63в 10%.

Конденсатор WIMA MKS4 1.0 µF / 63 V ±10%

Каталожный номер (базовый): MKS4D041002F00KSSD

Краткое название: WIMA MKS4 1.0 µF 63 V ±10% корпус T4

Краткое описание

Плёночный металлизированный конденсатор WIMA серии MKS4, номинал 1.0 µF, рабочее напряжение 63 V, допуск ±10%.

Технические характеристики

• Номинальная ёмкость: 1.0 µF (1000 nF)
• Номинальное напряжение: 63 V DC
• Допуск: ±10% (K).
• Серия / диэлектрик: MKS4 — металлизированная полиэфирная плёнка (PET)
• Рекомендуется свериться с даташитом для значений tgδ, токов утечки и допускаемых пульсаций при конкретной нагрузке.

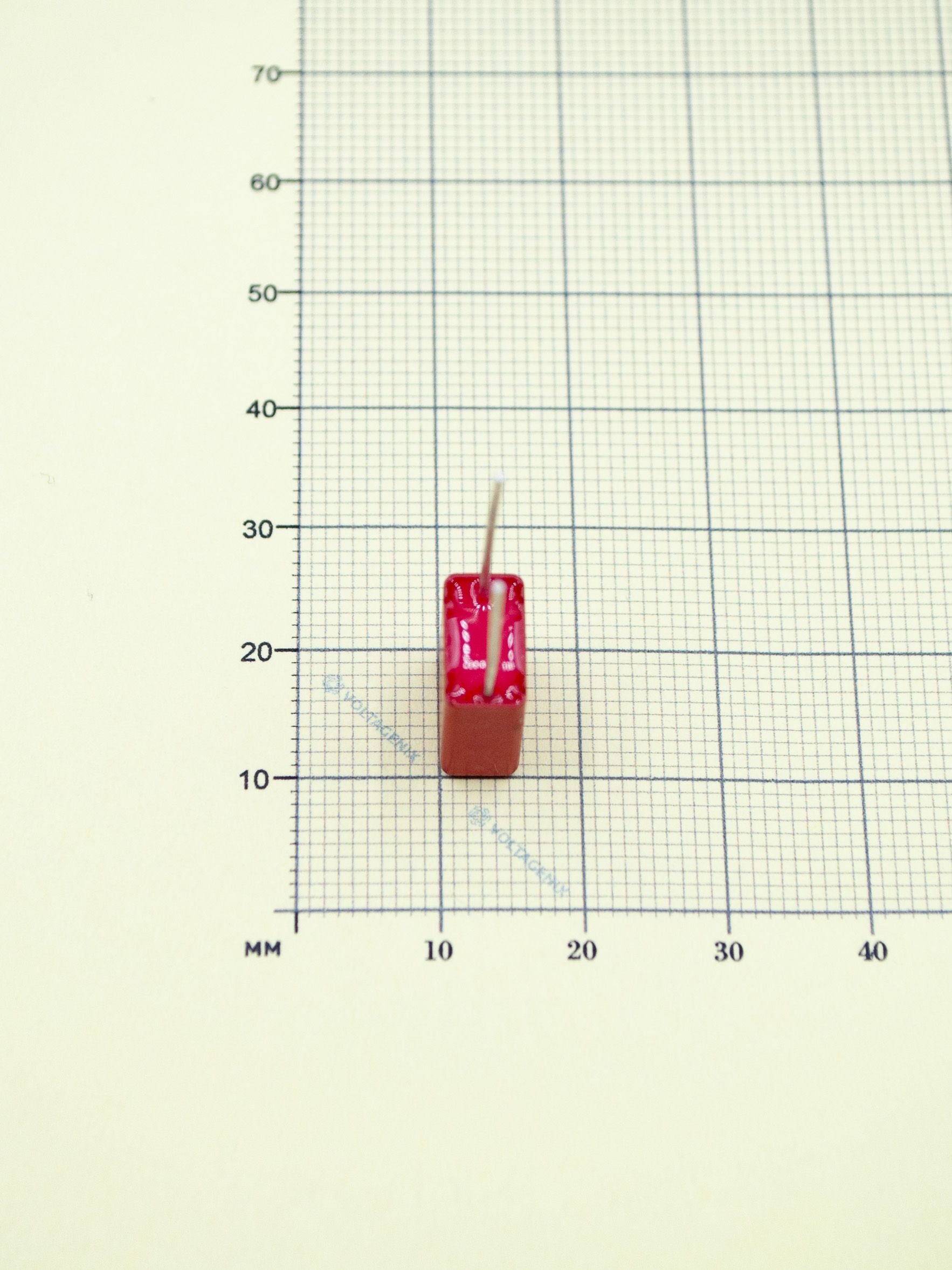

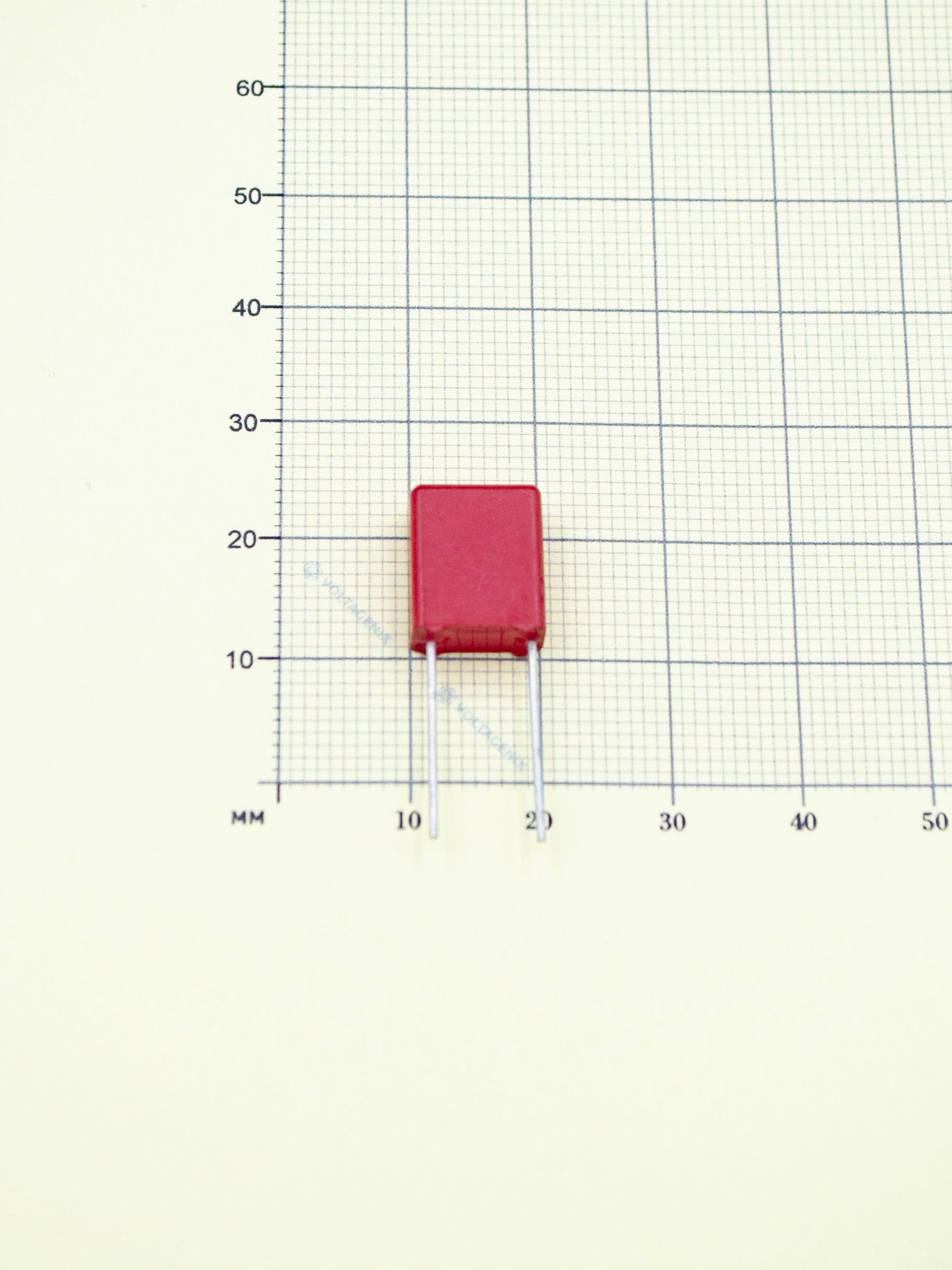

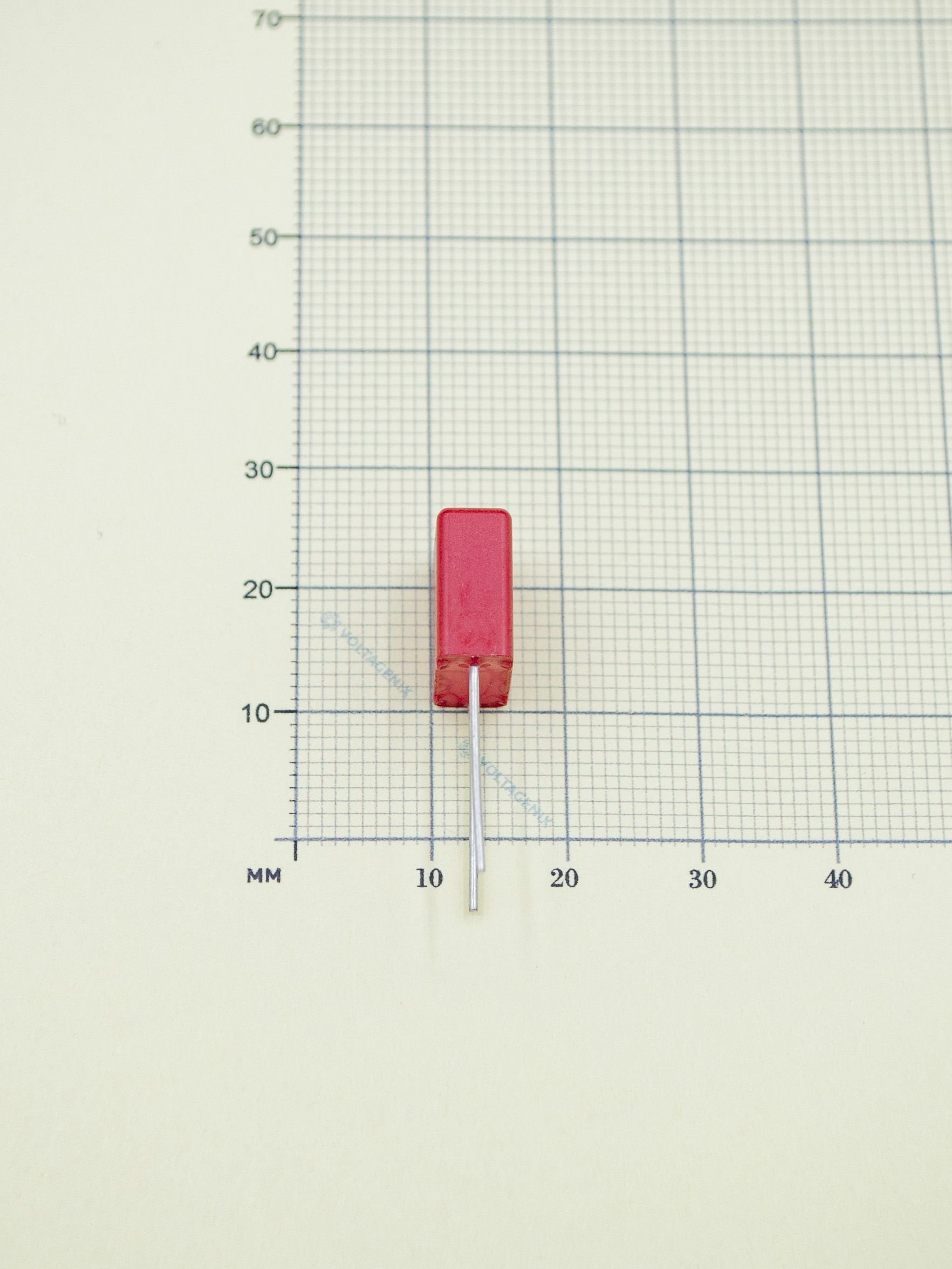

Механические размеры

• B = 5.7 mm
• L = 10.2 mm
• H = 12.4 mm
• Расстояние между выводами (RM / pitch): ≈ 8.0 mm
• Тип выводов: радиальные (THT)

Ключевые свойства

• Стабильная ёмкость и низкие диэлектрические потери (характерно для MKS4 в НЧ/среднечастотных приложениях).
• Самовосстанавливаемая металлизированная плёнка повышает надёжность при локальных пробоях.
• Компактный «box»-корпус при ёмкости 1 µF — экономит место на плате и упрощает ручную пайку.
• Подходит для общих фильтров, развязок и сигнальных цепей, где допустим допуск ±10%.

Области применения

• Байпасирование и подавление помех в низковольтных источниках питания.
• Фильтры и согласующие цепи в аудио- и измерительной технике.
• Таймеры, генераторы и прецизионная электроника, где допустим допуск ±10%.
• Универсальное применение в промышленной и бытовой электронике.

Монтаж и рекомендации

• Разводка PCB: предусмотреть RM ≈ 8.0 mm и посадочные отверстия под выводы 0.9–1.1 mm (в зависимости от диаметра проводов/варианта исполнений).
• При пайке избегать длительного перегрева корпуса; использовать короткие циклы пайки.
