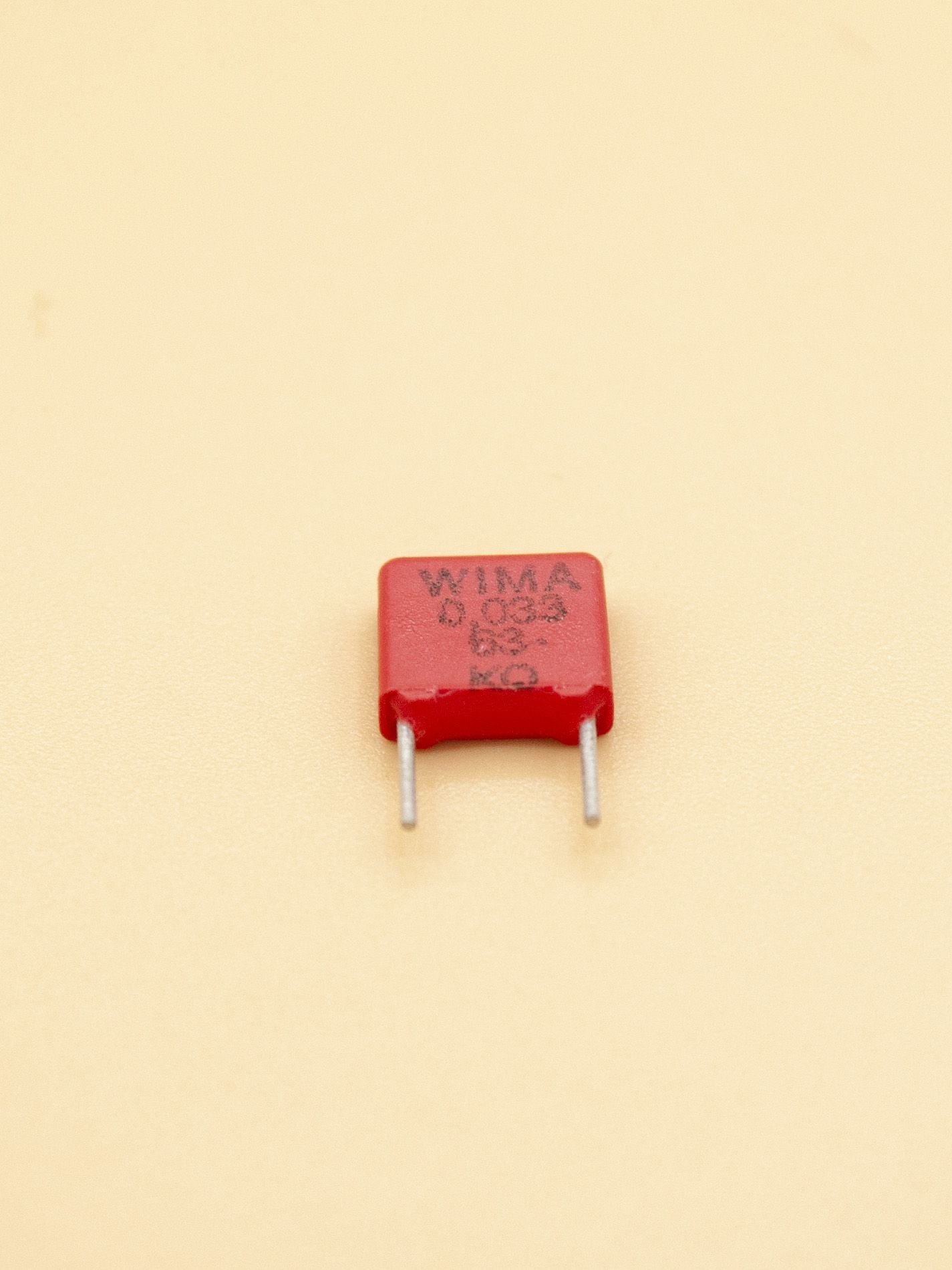

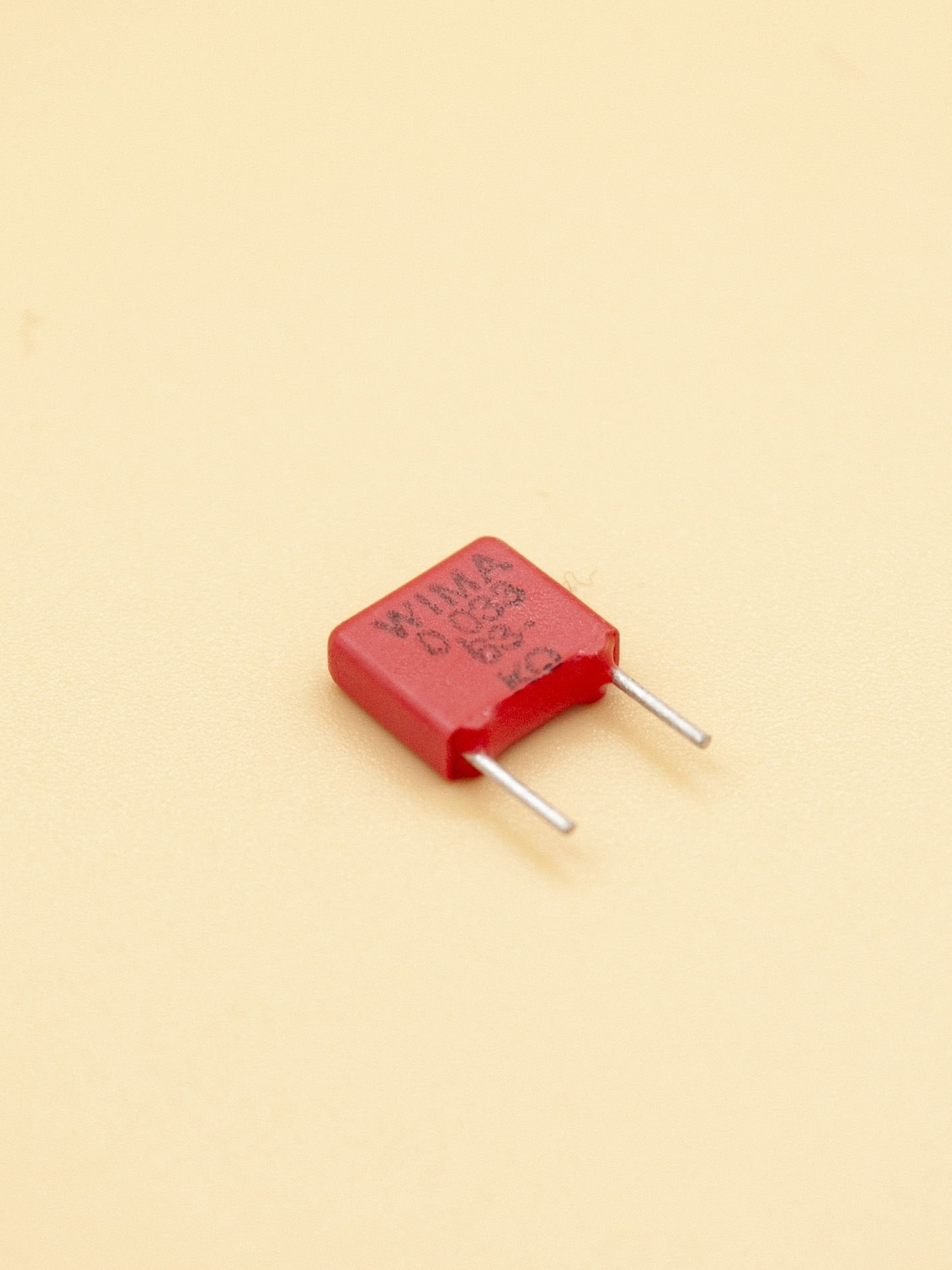

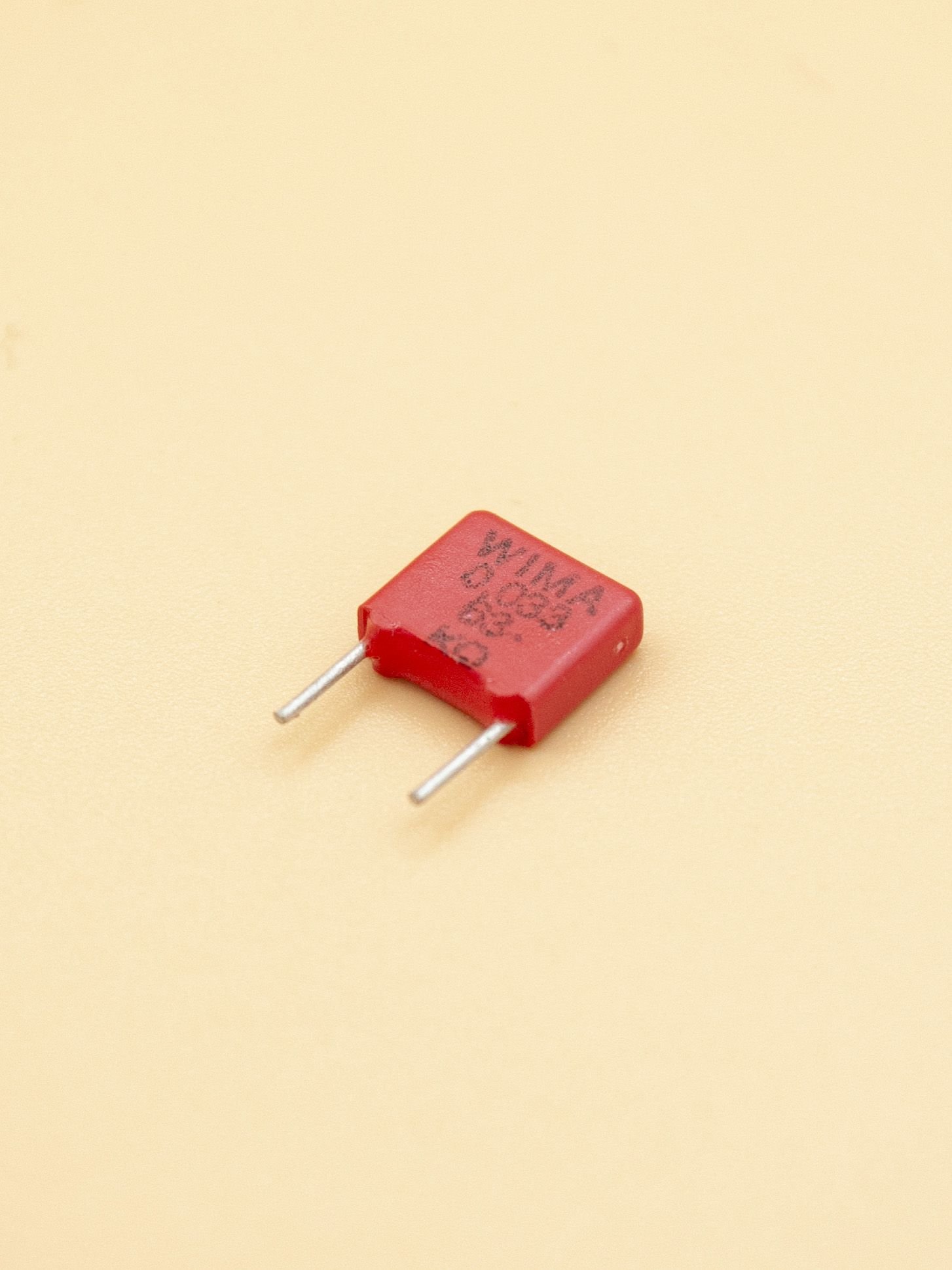

Конденсатор WIMA MKS2 0,033 мкФ (33 нФ), 63в 10%

Краткое название: WIMA MKS2 33 nF (0,033 µF) / 63 V ±10%

Ориентировочный каталожный номер (MPN): MKS2C033301A00KSSD

Краткое описание

Металлизированный плёночный конденсатор WIMA серии MKS2, номинал 0,033 µF (33 nF), рабочее напряжение 63 V, допуск ±10%. Компактный «box»-корпус с шагом выводов 5.0 mm — оптимален для фильтров, развязывающих и сигнальных цепей с плотной разводкой.

Технические характеристики

• Номинальная ёмкость: 0,033 µF (33 nF)
• Номинальное напряжение: 63 V DC
• Допуск: ±10% (маркировка на корпусе: обратная сторона 10; буквенный код K обычно соответствует ±10%)
• Серия / диэлектрик: MKS2 — металлизированная полиэфирная (PET) плёнка (типично для MKS2)
• Расстояние между выводами (RM / pitch): 5.0 mm

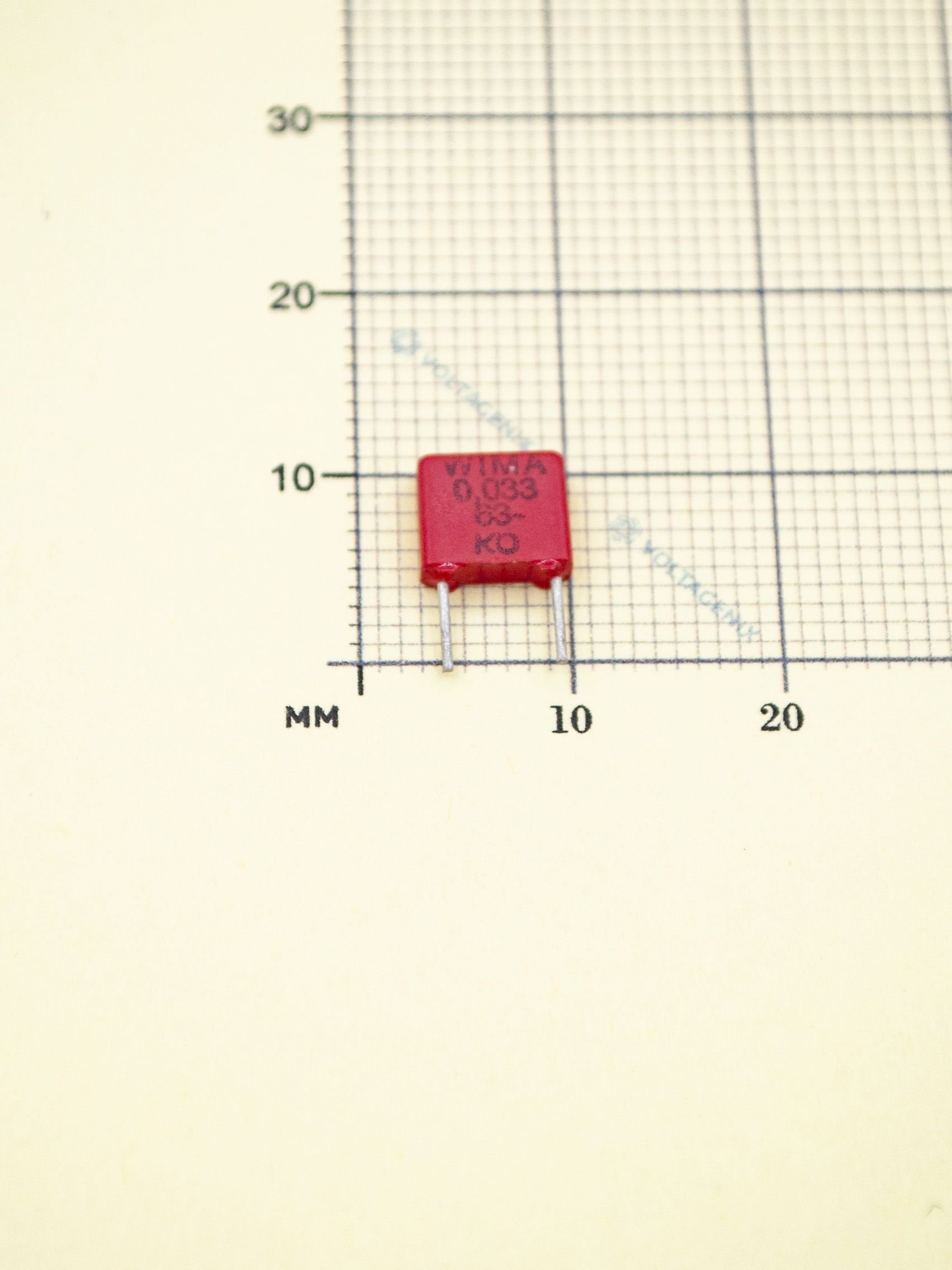

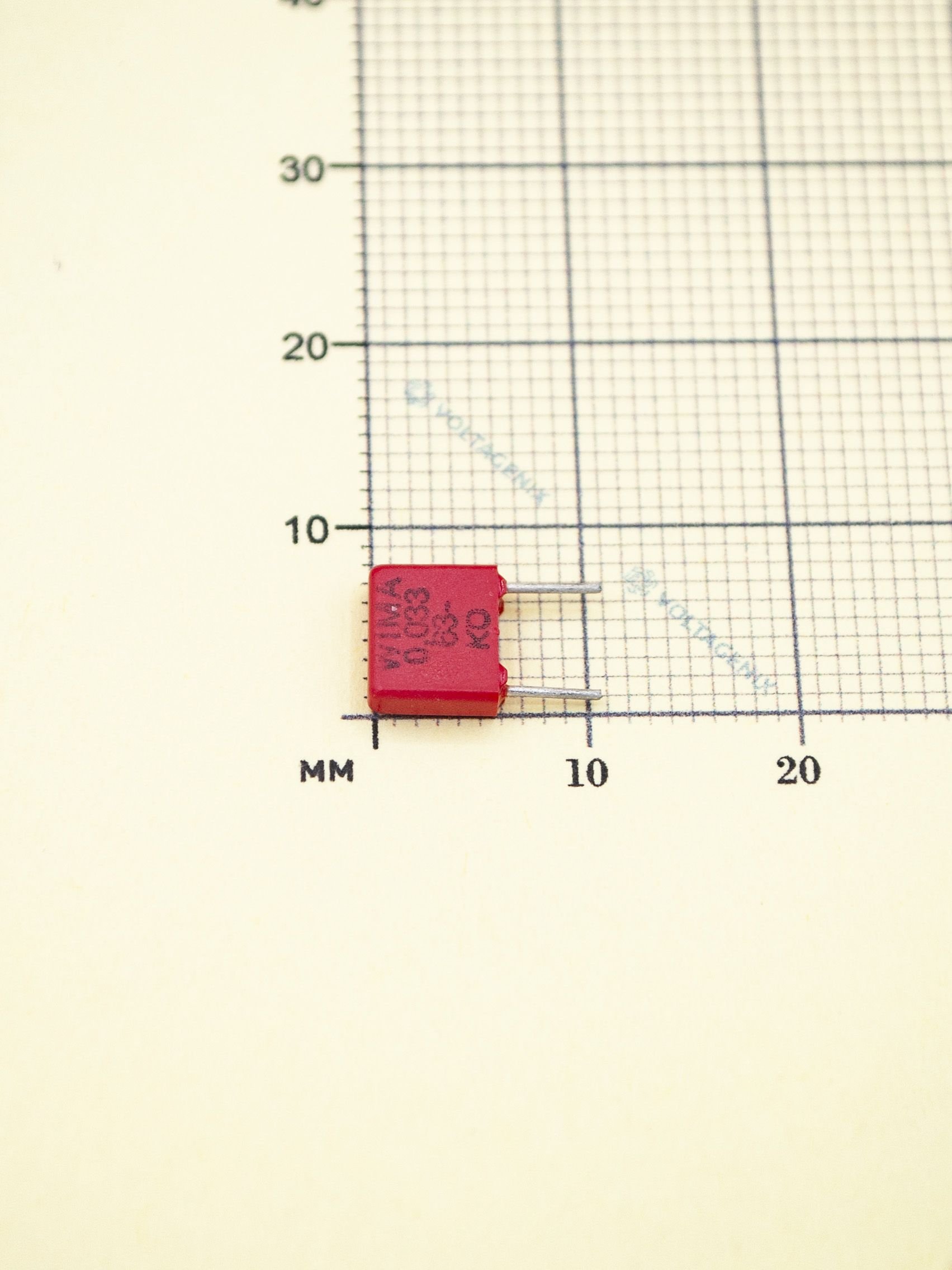

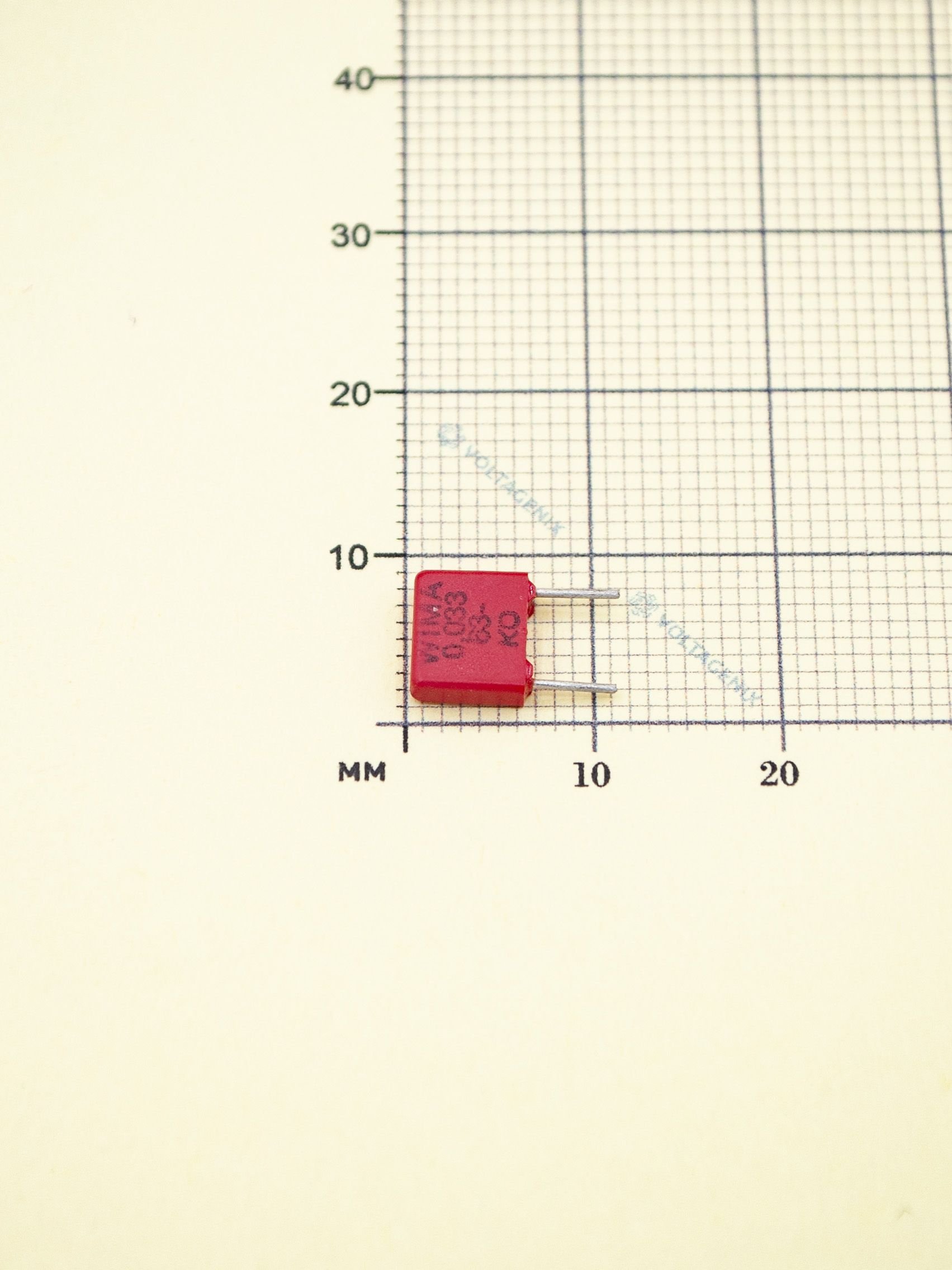

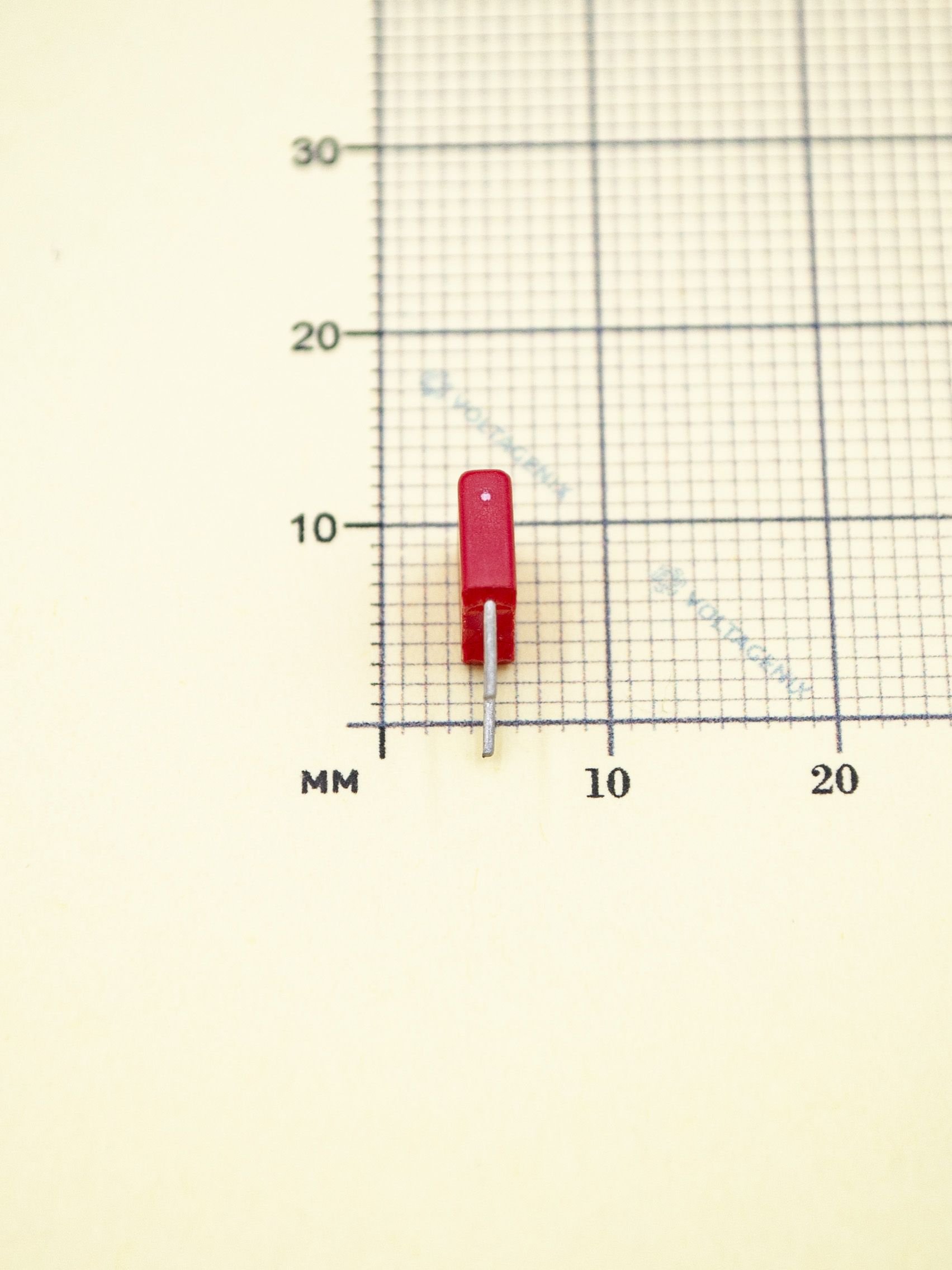

Механические размеры (фактические, по вашим измерениям)

• B = 2.4 mm
• L = 7.2 mm
• H = 6.6 mm
• Диаметр выводов: ~0.5 mm (типично)
• Тип выводов: радиальные (THT)

Ключевые свойства

• Компактный и надёжный плёночный конденсатор для низковольтных применений.
• Низкие потери для PET-плёнки в НЧ/средних частотах.
• Стабильность ёмкости во времени и по температуре в пределах рабочих условий.
• Самовосстанавливаемость при локальном пробое (характерно для металлизированных плёнок).

Области применения

• Байпасирование и подавление помех в низковольтных источниках питания.
• Фильтры НЧ и согласующие цепи (аудио, сигналы).
• Таймеры, генераторы, входные цепи АЦП и прецизионные сигнальные цепи.
• Платы с плотной разводкой — компактный корпус и RM = 5 mm экономят место.

Монтаж и рекомендации

• Проектируйте PCB-footprint под RM = 5.0 mm; отверстия ≈ 0.9–1.1 mm.
• При пайке избегайте длительного перегрева корпуса; короткие циклы пайки и аккуратный прогрев выводов.
• Перед массовой установкой рекомендуется выборочная проверка ёмкости LCR-метром (1 kHz) — особенно если компонент используется в критичных по точности цепях.
