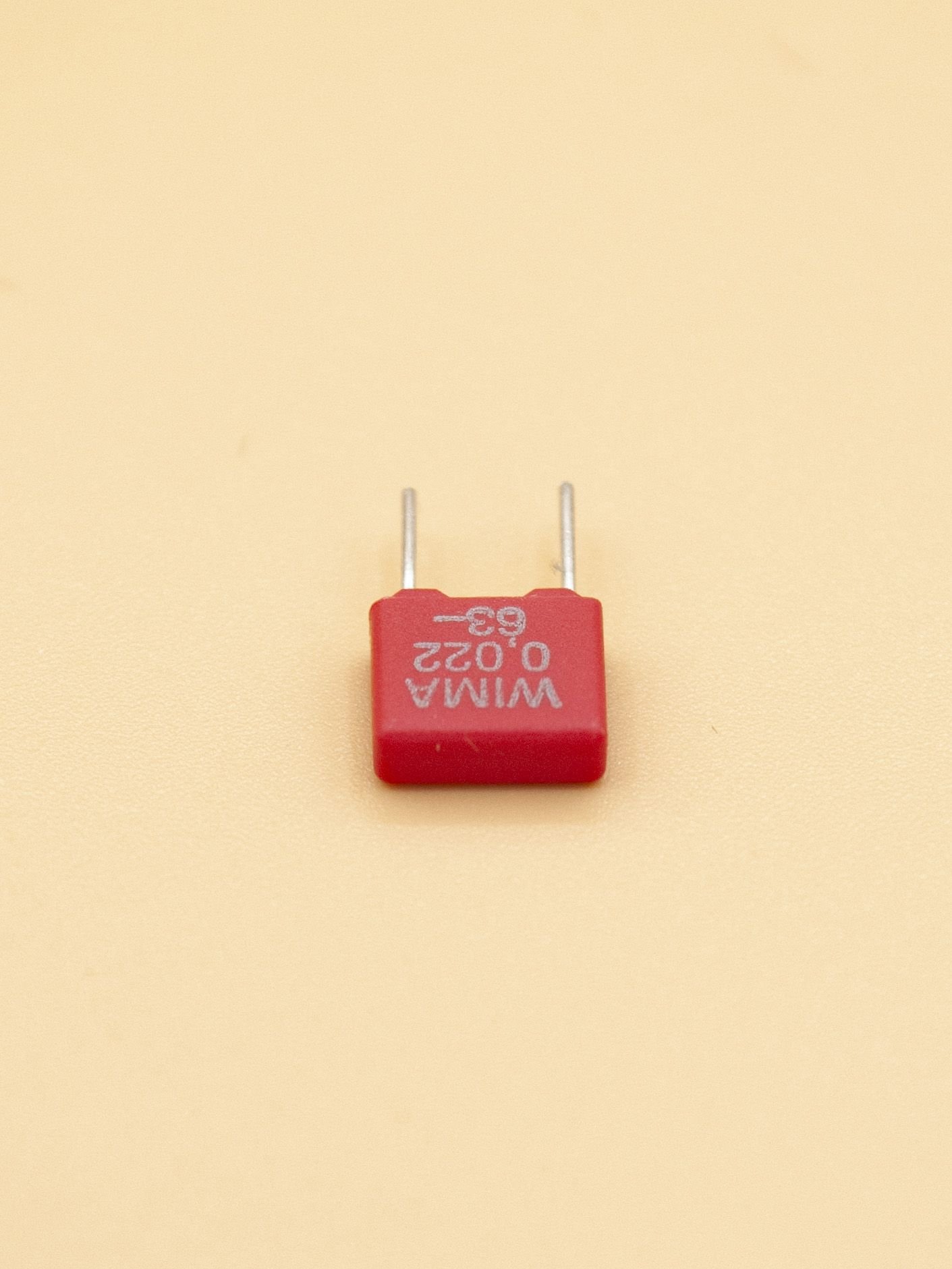

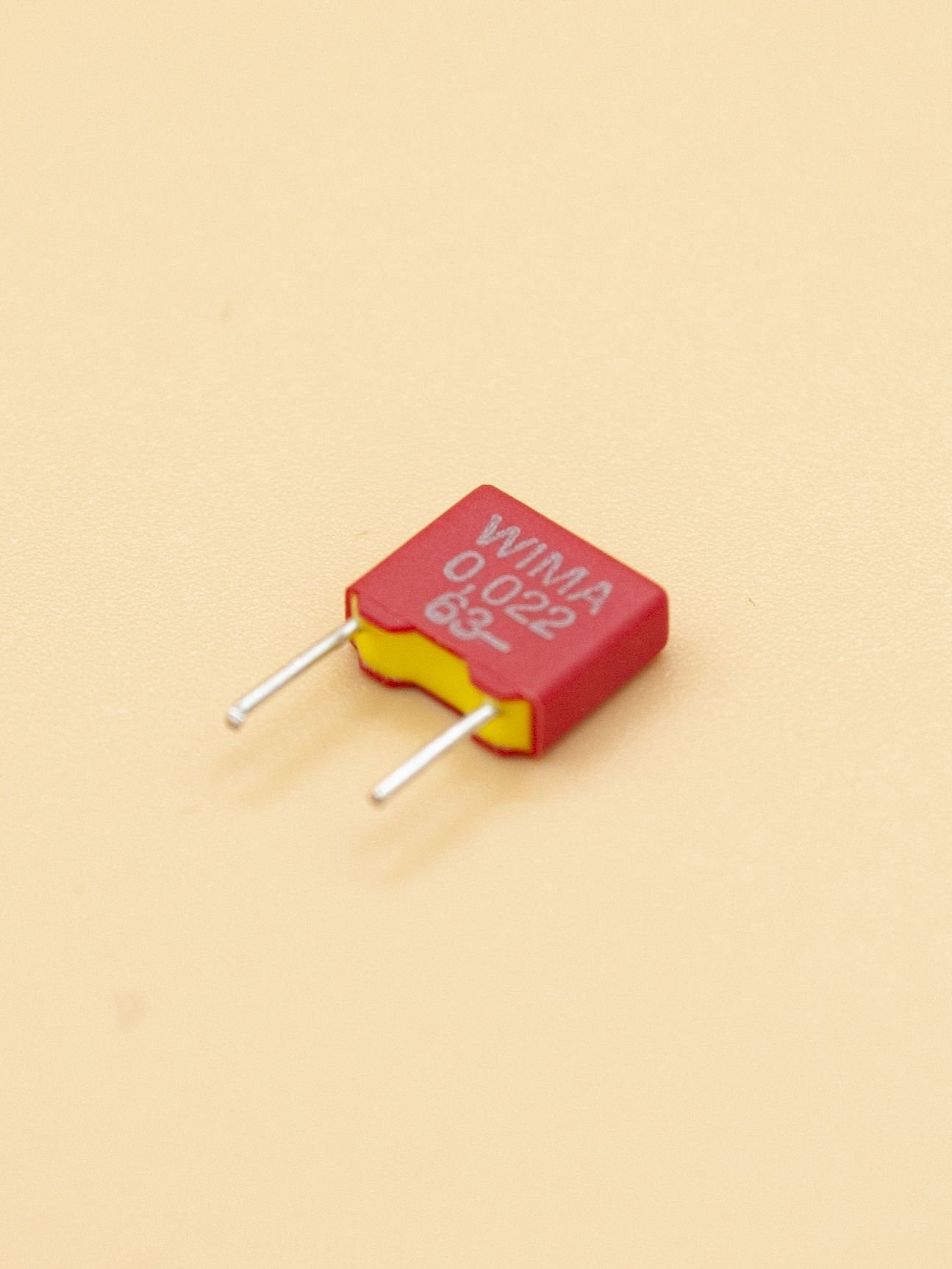

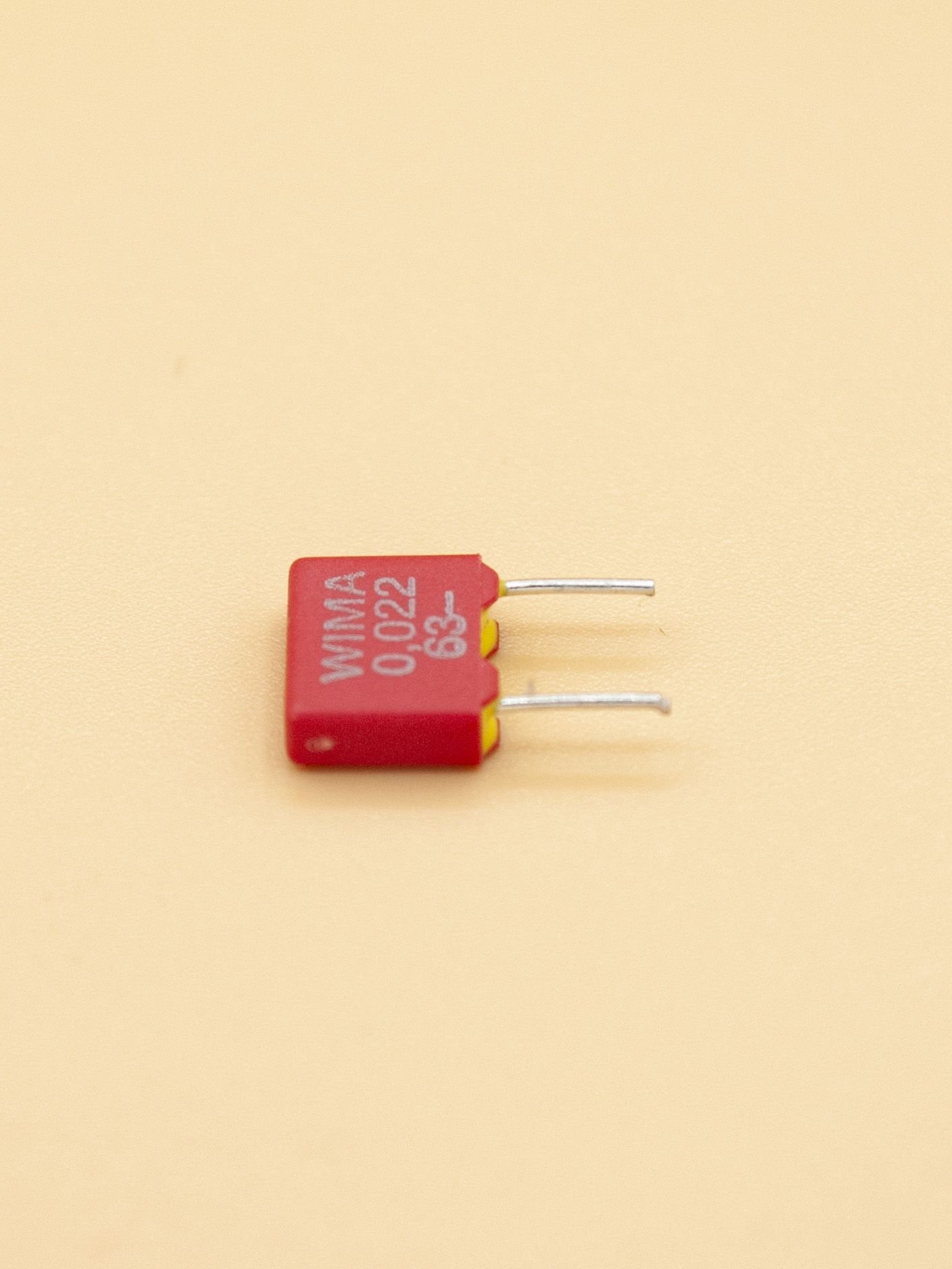

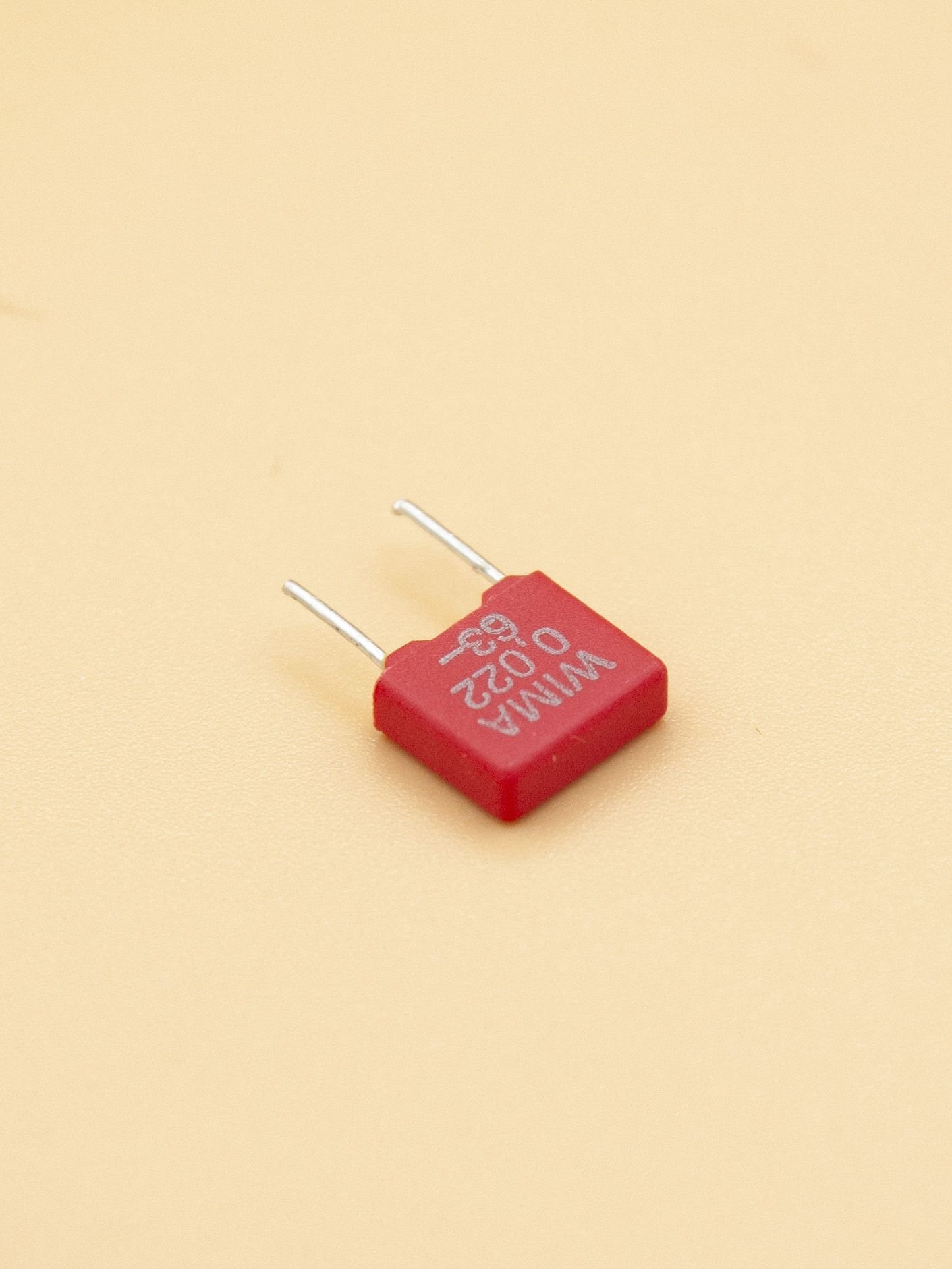

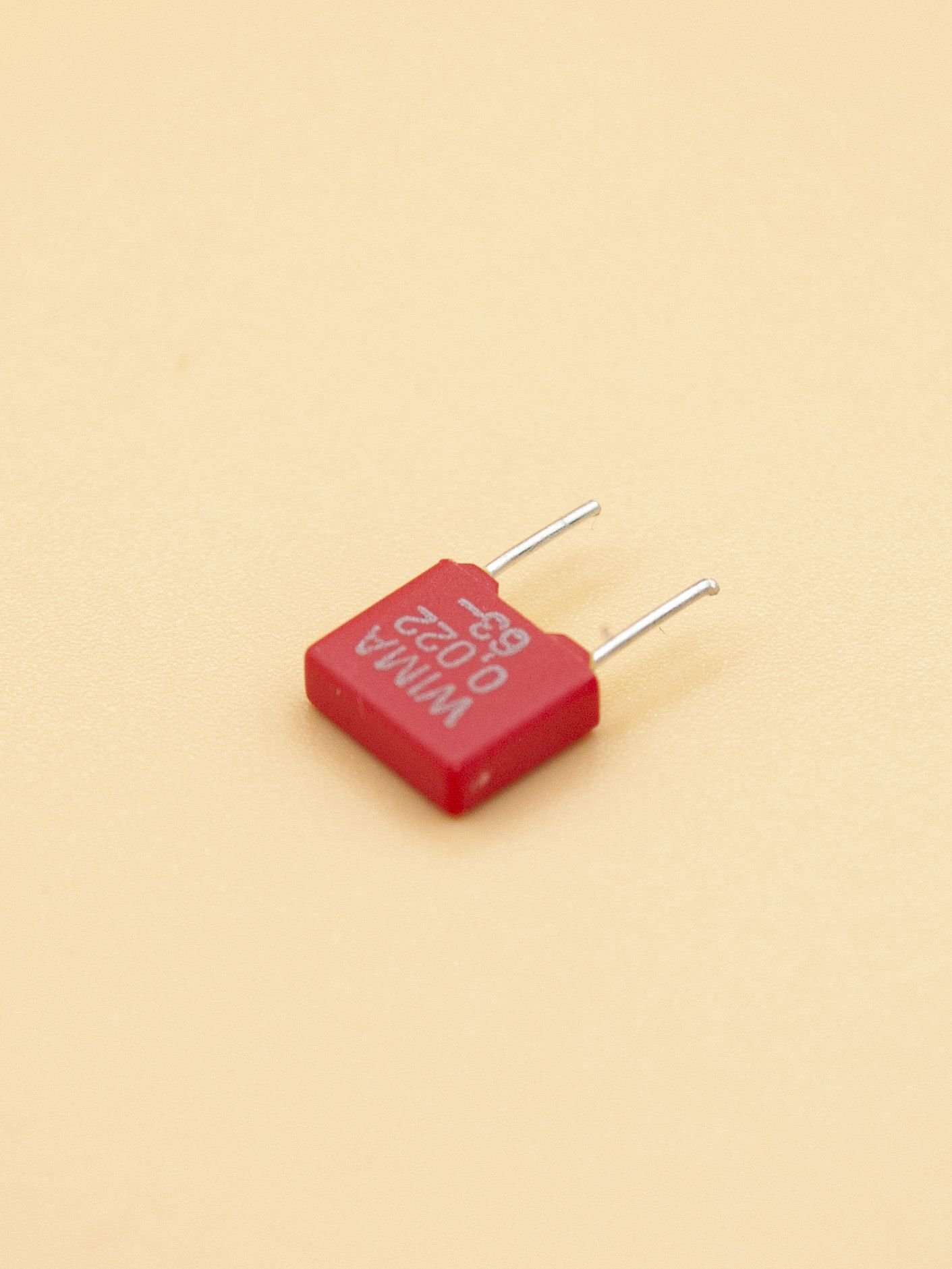

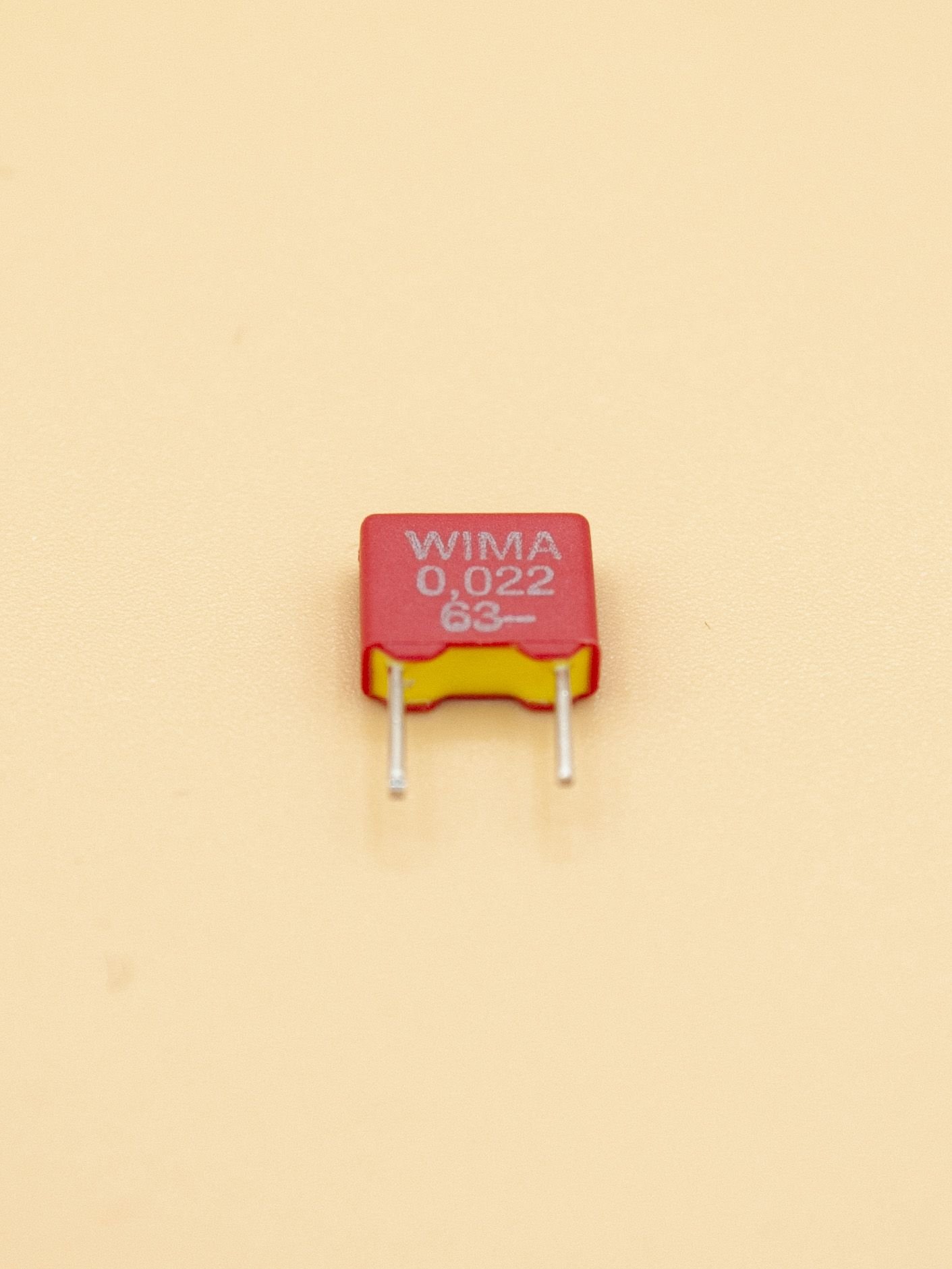

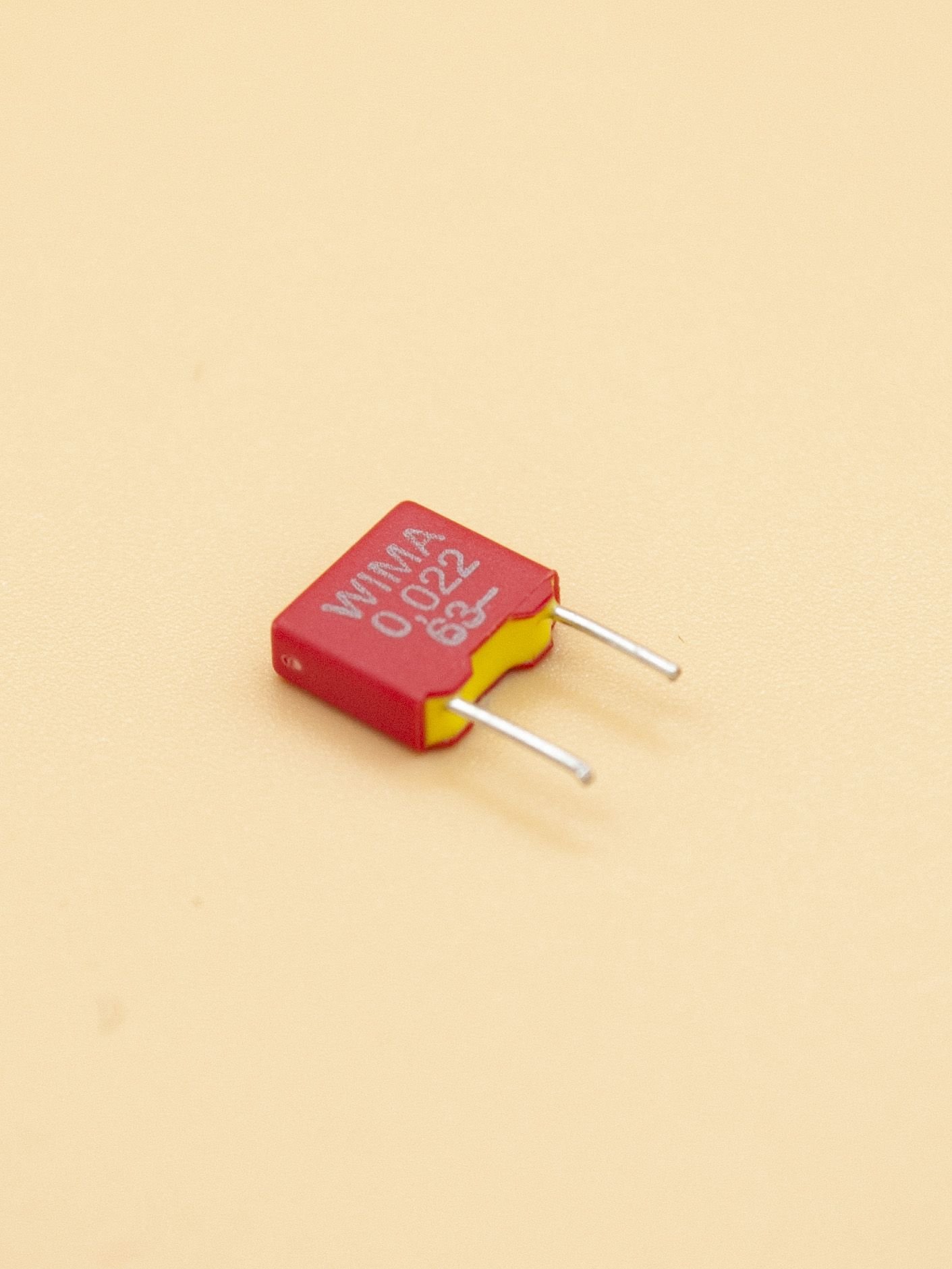

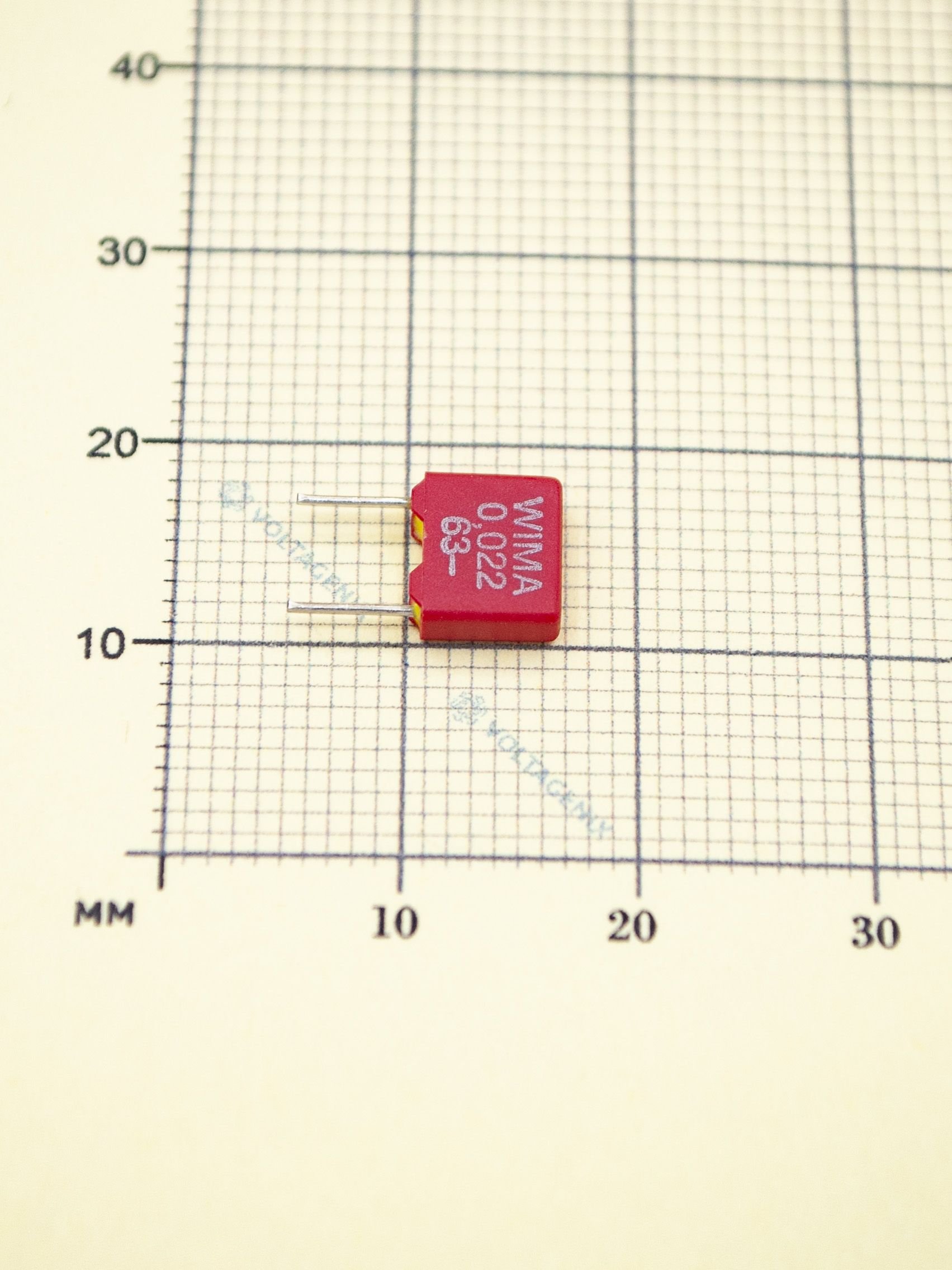

Конденсатор WIMA MKS2 0,022 мкФ (22 нФ), 63в 5%

Краткое название: WIMA MKS2 22n 63V ±5% Ориентировочный каталожный номер (MPN): MKS2C022301A00JSSD

Краткое описание

Металлизированный плёночный конденсатор WIMA MKS2, ёмкость 0,022 µF (22 nF), рабочее напряжение 63 V, допуск ±5% (на корпусе указано 5). Компактный «box»-корпус и шаг выводов 5.0 mm — удобен для плотной разводки плат, фильтров и сигнальных цепей.

Технические характеристики

• Номинал: 0,022 µF (22 nF)
• Номинальное напряжение: 63 V DC
• Допуск: ±5%
• Серия / диэлектрик: MKS2 — металлизированная полиэфирная плёнка (PET)
• Расстояние между выводами (RM / pitch): 5.0 mm

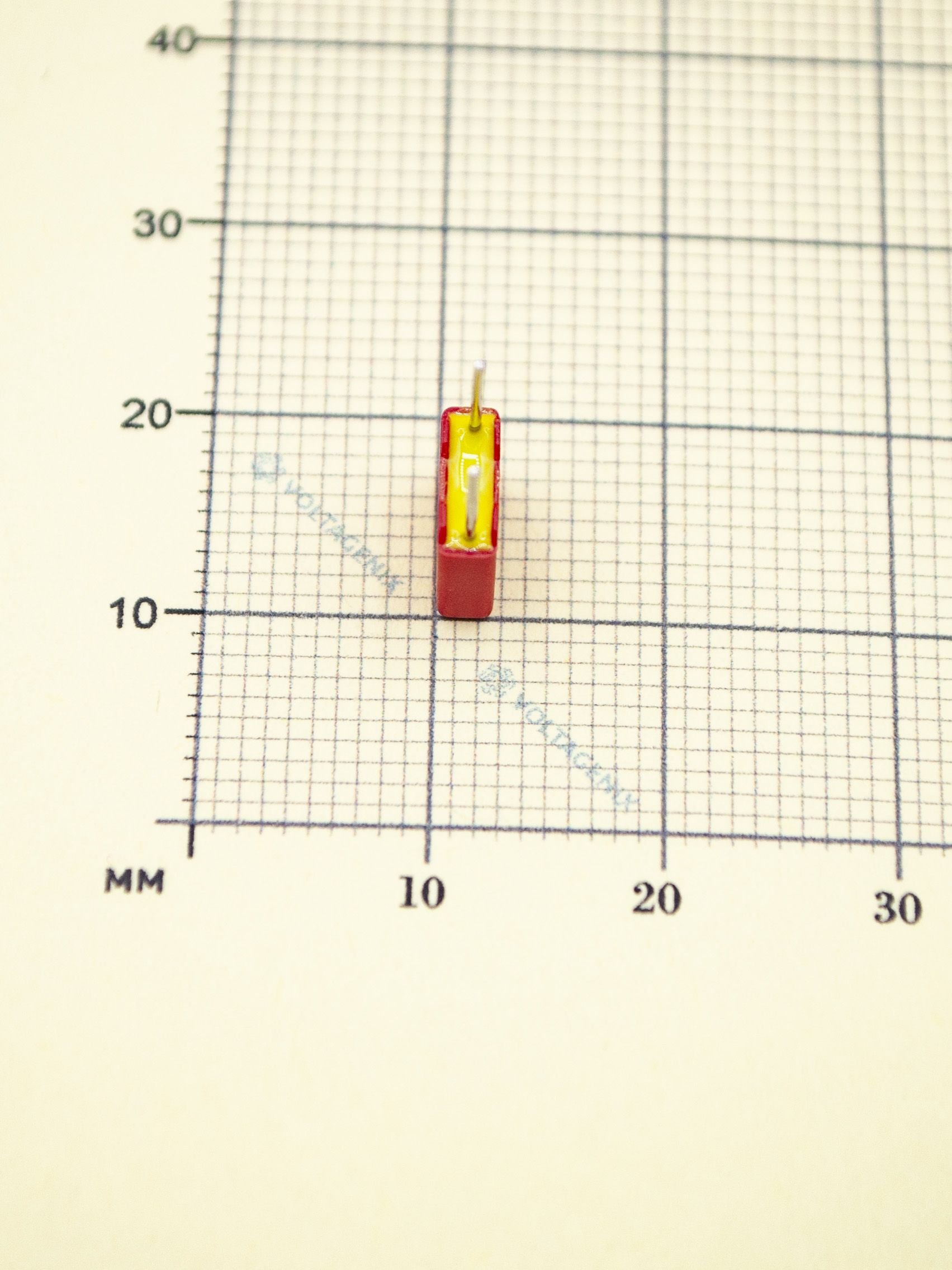

Механические размеры (фактические)

• B = 2.4 mm
• L = 7.2 mm
• H = 6.6 mm
• Диаметр выводов: ~0.45–0.6 mm (типично)
• Тип выводов: радиальные (THT)

Ключевые свойства

• Компактный корпус для плотной компоновки печатных плат.
• Подходящий для НЧ/сигнальных фильтров — стабильная ёмкость и приемлемые диэлектрические потери для PET-плёнки.
• Самовосстанавливаемость при локальном пробое (характерно для металлизированных плёнок).

Области применения

• Фильтры НЧ, сопрягающие цепи и байпасирование в низковольтных источниках.
• Таймеры, генераторы, входные цепи АЦП и прецизионные сигнальные узлы.
• Платы с ограниченным пространством — экономия места за счёт малого корпуса и RM = 5 mm.

Монтаж и рекомендации

• Проектировать footprint под RM = 5.0 mm; рекомендуемый диаметр отверстий 0.9–1.1 mm (в зависимости от технологии и диаметра проводов).
• При пайке избегать длительного перегрева корпуса и выводов — короткие циклы пайки.
• Для критичных по точности применений рекомендуем выборочную проверку ёмкости LCR-мметром (1 kHz).
