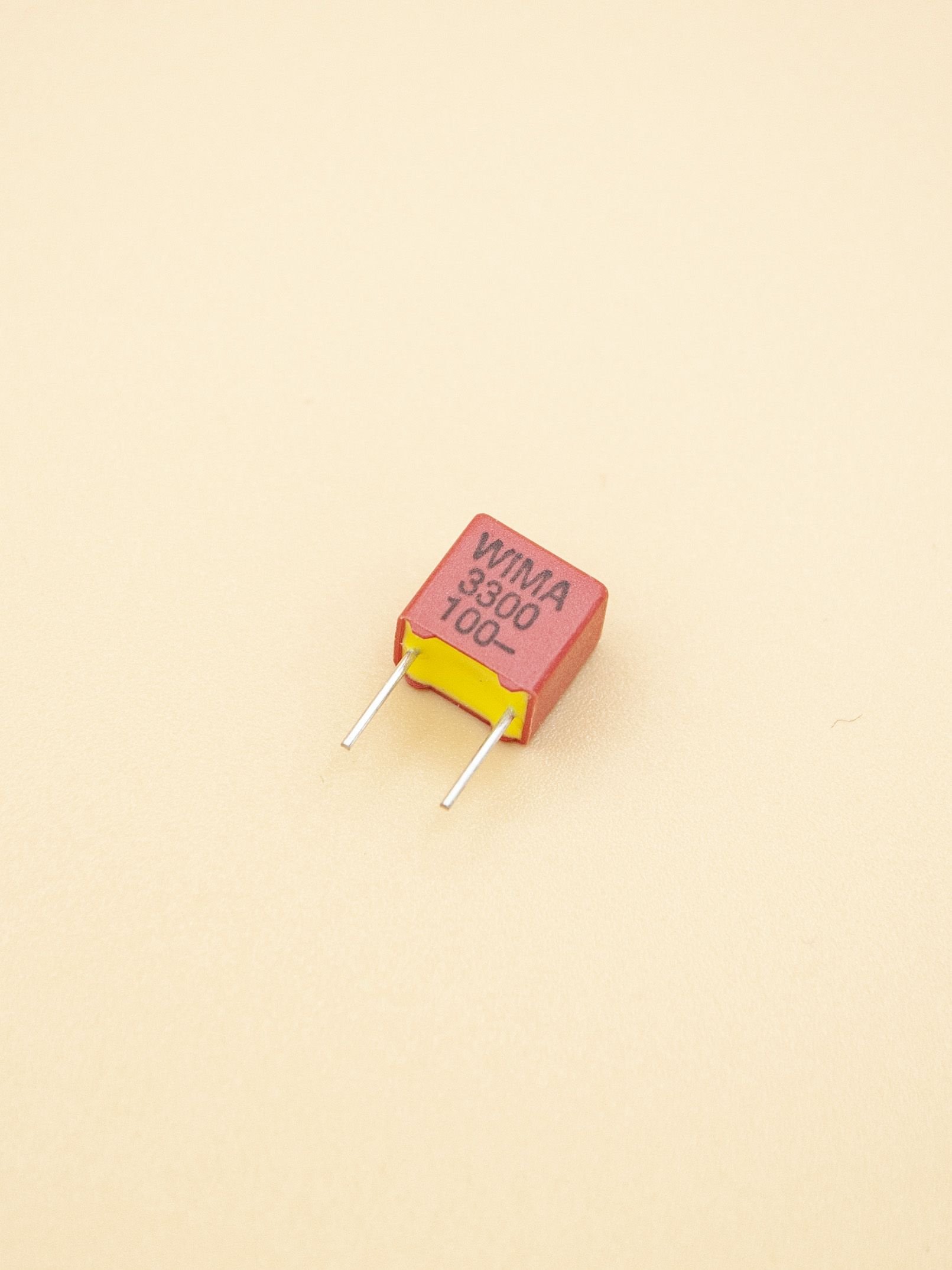

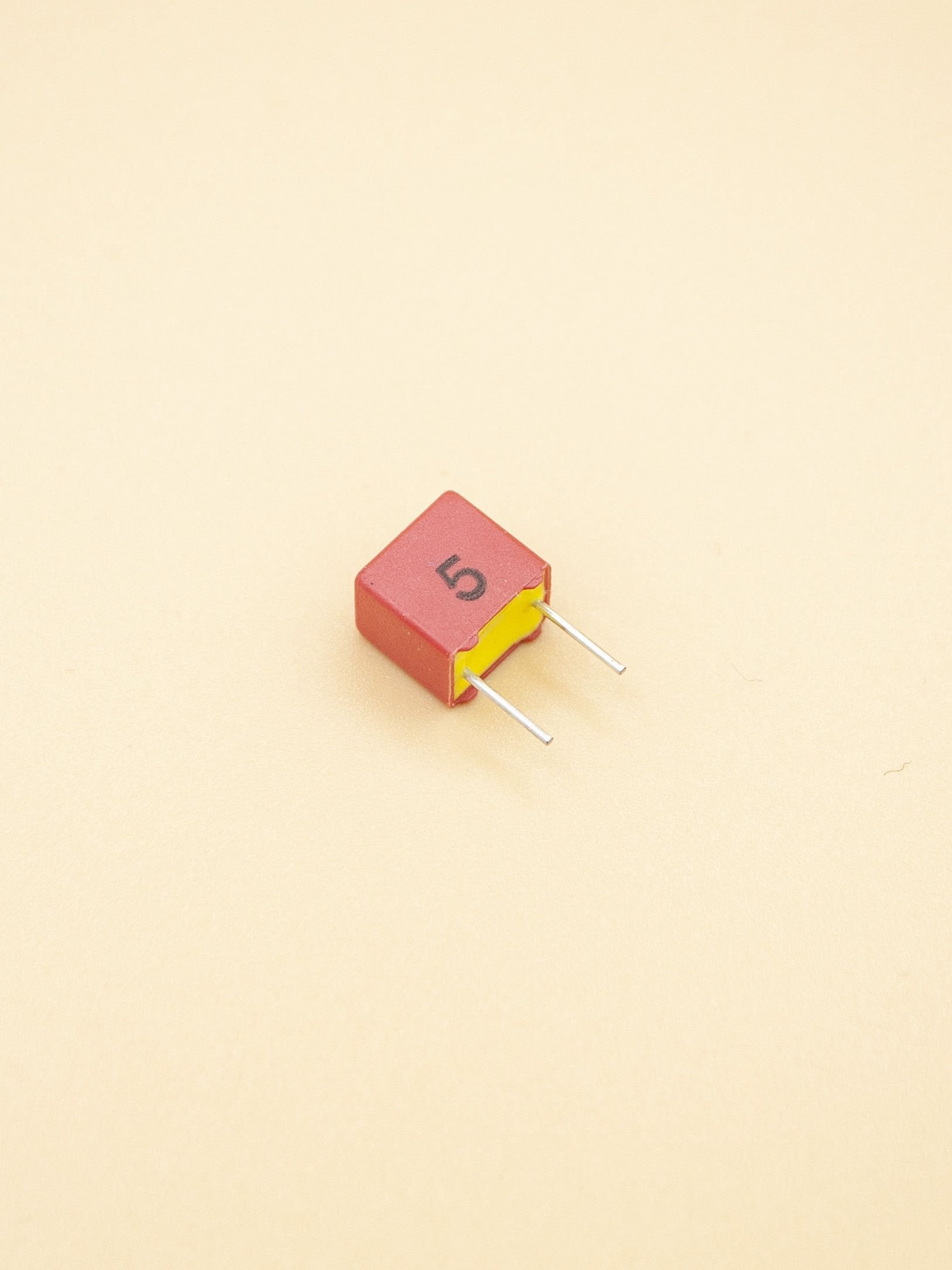

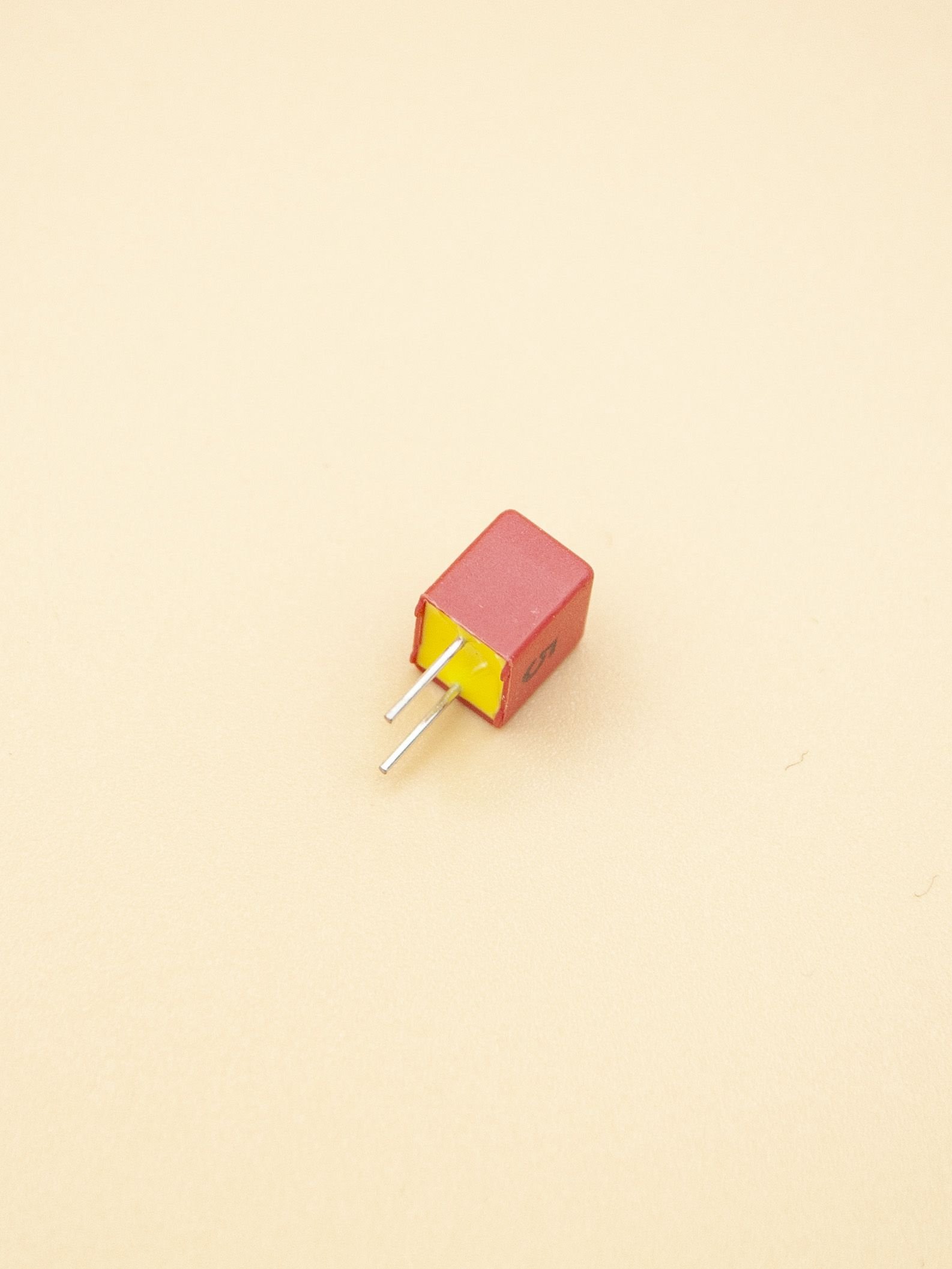

Конденсатор WIMA FKP2 3300 пФ (3,3 нФ), 100в 5%.

Конденсатор WIMA FKP2 3300 pF 100 V ±5%

Рекомендованный каталожный номер (ориентировочный MPN): FKP2D033301D00JSSD.

Краткое название: WIMA FKP2 3.3 nF (3300 pF) / 100 V ±5%

Электрические параметры

• Номинальная ёмкость: 3300 pF (3.3 nF)
• Номинальное напряжение: 100 V DC
• Допуск: ±5% (J)
• Серия / диэлектрик: FKP2 — металлизированный полипропилен (PP)
• Низкие потери (малый tgδ), высокая импульсная стойкость — типично для FKP2.

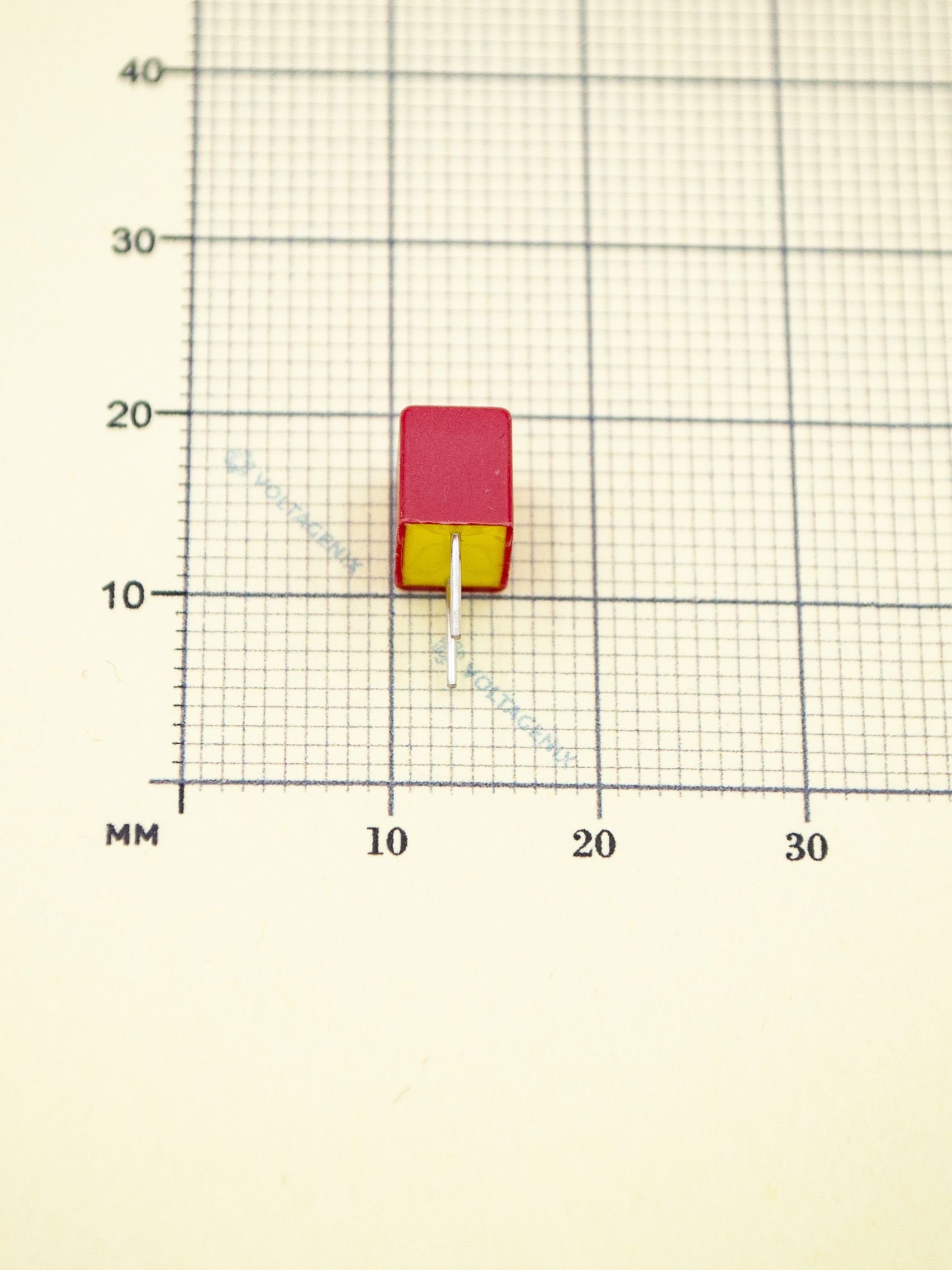

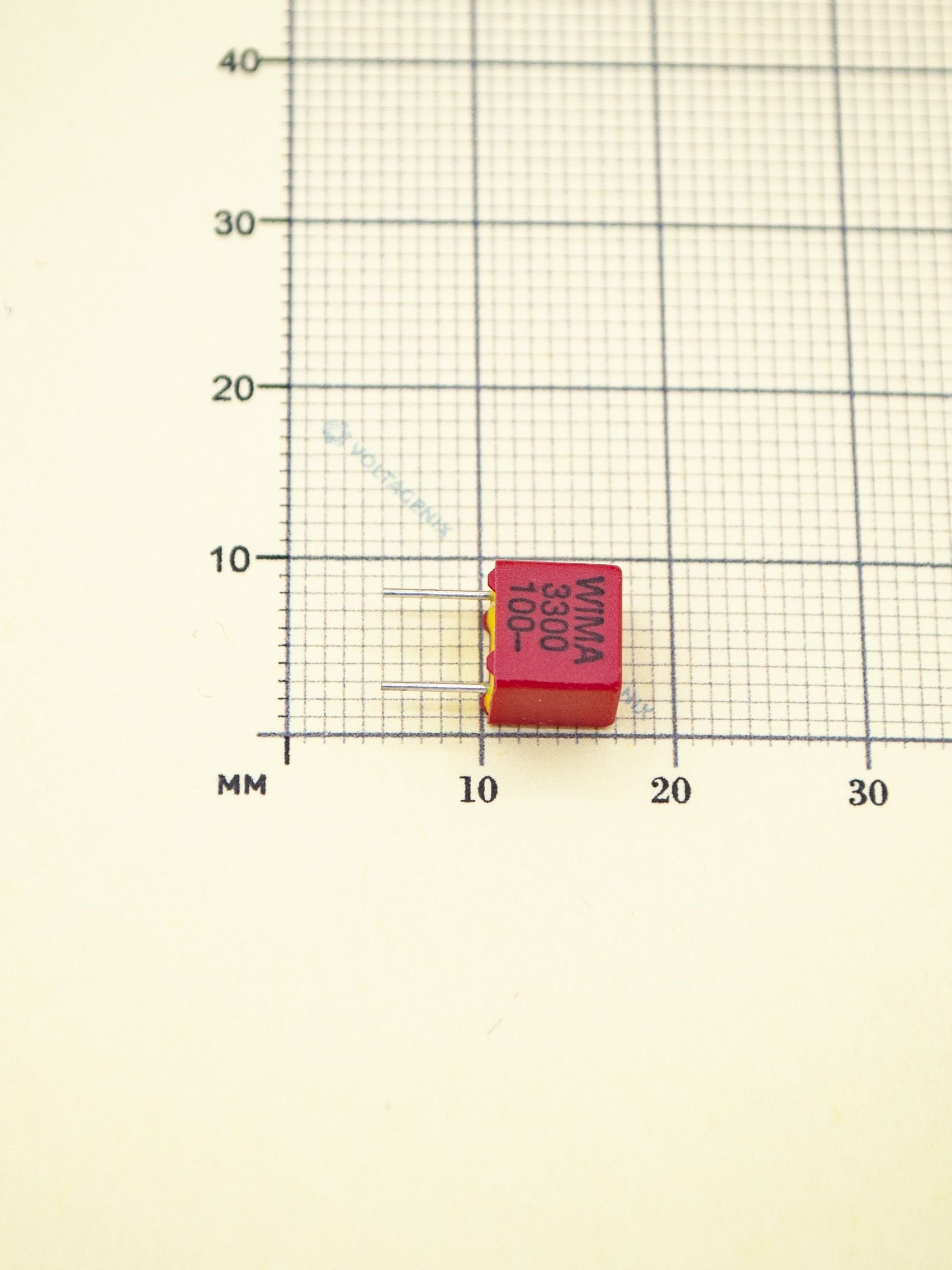

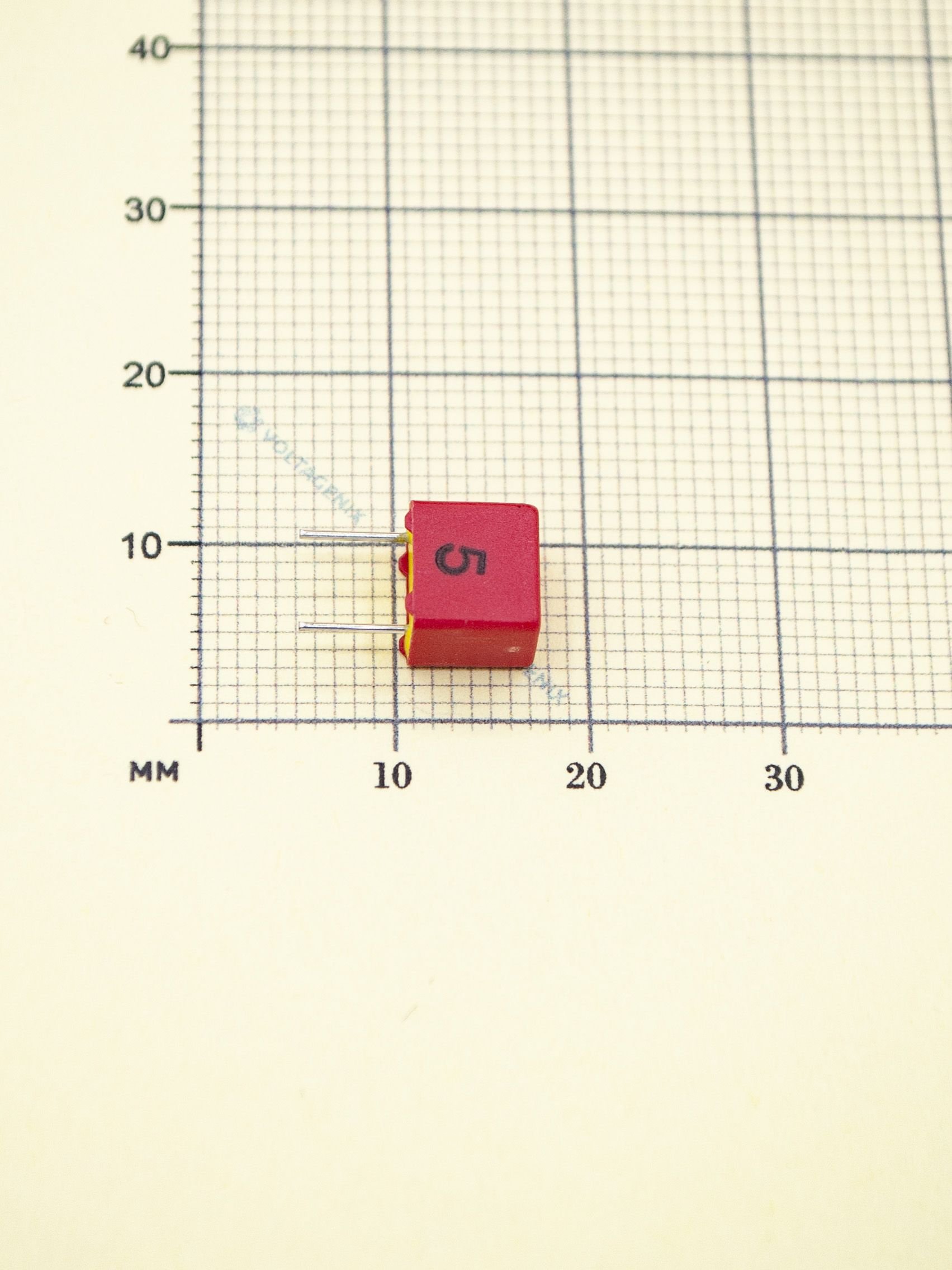

Механические размеры

• Корпус (Ш × В × Т): ≈ 7.3 × 7.0 × 5.5 мм
• Расстояние между выводами (lead spacing / RM): 5.0 mm
• Диаметр выводов: ≈ 0.45–0.6 mm (типично)
• Тип выводов: радиальные (THT) — монтаж через отверстие.

Ключевые свойства

• Очень низкий коэффициент потерь, стабильность ёмкости в широком диапазоне частот и температур.
• Высокая импульсная стойкость и самовосстанавливаемость (self-healing).
• Узкий допуск ±5% — подходит для точных LC-цепей.
• Компактный корпус RM = 5 mm — удобно для плотной разводки плат.
• RoHS-совместимость.

Типичные области применения

• РЧ-цепи и LC-фильтры (резонаторы, согласование).
• Входные цепи АЦП, измерительные приборы, схемы sample & hold.
• Высокочастотные и точные сигнальные цепи.
• Прецизионная электроника, где важны потери и стабильность.

Монтаж и рекомендации

• Разметка платы: предусмотреть шаг отверстий 5.0 mm; диаметр отверстий ≈ 0.9–1.1 mm в зависимости от толщины провода/технологии.
• При пайке избегать длительного перегрева корпуса и зоны выведения — короткий контакт жала, рекомендуемая температура пайки соответствует общим правилам для THT-компонентов.
• Для ответственных применений перед монтажом измерьте ёмкость LCR-метром (1 kHz) и проверьте соответствие ±5%.
