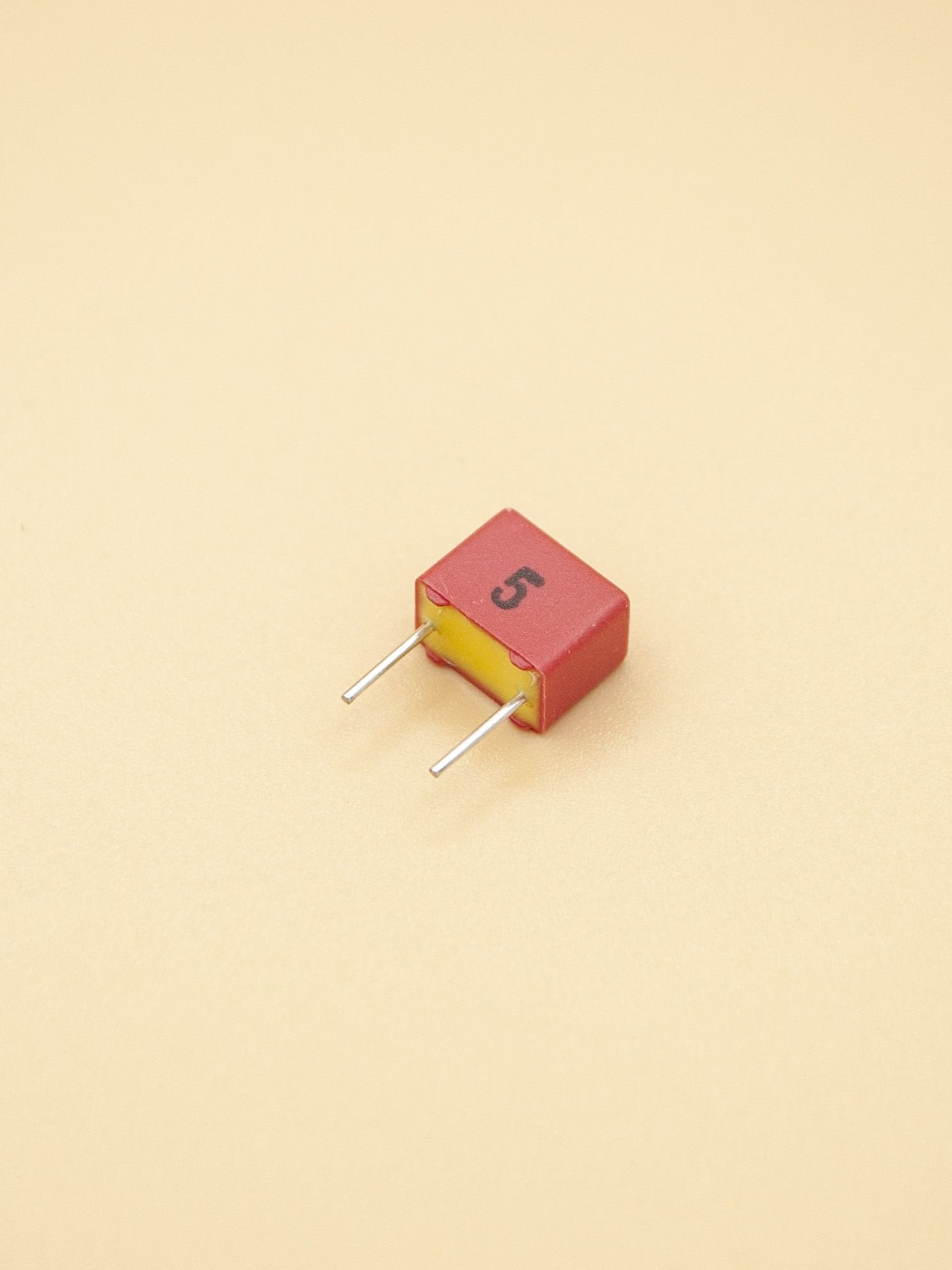

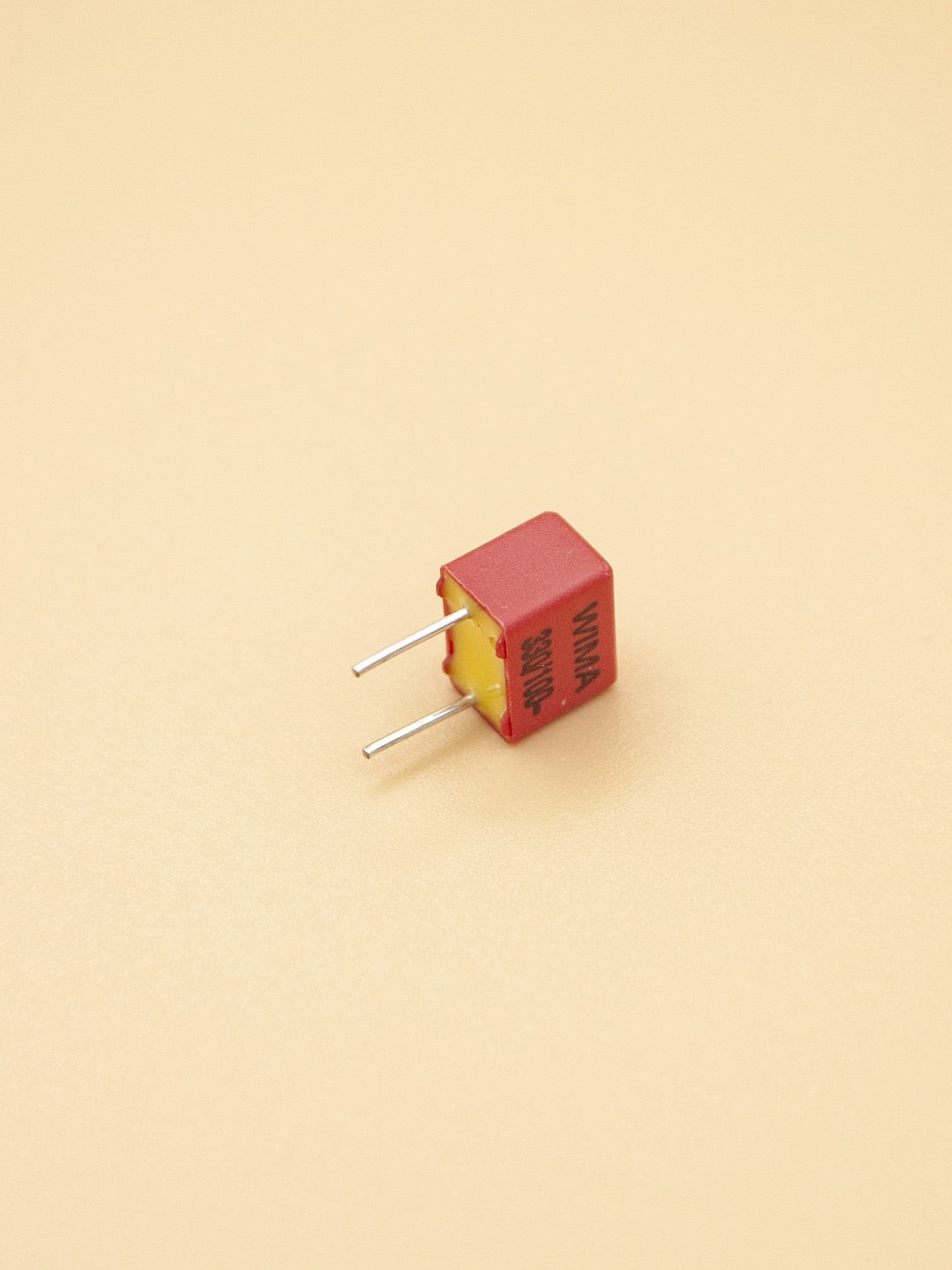

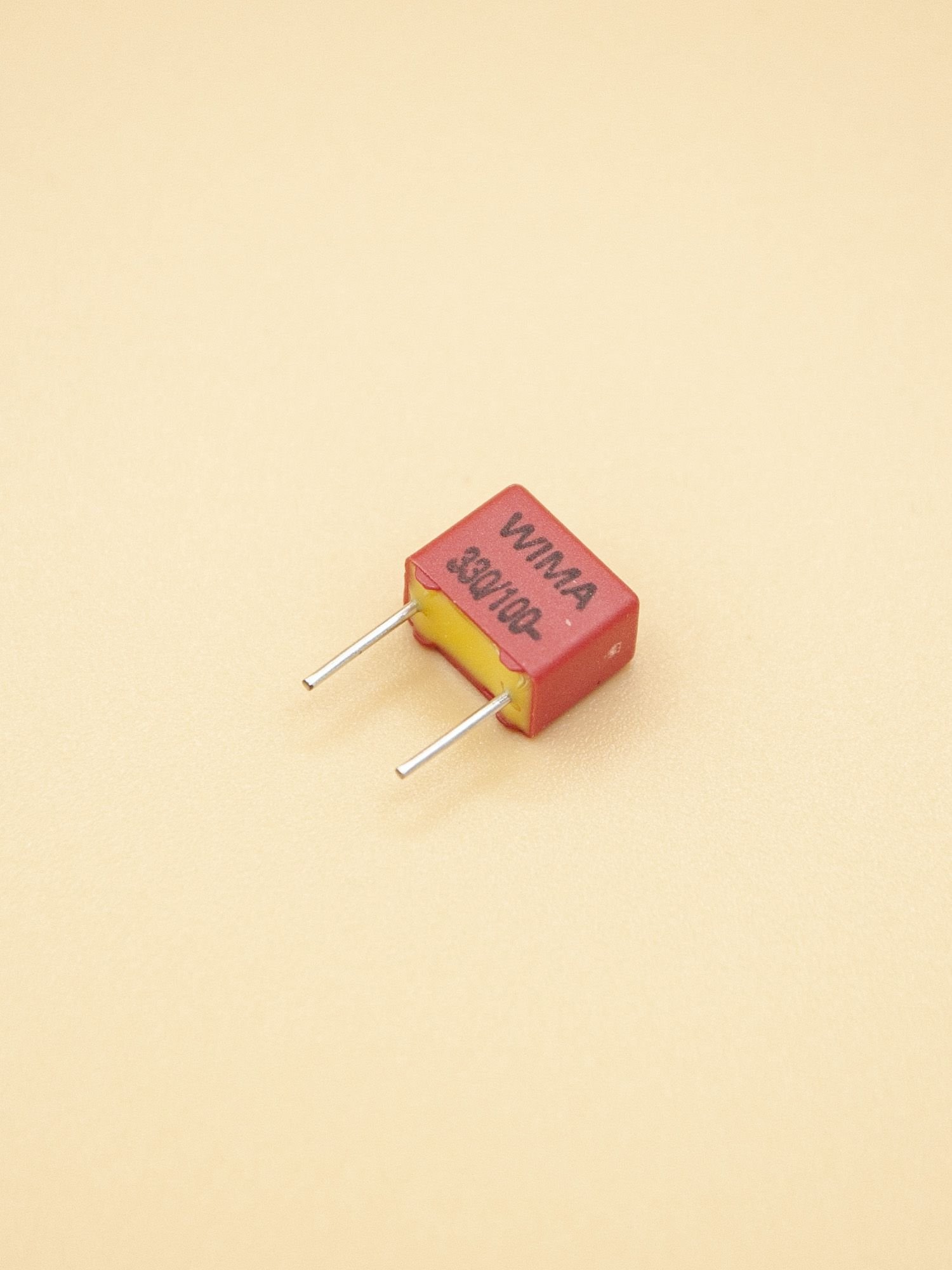

Конденсатор WIMA FKP2 330 пФ, 100в 5%.

Конденсатор WIMA FKP2 330 pF 100 V ±5%

Каталожный номер (MPN, рекомендованный): FKP2D003301D00JSSD (J = ±5%; суффикс JSSD — типичный вариант упаковки/обозначения; у поставщика суффикс может отличаться.)

Краткое название: WIMA FKP2 330p 100V ±5%

Электрические параметры

• Номинальная ёмкость: 330 pF
• Номинальное напряжение: 100 V DC
• Допуск: ±5% (J)
• Серия / диэлектрик: FKP2 — металлизированный полипропилен (PP)

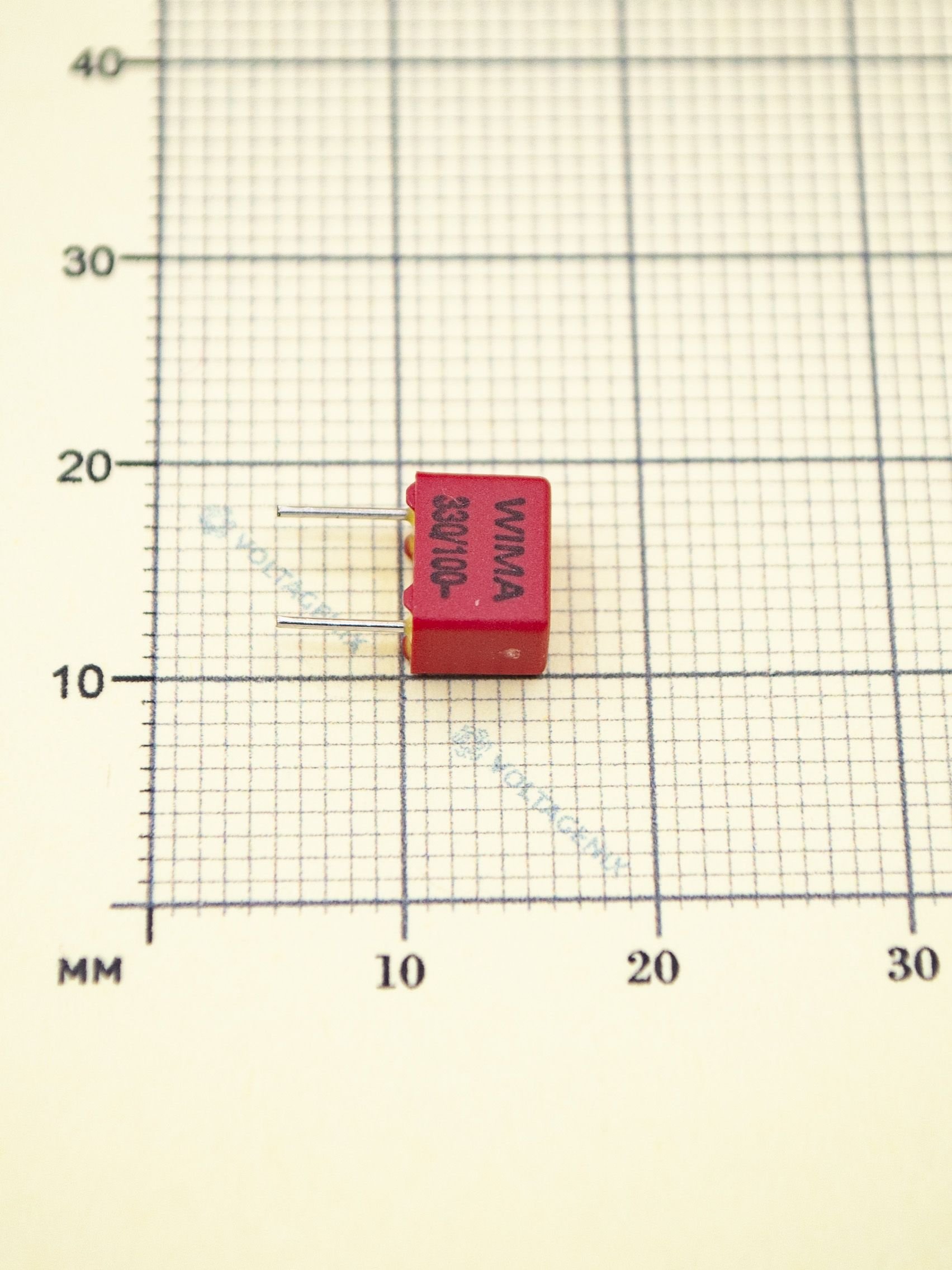

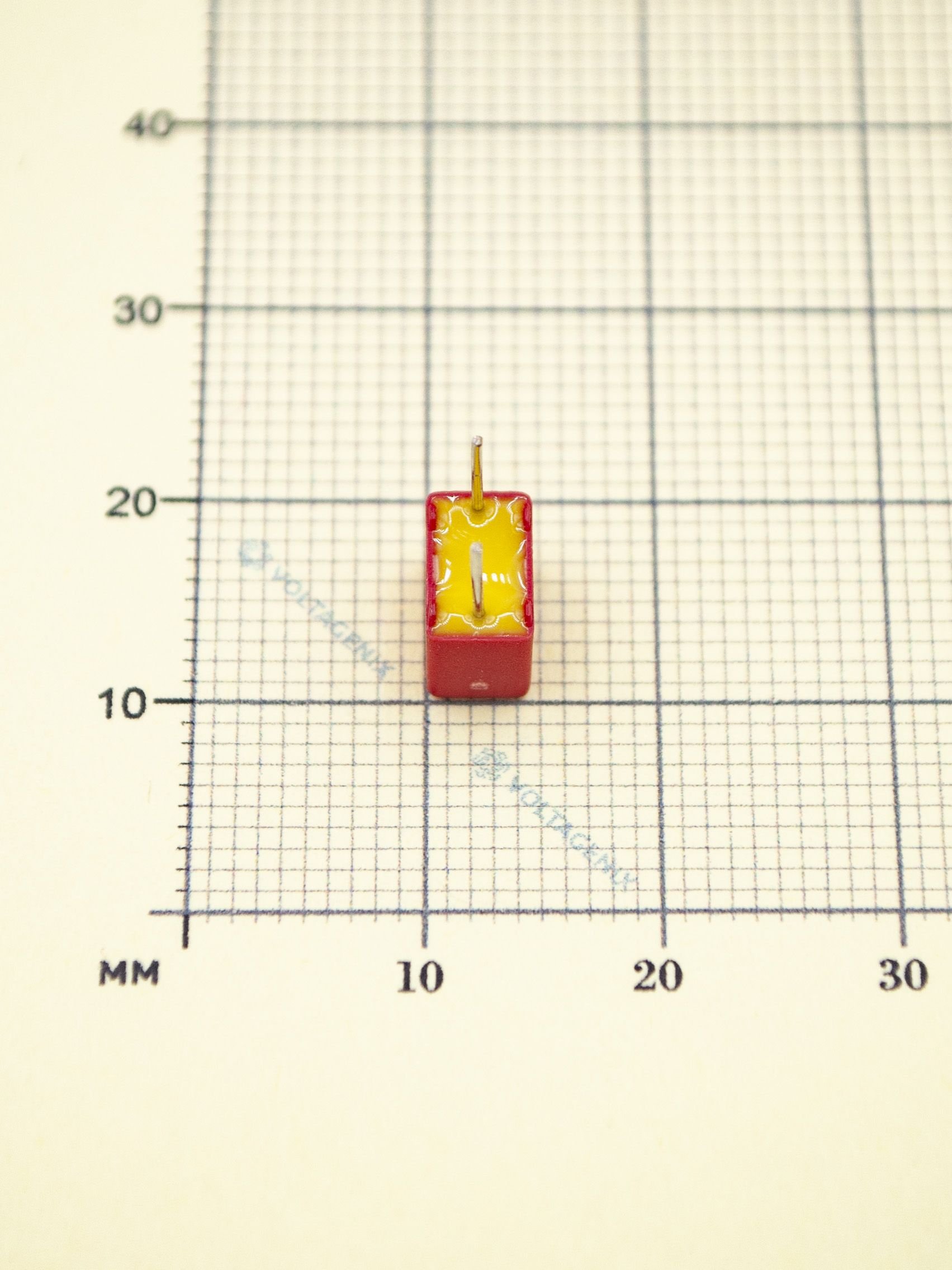

Механические размеры

• Габариты корпуса (Ш × В × Т): ≈ 7.3 × 6.0 × 4.5 мм
• Расстояние между выводами (lead spacing / RM): 5.0 mm
• Диаметр выводов: ~0.5 mm (стандартный радиальный вывод WIMA)
• Тип выводов: радиальные (THT)

Ключевые свойства

• Очень низкие диэлектрические потери и высокая импульсная стойкость — характерно для полипропиленовых FKP2.
• Узкие допуски и высокая стабильность ёмкости во времени и по температуре.
• Малые размеры — удобно для плотной компоновки плат и точных высокочастотных LC-звеньев.
• Самовосстановление при локальном пробое (характерно для металлизированных плёночных конденсаторов).
• RoHS-совместимость и соответствие промышленным нормам (см. даташит серии FKP2).

Типичные области применения

• LC-контуры, резонаторы и согласующие цепи (радиочастота, фильтры).
• Точные времязадающие и выборочные цепи (sample & hold, ADC front-end).
• Аудиотехника и точные сигнальные схемы.
• Прецизионные измерительные приборы и схемы с высокими требованиями по потере и стабильности.

Монтаж и рекомендации

• Проектируйте посадочное место под шаг 5.0 mm; при автоматической сборке уточните форму проводов и упаковку у поставщика.
• При пайке избегайте длительного перегрева корпуса и выводов; используйте рекомендованные температурные режимы пайки.
• Для критичных по температуре/влажности применений сверяйтесь с электрическими графиками и пределами по даташиту FKP2.
