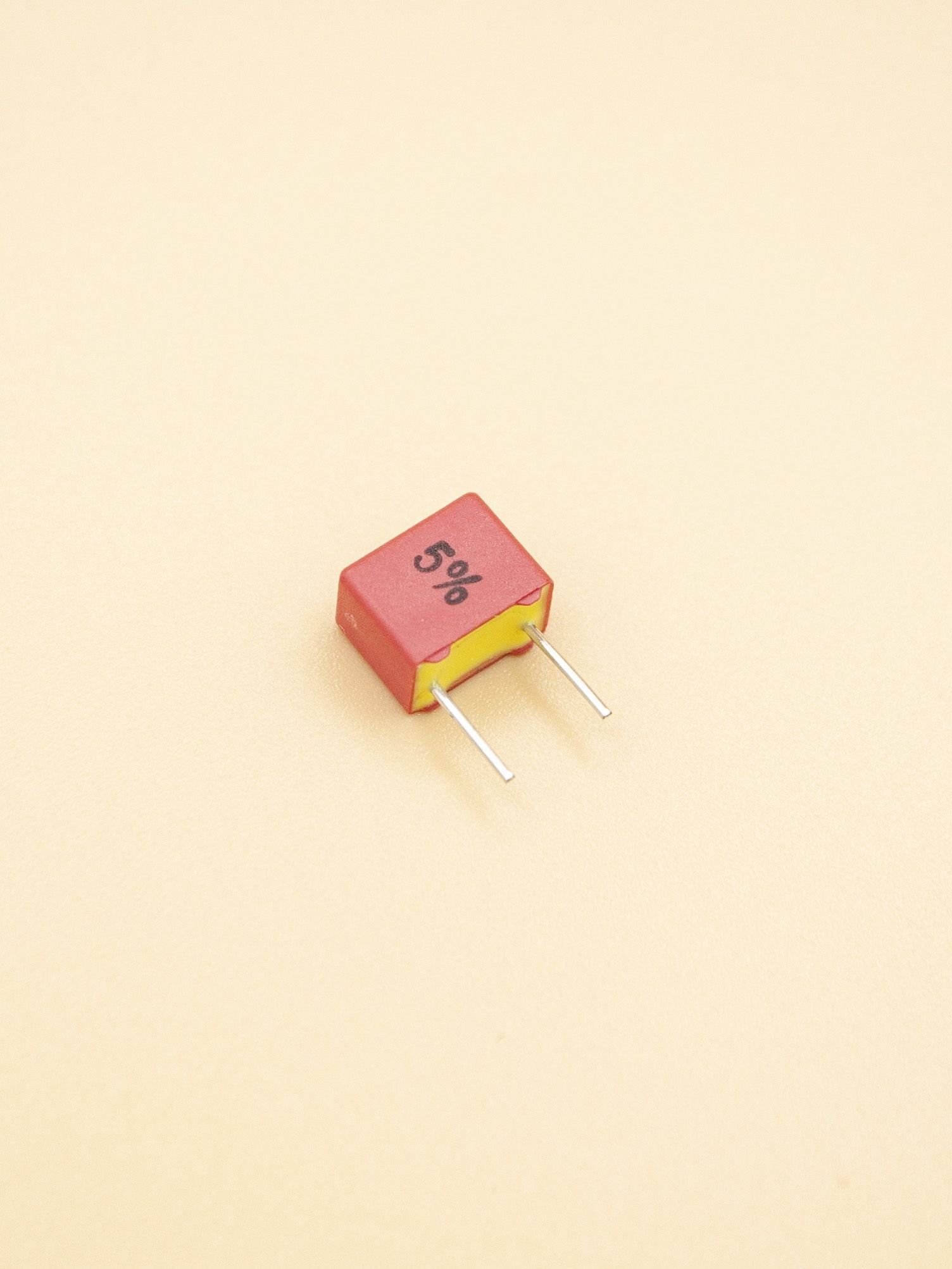

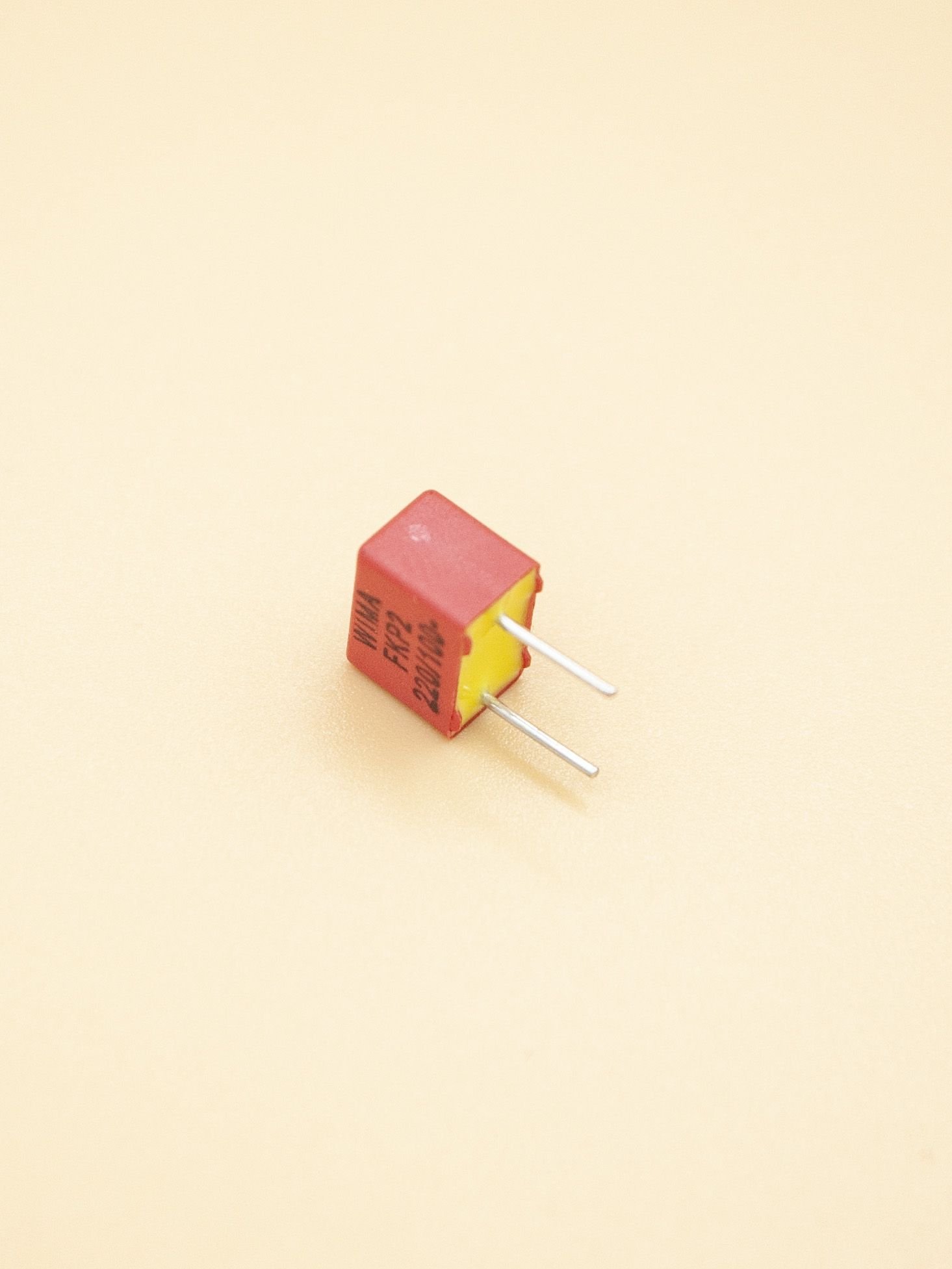

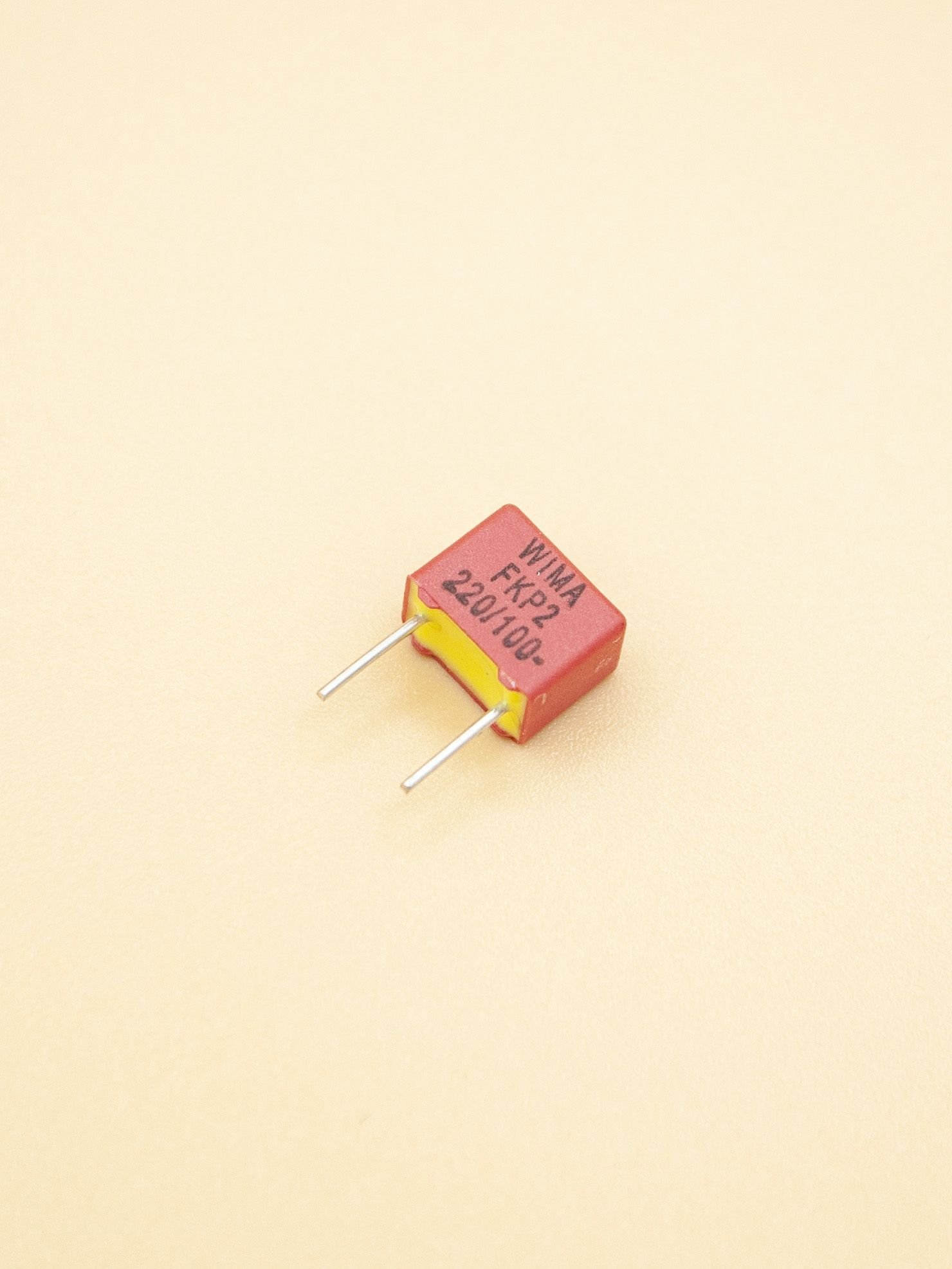

Конденсатор WIMA FKP2 220 пФ, 100в 5%.

Конденсатор WIMA FKP2 220 pF 100 V ±5%

Рекомендуемый каталожный номер (MPN): FKP2D002201D00JSSD (буква J = ±5%; суффикс упаковки JSSD — типичный вариант).

Краткое название: WIMA FKP2 220p 100V ±5%

Электрические параметры

• Номинальная ёмкость: 220 pF
• Номинальное напряжение: 100 V DC
• Допуск: ±5% (J)
• Серия / диэлектрик: FKP2 — металлизированный полипропилен (PP)
• Низкий коэффициент потерь, высокая импульсная стойкость и стабильность во времени.

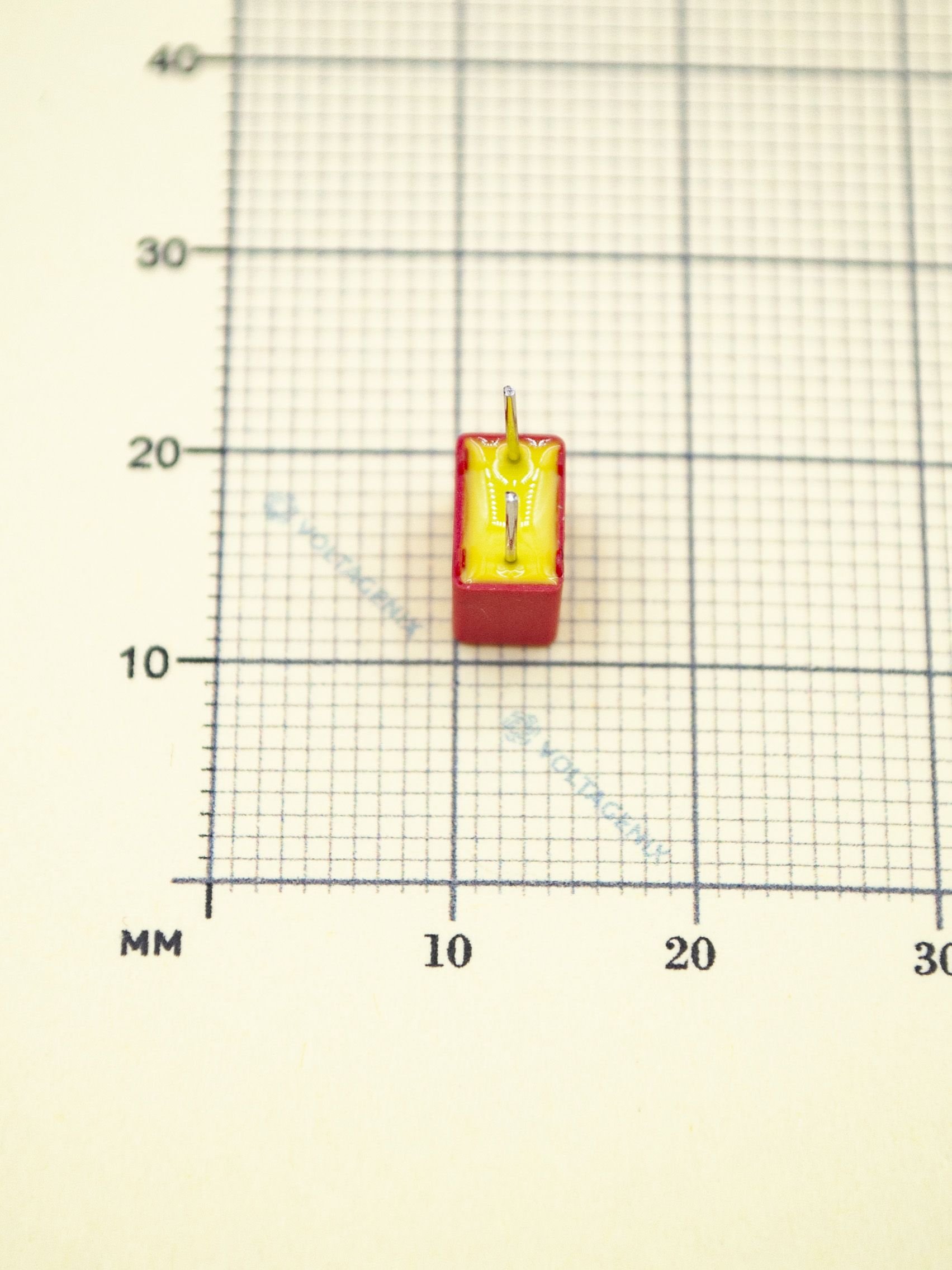

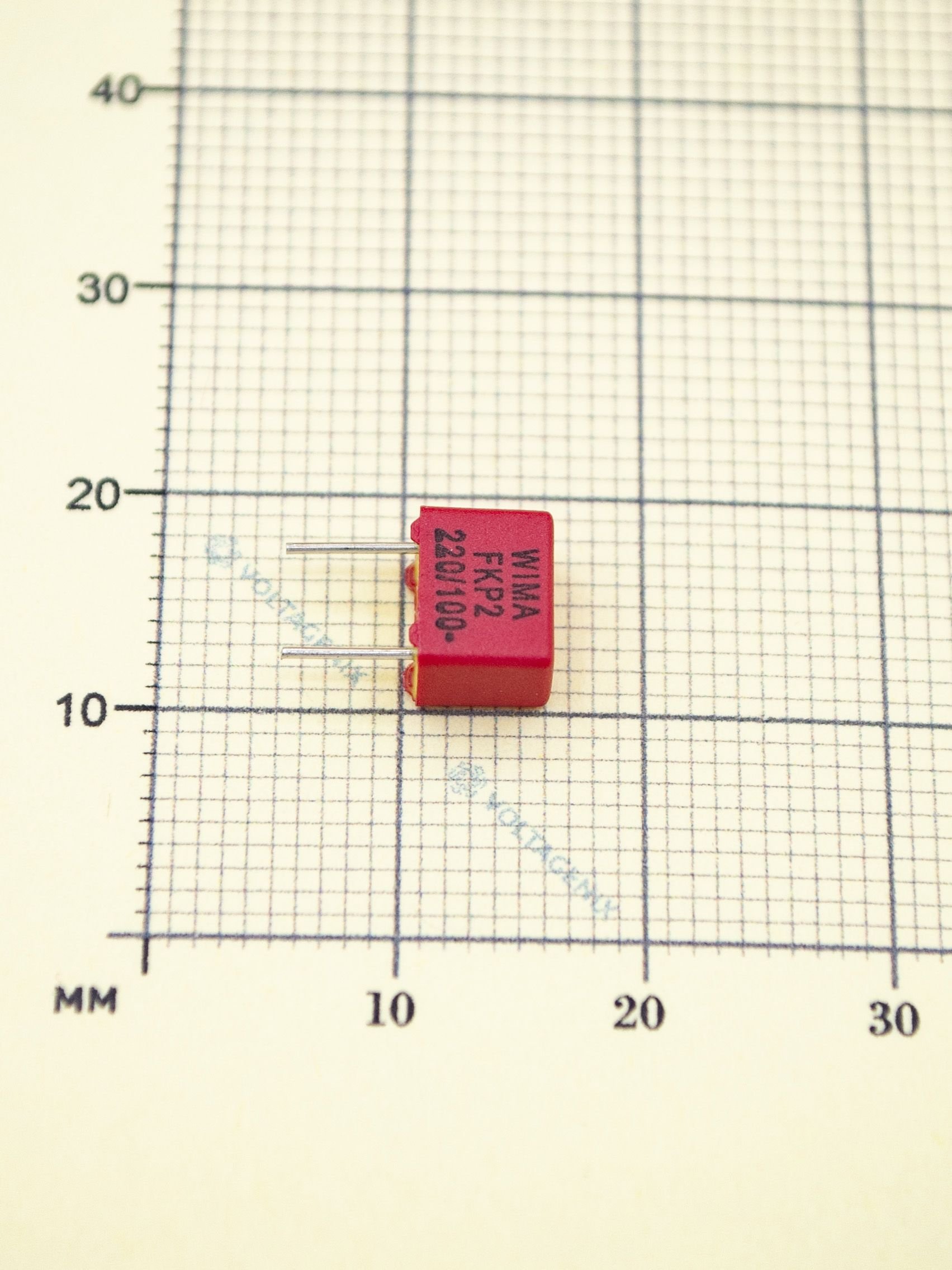

Механические размеры

• Корпус (Ш × В × Т): ≈ 7.25 × 6.0 × 4.5 мм
• Расстояние между выводами (lead spacing / RM): 5.0 мм
• Диаметр выводов: ≈ 0.45…0.6 мм (типично 0.5 mm)
• Тип выводов: радиальные (THT) — монтаж через отверстие.

Ключевые свойства

• Очень низкие диэлектрические потери (подходит для ВЧ- и прецизионных схем).
• Узкий допуск и высокая температурная стабильность — пригоден для LC-контуров и чувствительных цепей.
• Компактный корпус для плотной компоновки печатных плат.
• Самовосстанавливающийся материал — повышенная надёжность при локальных пробоях.
• RoHS-совместимость.

Области применения

• РЧ-контуры и фильтры (LC-звенья).
• Высокоточные времязадающие схемы, sample&hold и входные цепи ADC.
• Аудио- и измерительная техника, где важны потери и стабильность.
• Платы с ограниченным пространством — благодаря RM = 5 mm.

Монтаж и рекомендации

• Проектировать посадочное место под RM = 5.0 mm; отверстия под выводы ≈ 0.8–1.0 mm (в зависимости от диаметра проводов и технологических допусков).
• При пайке избегать длительного перегрева корпуса; использовать рекомендуемые температурные профили (короткие циклы, температура жала ≤ 300–350°C в зоне пайки).
• Для критичных применений предварительно измерьте ёмкость LCR-метром (1 kHz) и проверьте соответствие ±5%.
