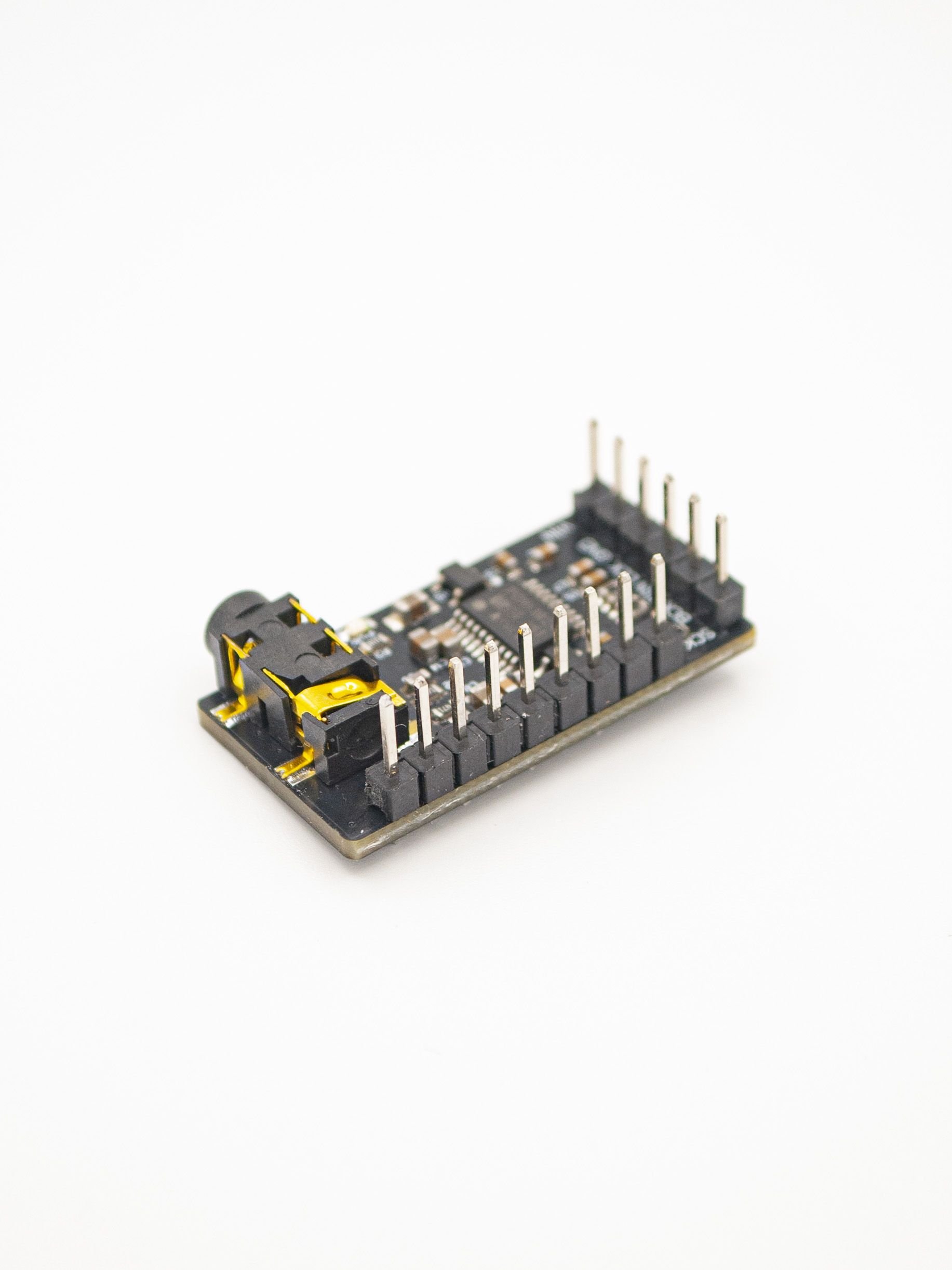

Модуль ЦАП PCM5102A Hi-Fi — I²S, 32 бит/384 кГц, стереовыход 3,5 мм

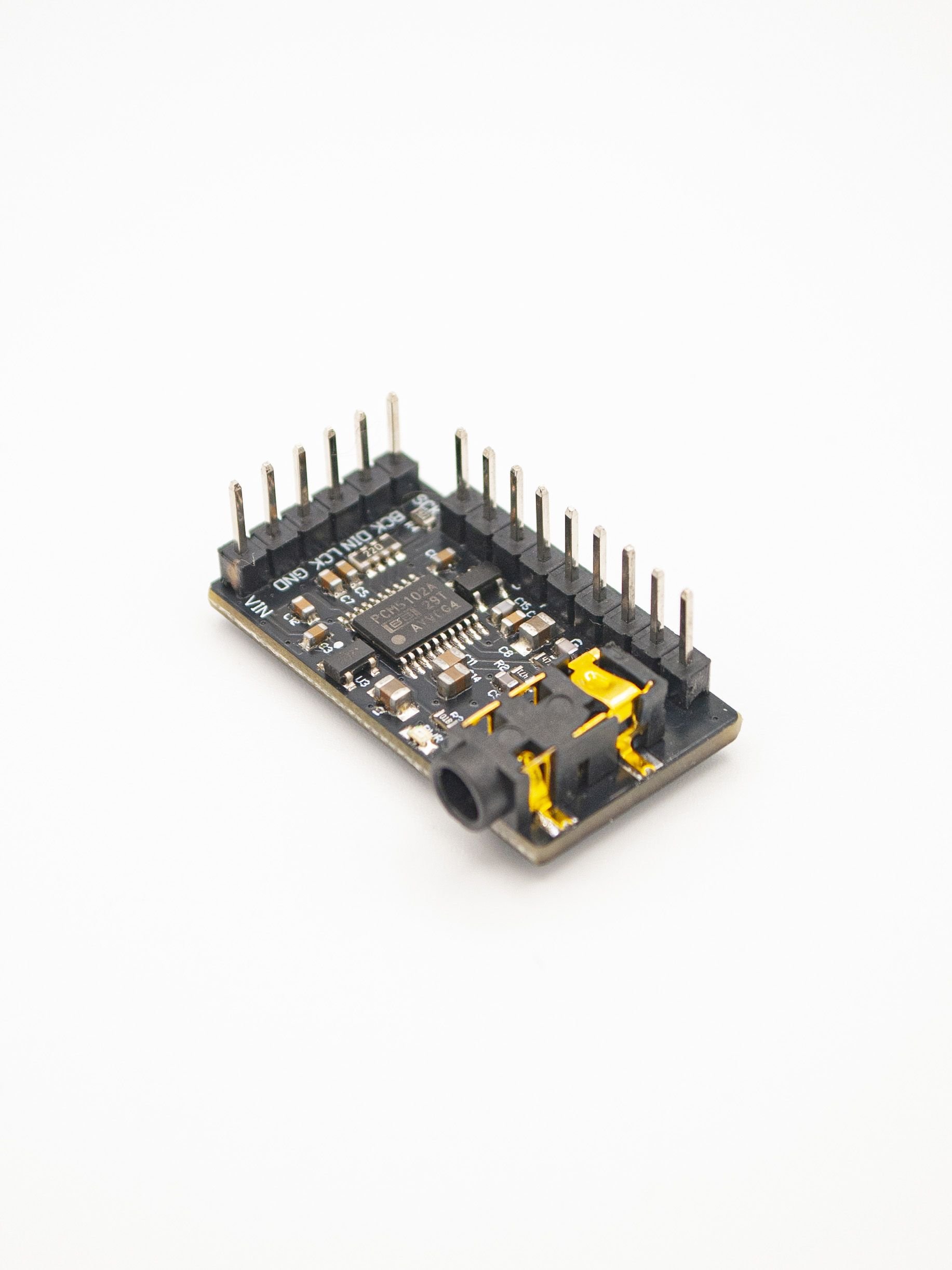

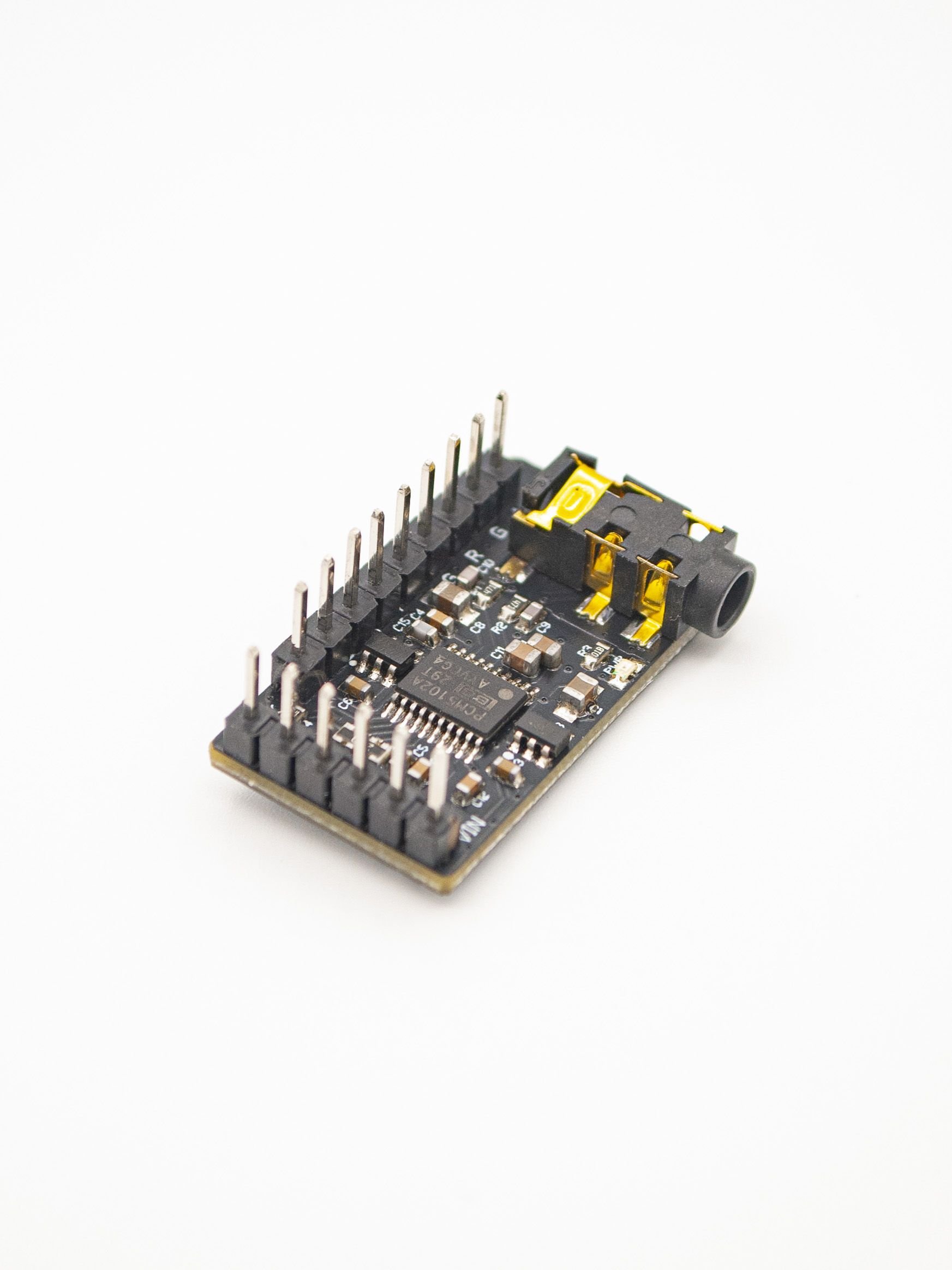

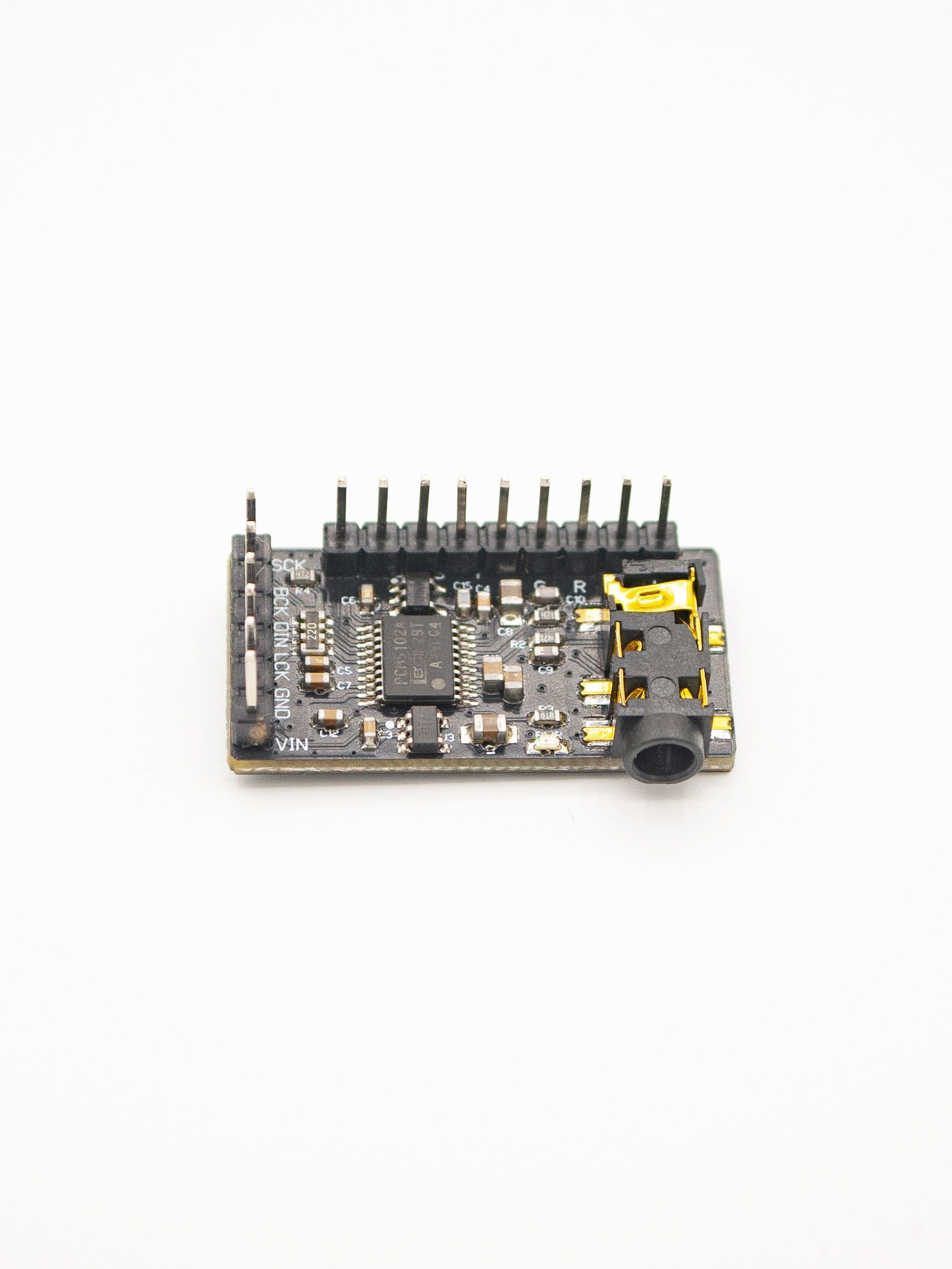

PCM5102A Hi-Fi DAC — высококачественный стереофонический цифро-аналоговый преобразователь на базе микросхемы Texas Instruments PCM5102A. Модуль предназначен для преобразования цифрового аудиопотока I²S в аналоговый сигнал линейного уровня с низким уровнем шумов и искажений.

Модуль отличается продуманной схемотехникой: раздельной стабилизацией питания, фильтрацией цифровых и аналоговых цепей, согласованием выходного каскада и применением качественных электронных компонентов.

Подходит для создания Hi-Fi аудиоустройств, интернет-радиоприёмников, музыкальных проигрывателей и других проектов на базе ESP32, STM32, Raspberry Pi и совместимых платформ.

Особенности и преимущества

Качественное цифро-аналоговое преобразование

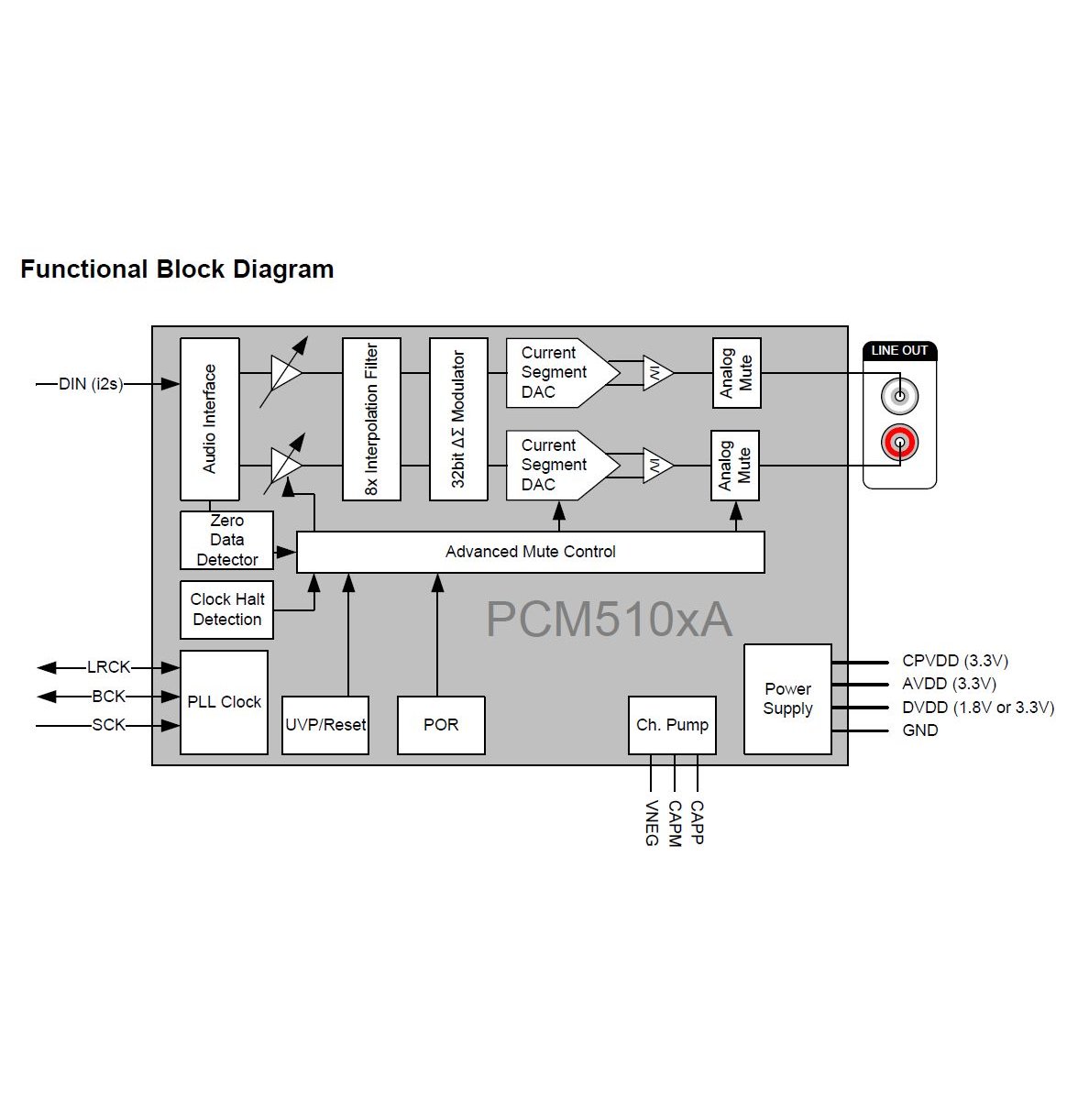

В основе модуля — стереофонический ЦАП Texas Instruments PCM5102A с поддержкой аудиоданных разрядностью до 32 бит и частотой дискретизации до 384 кГц. Микросхема преобразует цифровой поток I²S в аналоговый стереосигнал для подключения к внешним усилителям и активным акустическим системам.

Раздельная стабилизация питания

Для повышения помехоустойчивости и стабильности работы предусмотрены два независимых линейных стабилизатора напряжения:

• HMIC5219-3.3YM5 — стабилизация питания аналоговой части ЦАП.

• Texas Instruments TPS7A2033PDBVR — низкошумящий стабилизатор служебной линии питания.

Разделение цепей питания помогает уменьшить взаимное влияние различных узлов устройства и снизить проникновение помех в аналоговый тракт.

Качественная элементная база

В конструкции применяются керамические конденсаторы Murata и Samsung, резистивные элементы для согласования сигналов и компоненты фильтрации питания.

Локальная развязка питания уменьшает влияние высокочастотных помех и обеспечивает стабильные условия работы микросхемы.

Продуманный аналоговый выход

Выходной стереотракт оснащён дополнительными цепями согласования и фильтрации:

• Резисторы 470 Ом для согласования выходных цепей.

• Конденсаторы 2,2 нФ для подавления высокочастотных составляющих.

• Разделительные конденсаторы 2,2 мкФ для устранения постоянной составляющей выходного сигнала.

Такая схемотехника обеспечивает корректную передачу аналогового аудиосигнала на линейные входы внешнего оборудования.

Помехоустойчивый интерфейс I²S

На цифровых линиях установлена резисторная сборка с последовательными сопротивлениями 220 Ом. Она предназначена для демпфирования фронтов сигналов, уменьшения высокочастотных помех и повышения устойчивости цифрового интерфейса.

Гибкая аппаратная конфигурация

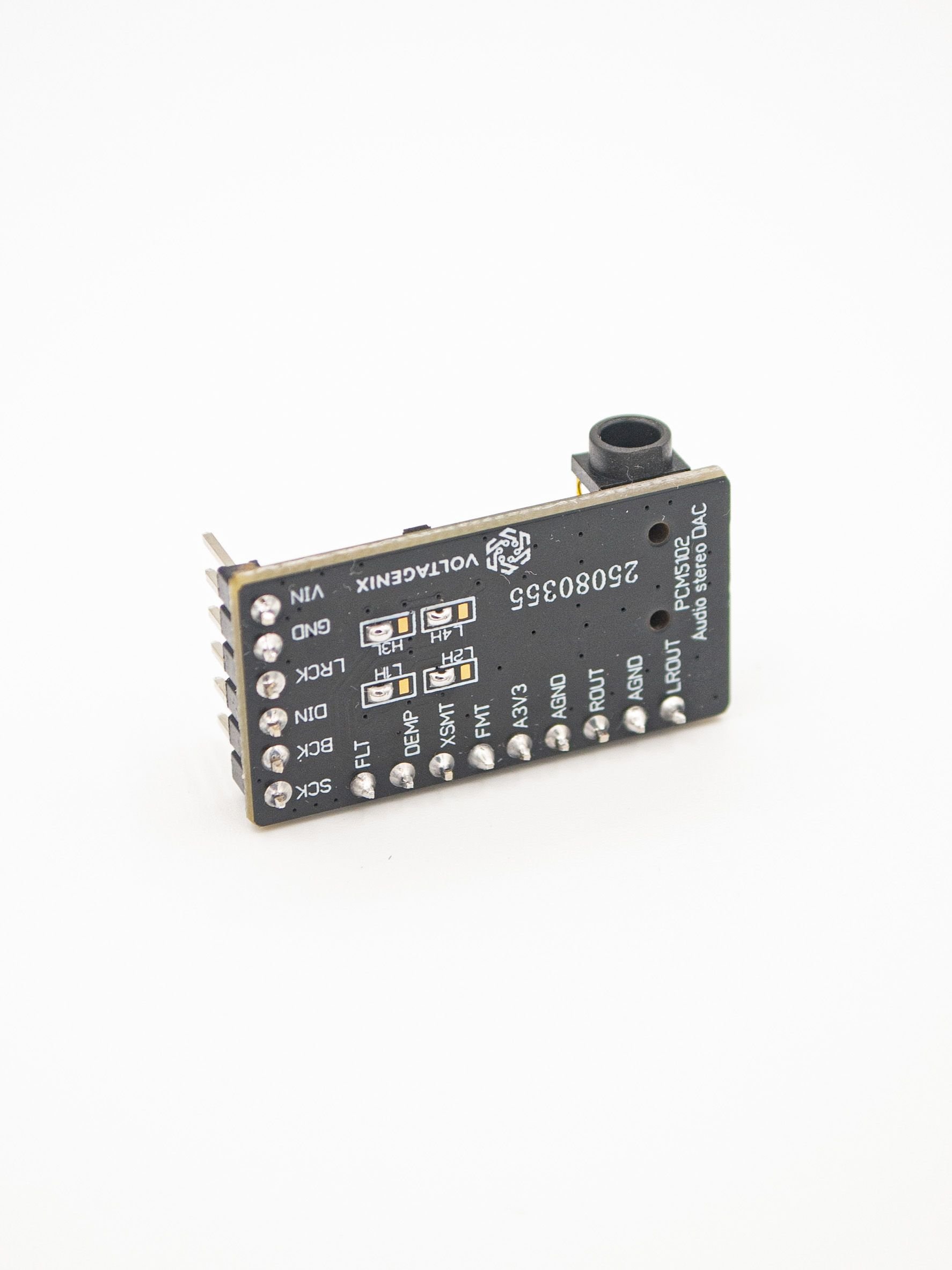

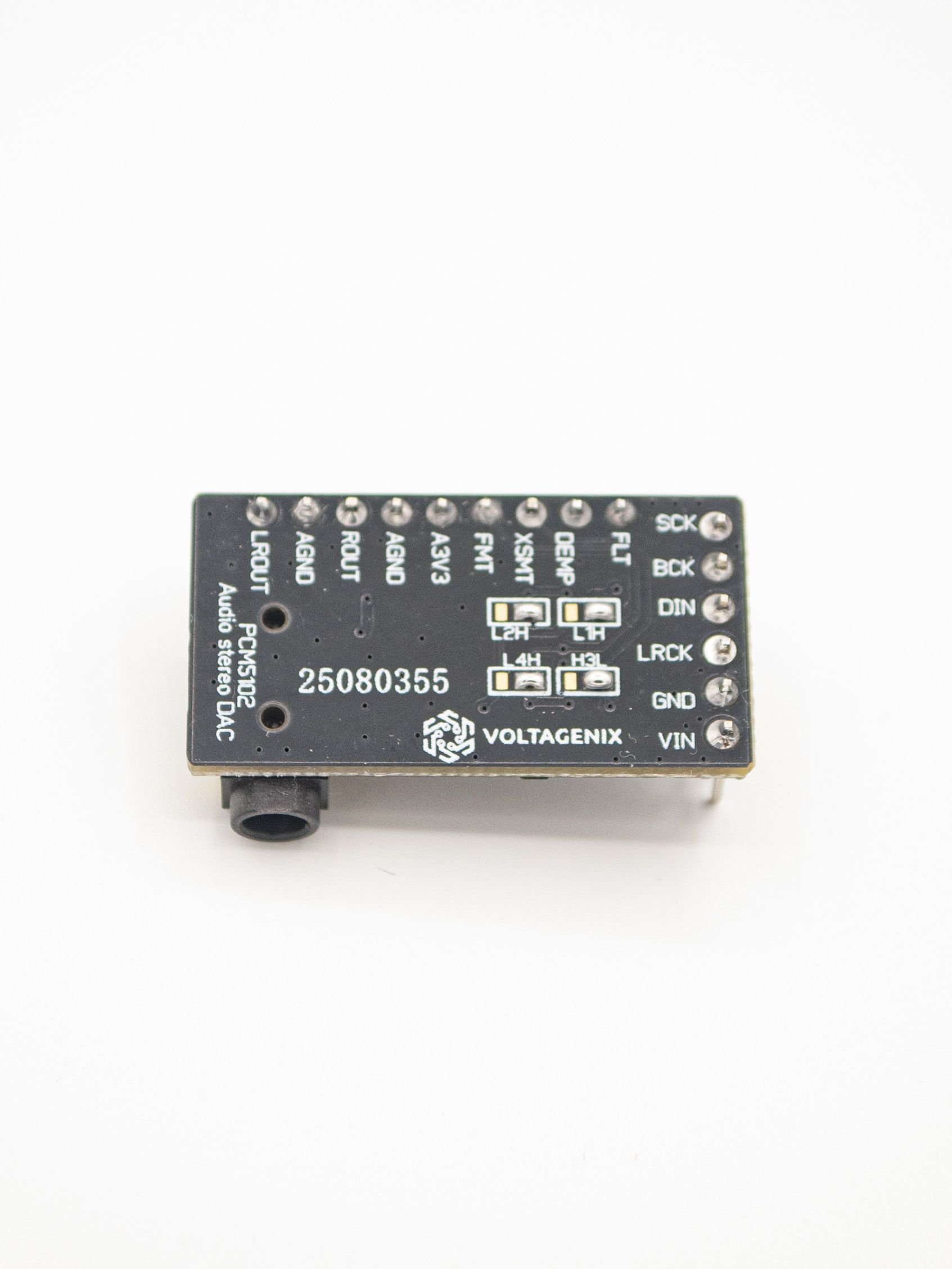

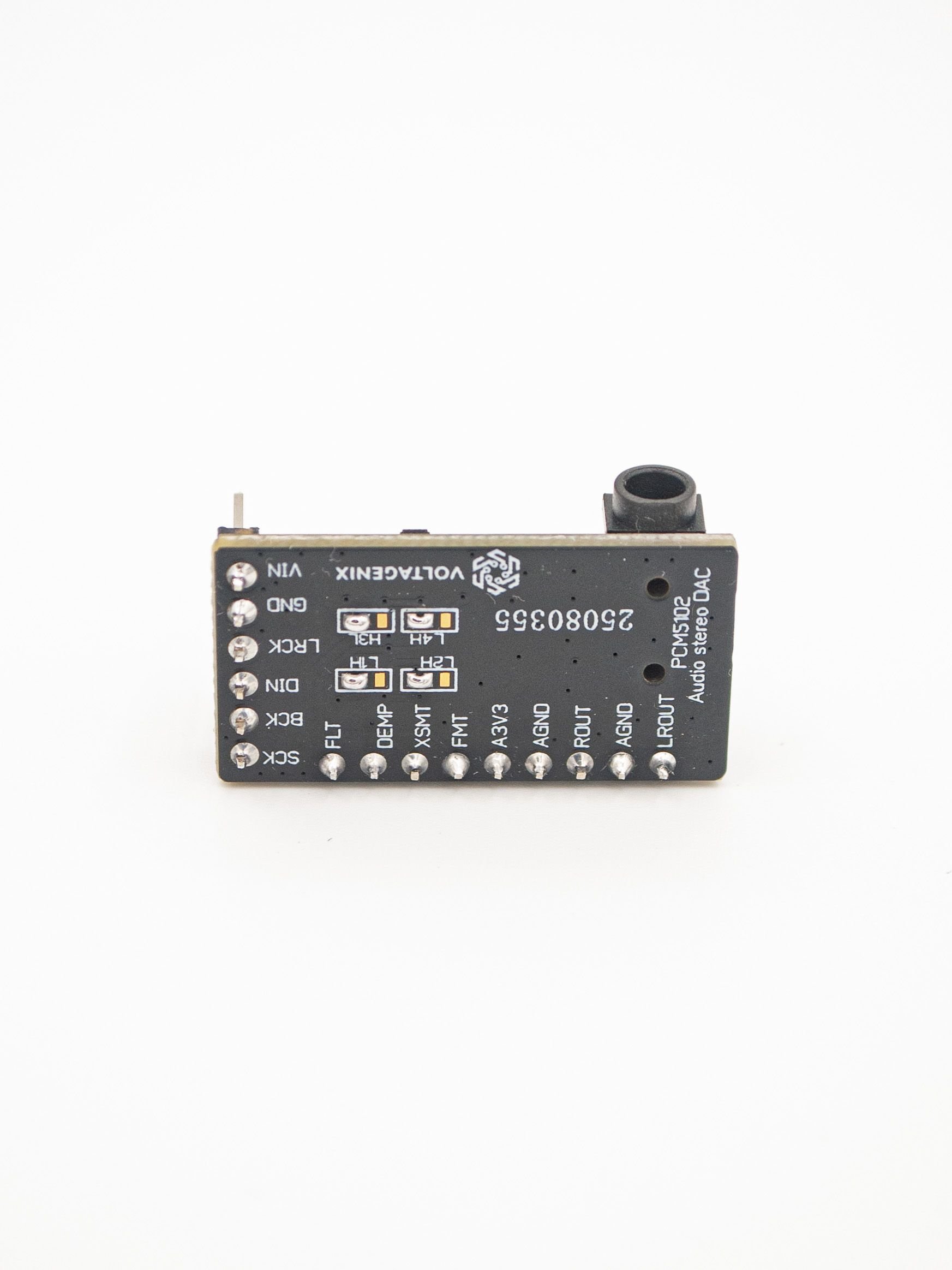

Предусмотрены четыре конфигурационные перемычки, позволяющие выбирать формат аудиоданных, режим цифрового фильтра, деэмфазис и управление приглушением звука.

Модуль поставляется с установленной заводской конфигурацией для проверки и подключения к ESP32.

Технические характеристики

• Микросхема ЦАП: Texas Instruments PCM5102A

• Тип преобразования: цифровой I²S → аналоговый стерео

• Разрядность аудиоданных: 16 / 24 / 32 бит

• Частота дискретизации: до 384 кГц

• Цифровой интерфейс: I²S / Left-Justified / Right-Justified

• Аналоговый выход: стерео, линейный (Line Out)

• Выходной разъём: Jack 3,5 мм, стерео

• Дополнительный выход: контакты L/R/GND

• Типовой уровень сигнала: около 2,1 В RMS

• Рекомендуемая нагрузка: от 10 кОм

• Напряжение питания: 5 В DC

• Аналоговый стабилизатор: HMIC5219-3.3YM5

• Дополнительный стабилизатор: TPS7A2033PDBVR

• Внутренние линии питания: 3,3 В

• Шаг контактных разъёмов: 2,54 мм

• Индикация питания: светодиод

• Габариты: 31,6 × 19 × 11,2 мм

Максимальная разрядность и частота дискретизации определяются возможностями микросхемы PCM5102A. Доступные режимы работы зависят от источника цифрового сигнала и его настроек.

Области применения

• Интернет-радиоприёмники и сетевые аудиоплееры на ESP32.

• Hi-Fi аудиопроекты и музыкальные проигрыватели.

• Аудиосистемы на Raspberry Pi, STM32 и других платформах с I²S.

• Встраиваемые звуковые устройства и мультимедийные системы.

• Разработка и прототипирование цифровых аудиоустройств.

• Замена встроенных ЦАП и ШИМ-аудиовыходов в микроконтроллерных проектах.

Подключение и эксплуатация

Для работы модуля необходимо подать стабилизированное питание 5 В и подключить цифровые линии I²S: BCK, LCK и DIN. В зависимости от конфигурации источника линия SCK может не использоваться.

Аналоговый сигнал доступен через стереоразъём 3,5 мм и контактные площадки на плате.

Важно: выход предназначен для подключения к линейным входам усилителей, активных акустических систем и другого аудиооборудования. Для непосредственного подключения динамиков и низкоомных наушников необходим дополнительный усилитель.

Техническая документация

Подробные технические характеристики, принципиальная схема, распиновка разъёмов, конфигурация перемычек и пример подключения к ESP32 представлены в документации VOLTAGENIX:

https://wiki.voltagenix.ru/ru/doc/PCM5102_DAC

PCM5102A Hi-Fi DAC — инженерно проработанный модуль для создания качественного аналогового аудиотракта в современных цифровых устройствах.
