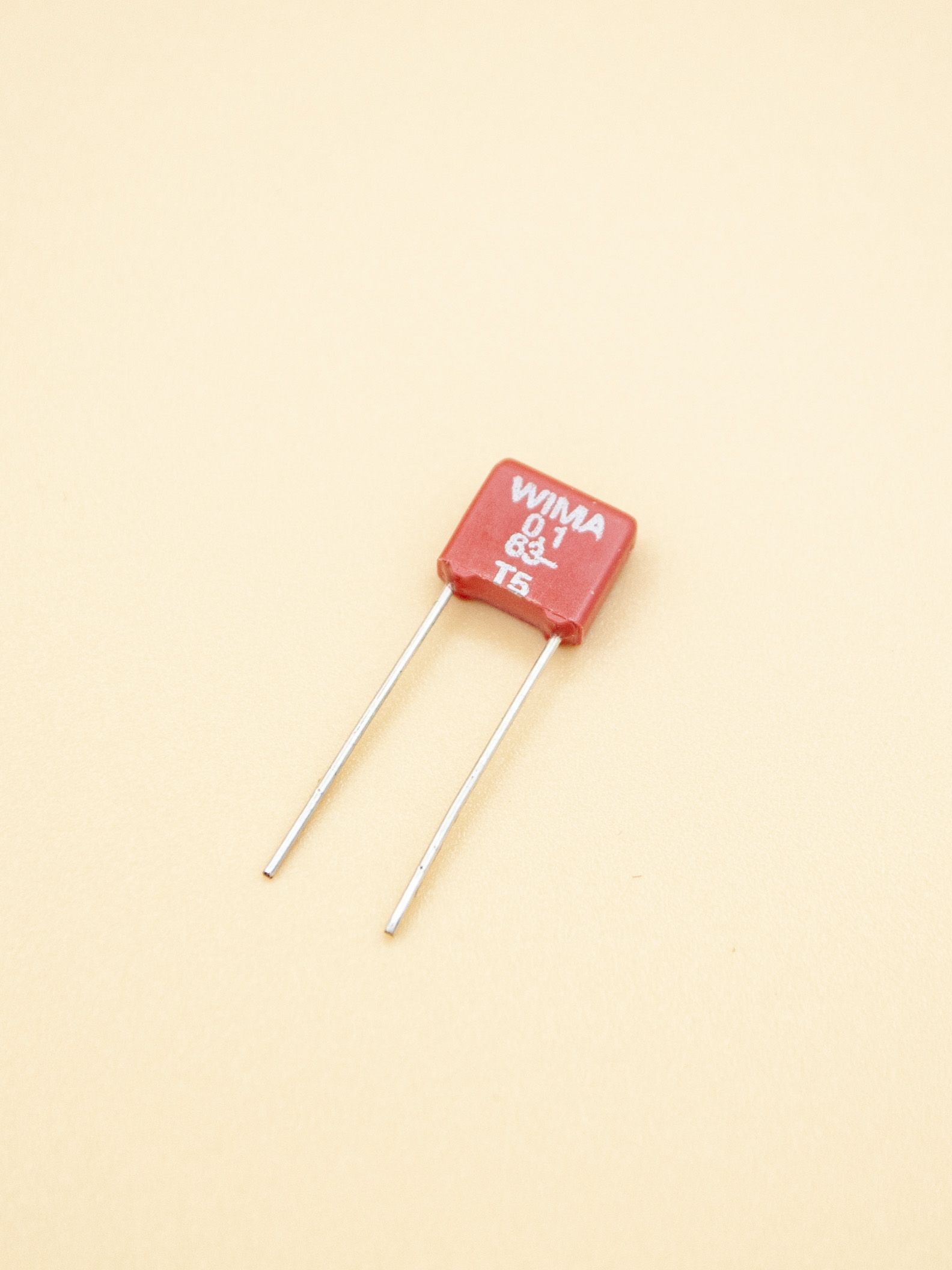

Конденсатор WIMA MKS2 0,1 мкФ (100 нФ), 63в 5%.

Описание

Каталожный номер (MPN): MKS2C043301A00JSSD

WIMA MKS2 0.1µF 63V ±5% (MKS2)

Электрические параметры

• Номинальная ёмкость: 0.1 μF (100 nF)
• Номинальное напряжение: 63 V DC
• Допуск: ±5% (J)
• Серия / диэлектрик: MKS2 — металлизированная полиэфирная плёнка (PET)

Datasheet_WIMA_MKS_2

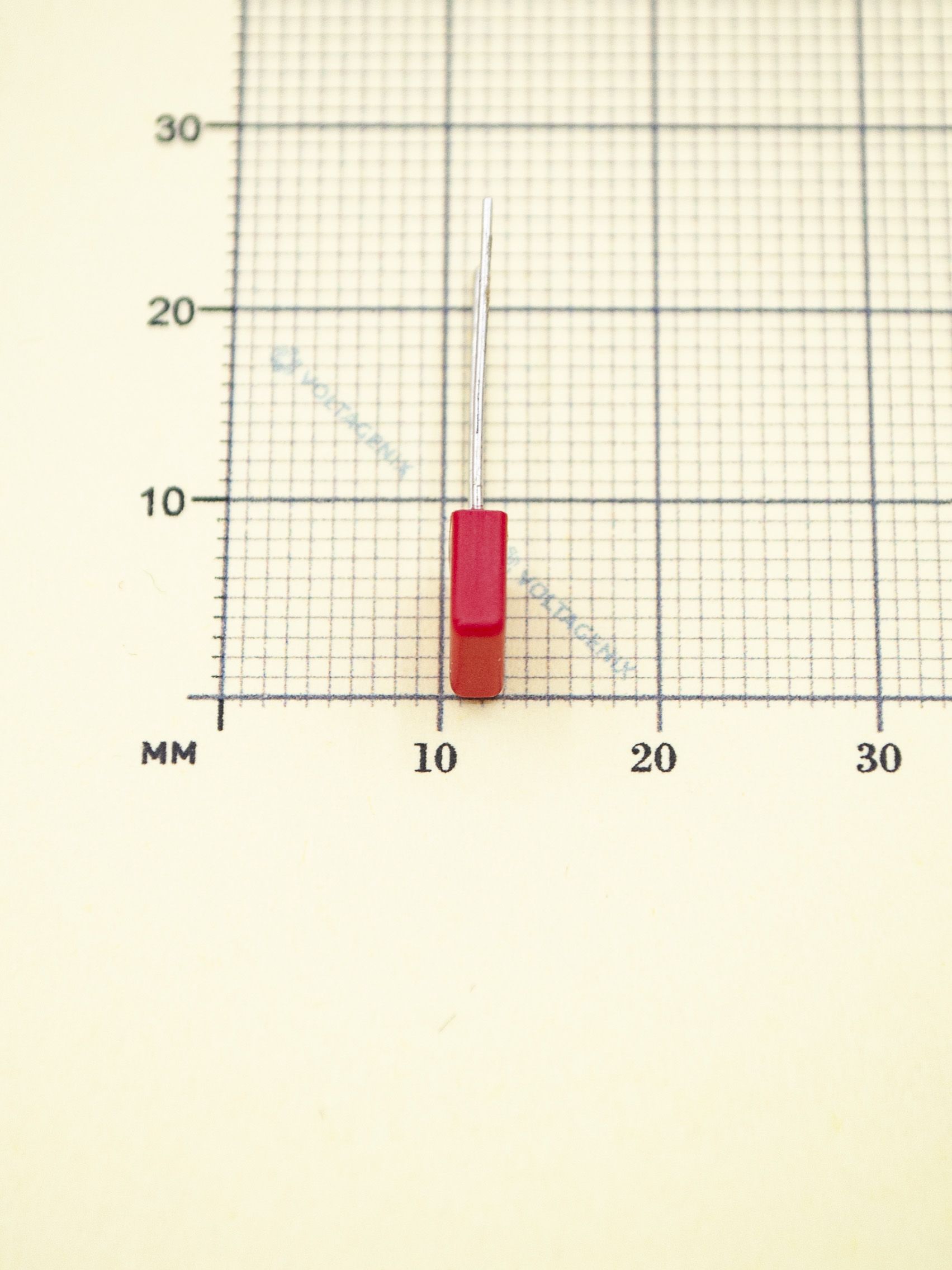

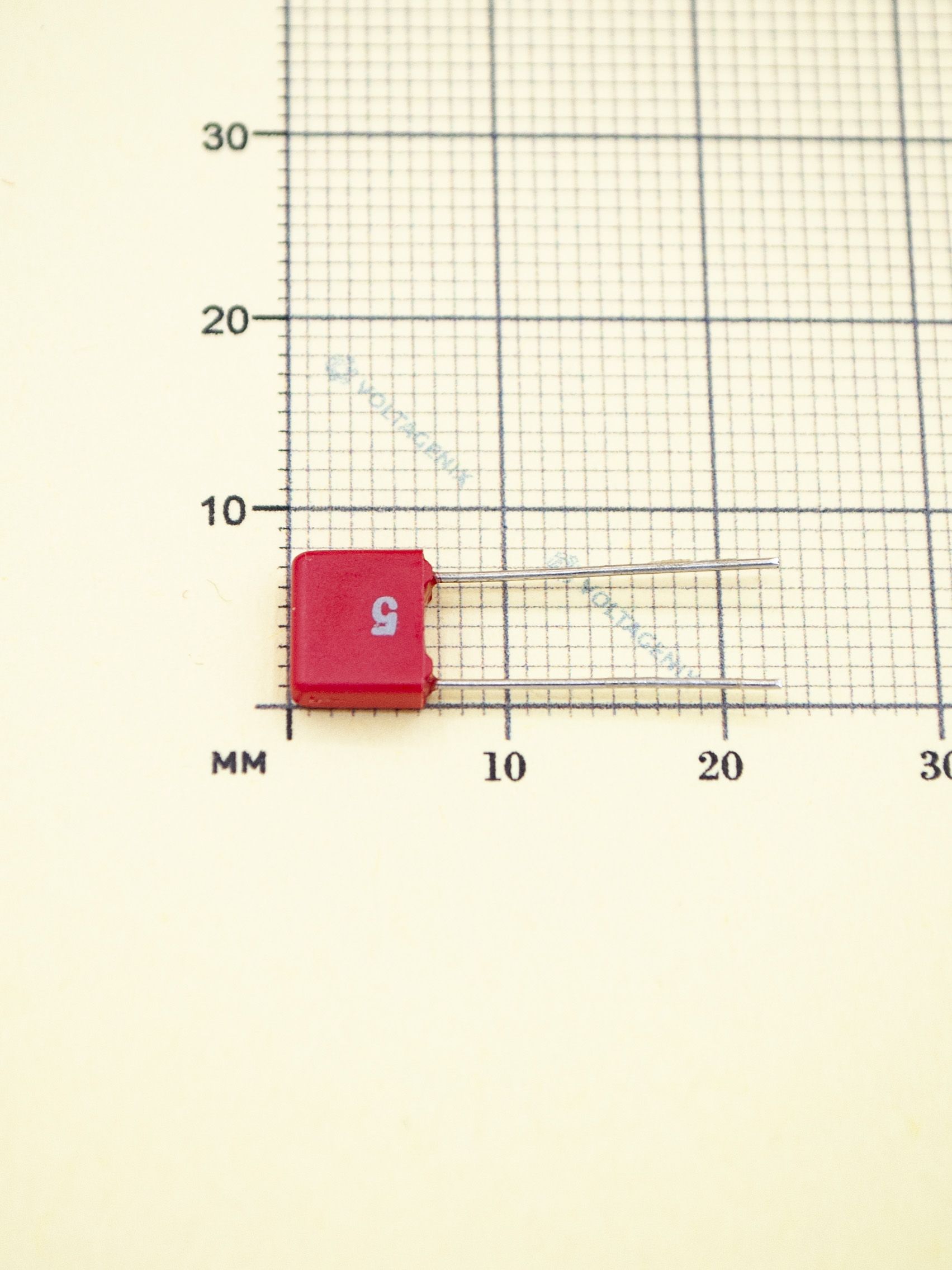

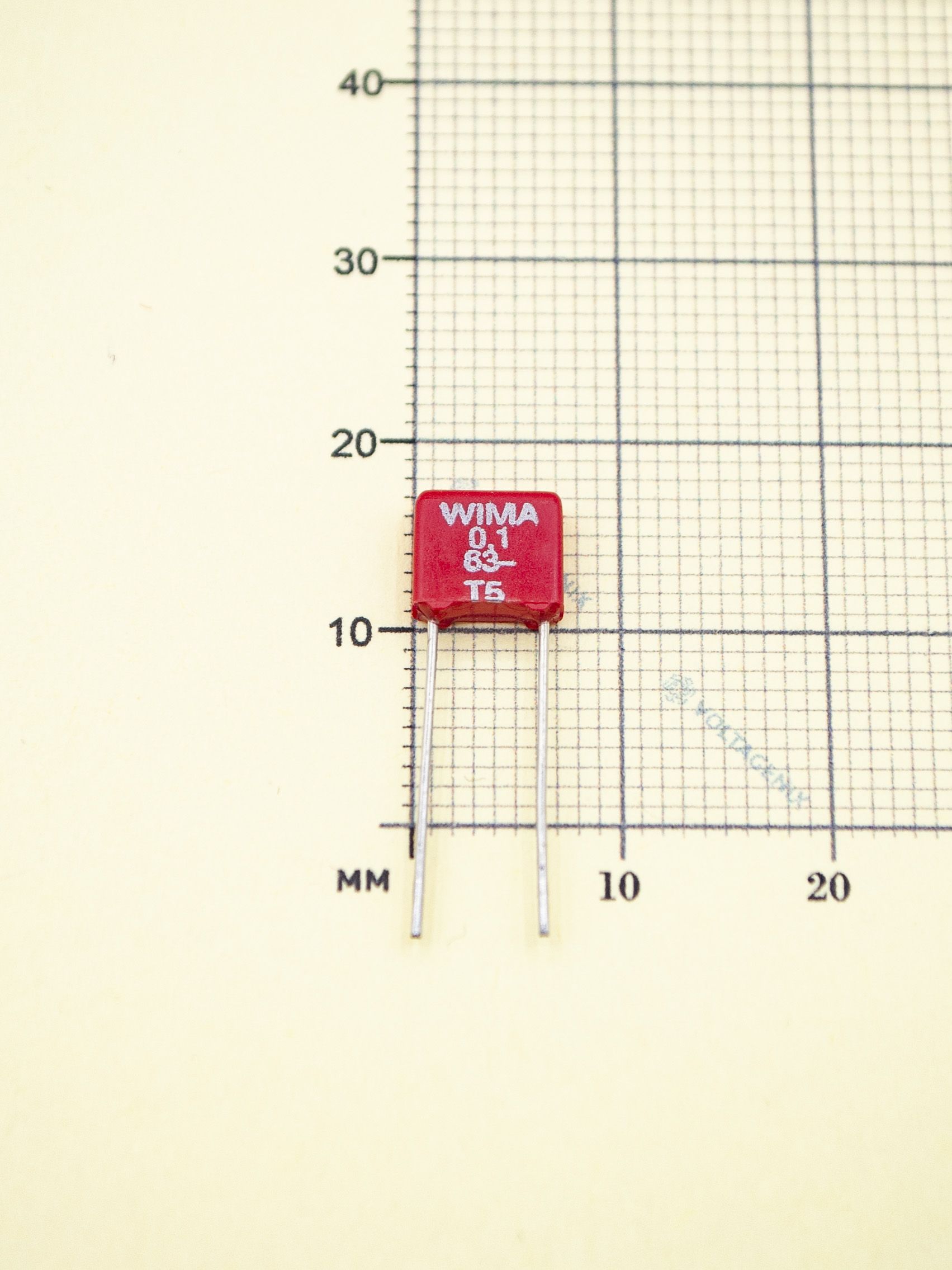

Механические размеры

• Корпус (Ш × В × Т): ≈ 7.2 × 6.5 × 2.6 мм
• Расстояние между выводами (lead spacing / RM): 5.0 mm
• Тип выводов: радиальные (THT)

Ключевые свойства

• Компактный «box»-корпус для плотной компоновки печатных плат.
• Стабильная ёмкость и допустимый уровень потерь для PET-плёнки — хорош для НЧ/сигнальных цепей.
• Надёжность при нормальной эксплуатации; RoHS-совместимость (проверять по конкретной партии).
• Стандартный корпус и шаг выводов упрощают автоматизированную сборку и подбор футпринта.

Типичные области применения

• Сопрягающие/разделительные цепи и фильтры (аудио, НЧ).
• Байпасирование и подавление помех в низковольтных блоках питания.
• Таймеры, генераторы, согласующие звенья и прецизионные фильтры.
• Платы с плотной разводкой, где важна компактность.

Монтаж и рекомендации

• Проектируйте посадочное место под RM = 5.0 mm; отверстия под выводы ≈ 0.9–1.1 mm (в зависимости от технологии и диаметра провода).
• При пайке избегайте длительного перегрева корпуса и контактов — короткие циклы, аккуратная пайка.
• Для ответственных применений замеряйте ёмкость LCR-мметром (1 kHz) перед установкой.
