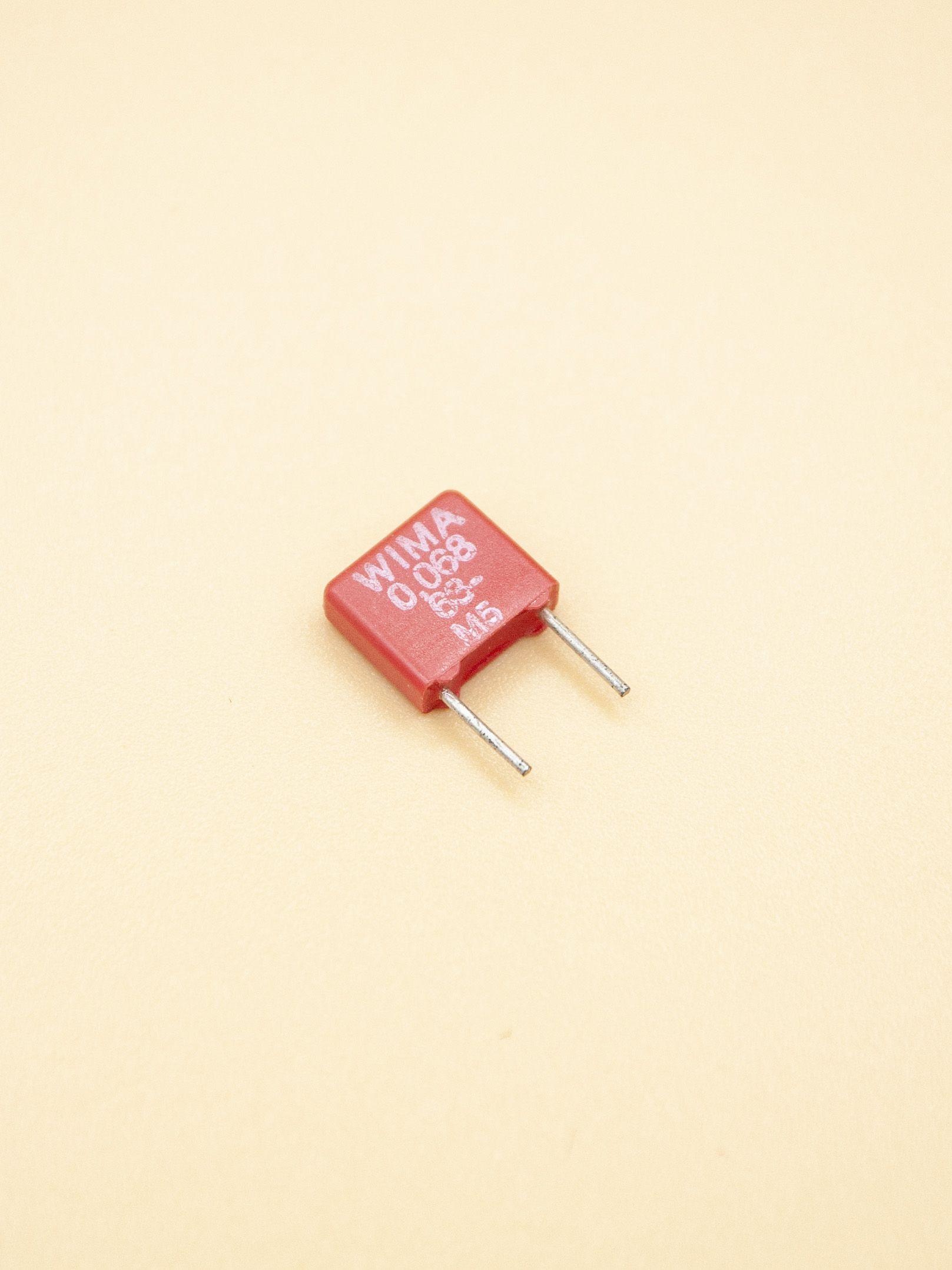

Конденсатор WIMA MKS2 0,068 мкФ (68 нФ), 63в 10%.

Описание

Краткое название: WIMA MKS2 0.068 мкФ (68 нФ) 63в 10%

Рекомендуемый каталожный номер (MPN): MKS2C026801A00KSSD

Номинал: 0.068 мкФ Номинальное напряжение: 63 V DC Серия: MKS2

Допуск: ±10% (K)).

Электрические параметры

• Номинальная ёмкость: 0.068 μF (68 nF)
• Номинальное напряжение: 63 V DC
• Тип диэлектрика: металлизированная полиэфирная плёнка (PET), серия MKS2
• Тип вывода: радиальные (THT)

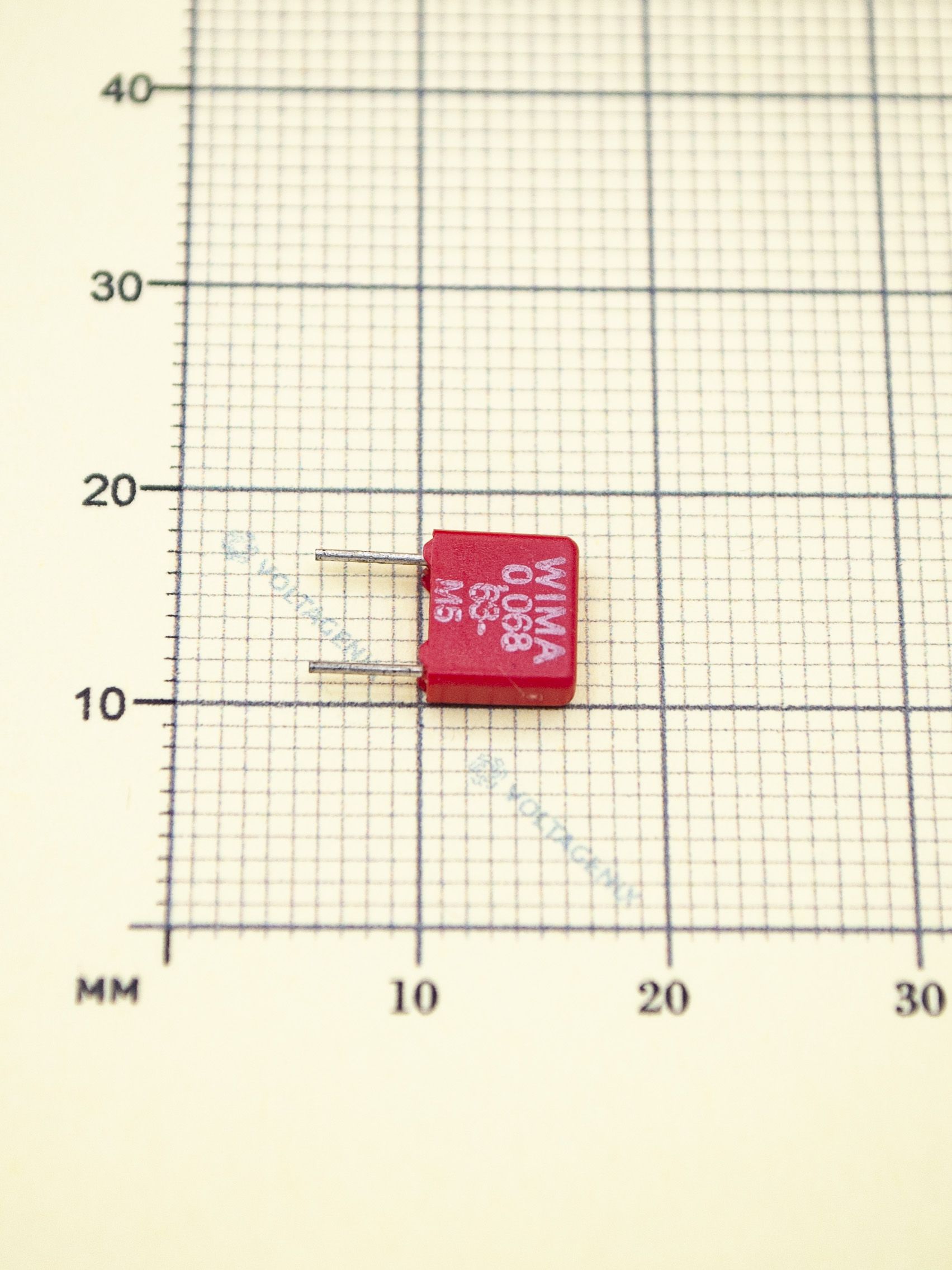

Механические размеры

• Ширина: 7.2 mm
• Высота: 6.5 mm
• Толщина: 2.4 mm
• Шаг между выводами (pitch / RM): 5.0 mm

Datasheet_WIMA_MKS_2

Ключевые свойства

• Компактный корпус для плотной компоновки плат.
• Хорошая стабильность ёмкости в обычных температурных пределах для PET-плёнки.
• Экономичный и надёжный выбор для общих сигнальных и фильтровых применений.
• Менее низкие потери (выше tgδ), чем у полипропиленовых конденсаторов (FKP/MKP), но достаточны для многих НЧ/сигнальных схем.
• RoHS-совместимость (уточняйте по партии).

Типичные области применения

• Сопрягающие и фильтрующие цепи в аудио- и сигнальной электронике.
• Блоки питания (байпасирование, подавление помех на низком напряжении).
• Таймеры, согласующие цепи и общее использование в электронике с ограниченным пространством.

Монтаж и рекомендации

• Проектируйте посадочное место под RM = 5.0 mm; диаметр отверстий ≈ 0.8–1.0 mm (в зависимости от используемого провода/технологии).
• При пайке избегайте длительного перегрева корпуса; используйте короткие циклы нагрева.
• При критичных по точности применениях измерьте реальную ёмкость LCR-метром (1 kHz) и проверьте соответствие допуску.
