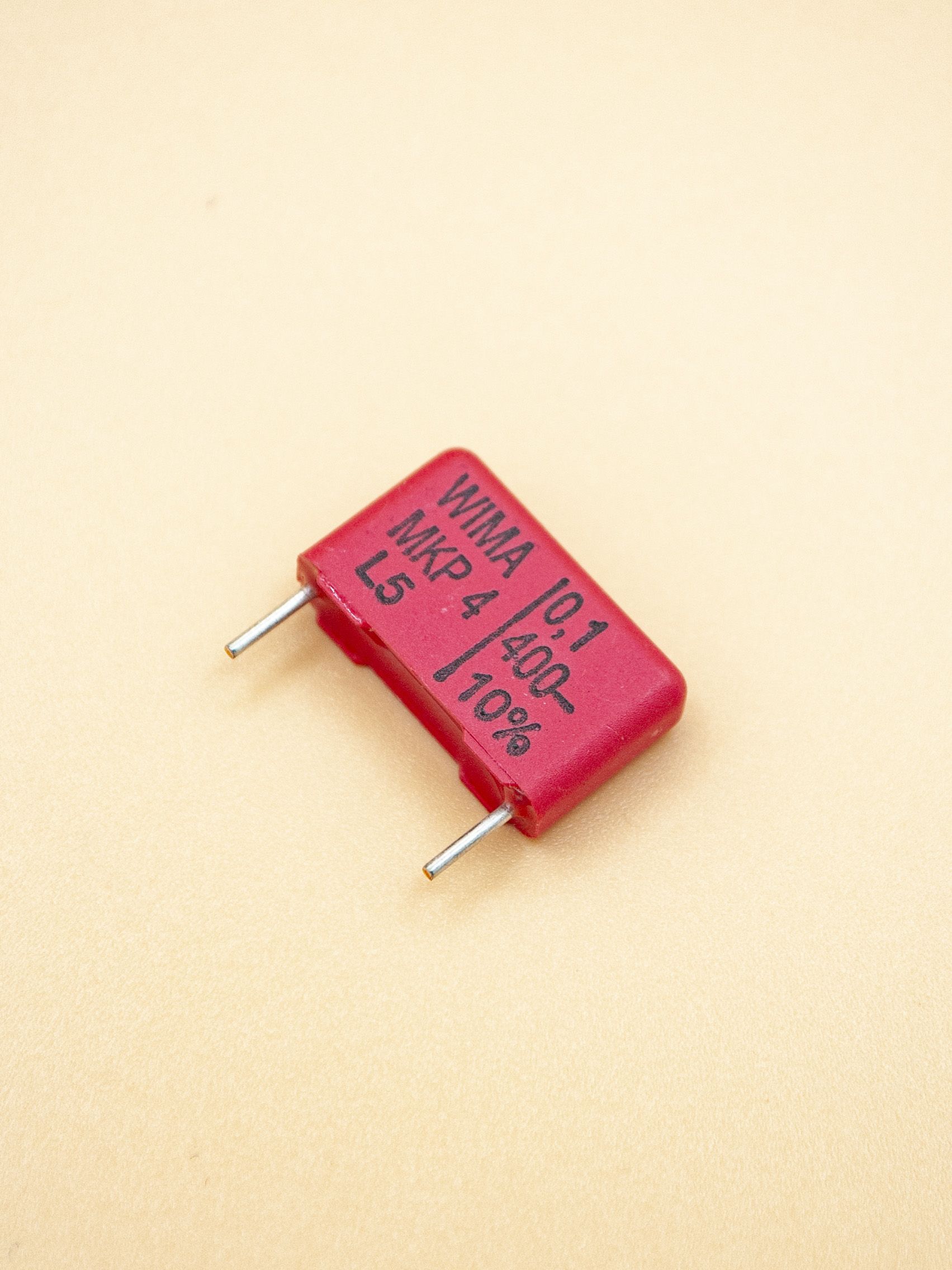

Конденсатор WIMA MKP4 0,1 мкФ (100 нФ), 400в 10%.

Описание

Каталожный номер (ориентировочный MPN): MKP4G100104A00KSSD

Краткое название: WIMA MKP4 0.1µF 400V ±10%

Краткое описание

Металлизированный полипропиленовый (MKP) конденсатор WIMA серии MKP4, ёмкость 0,1 µF, номинальное напряжение 400 V DC, допуск ±10%. Надёжный плёночный конденсатор для высококачественных фильтров, помехоподавления и сигнальных цепей с умеренными импульсными нагрузками.

Электрические параметры

• Номинальная ёмкость: 0,1 µF (100 nF)
• Номинальное напряжение: 400 V DC
• Допуск: ±10% (K)
• Серия / диэлектрик: MKP4 — металлизированный полипропилен (PP)
• Рекомендация: для точных электрических данных (ESR, tgδ, допустимые импульсные токи) см. официальный даташит WIMA для конкретного MPN.

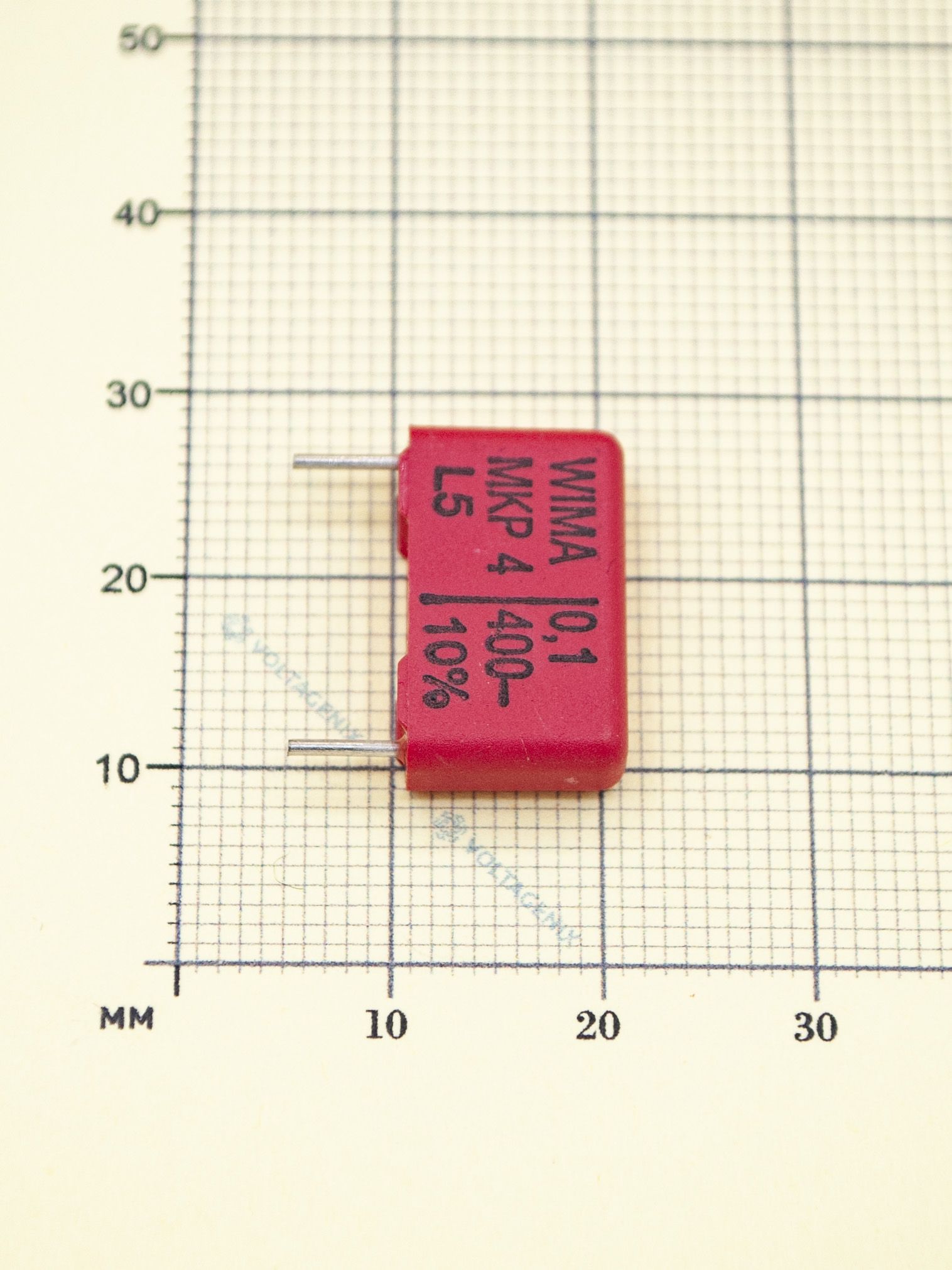

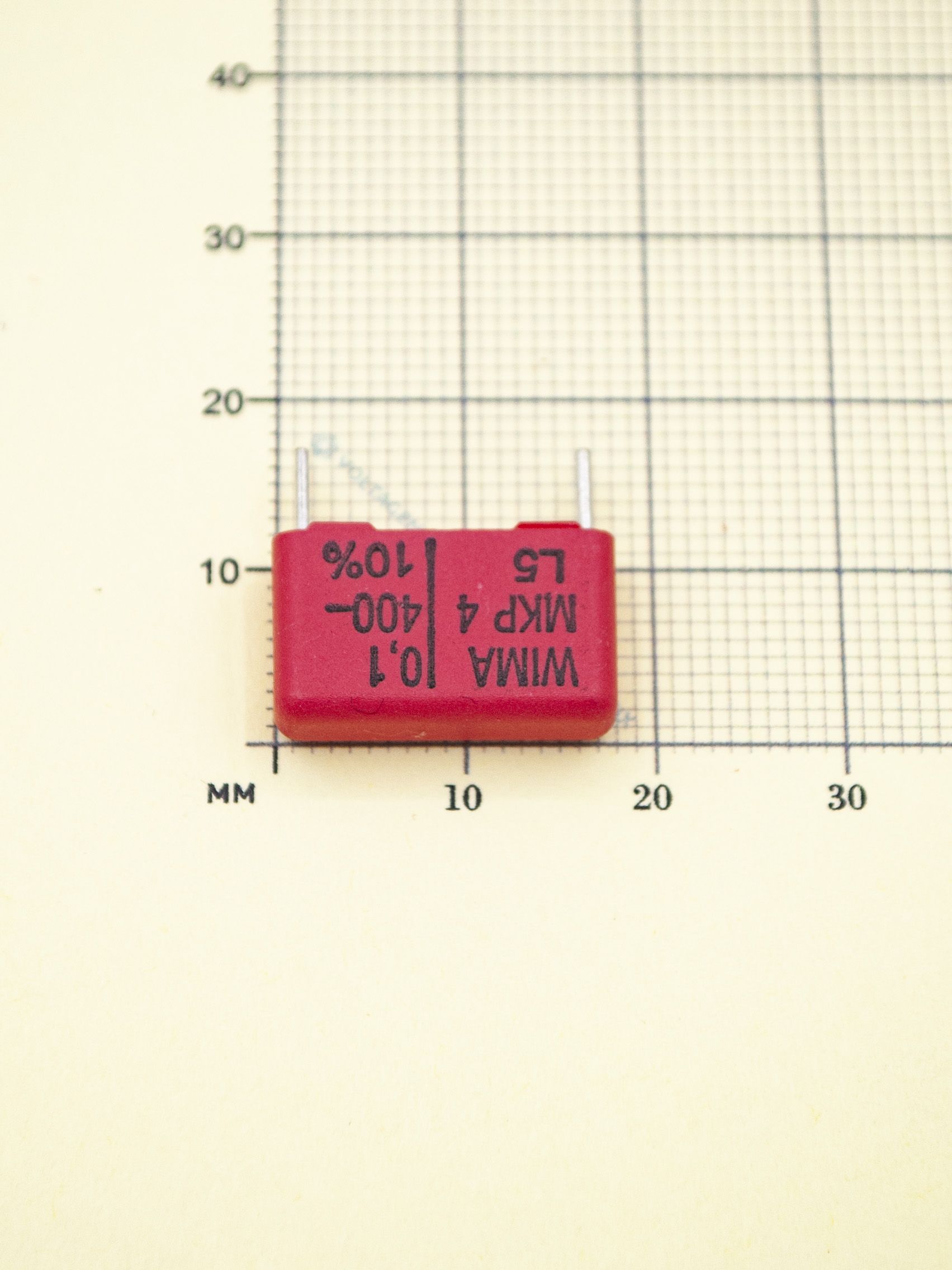

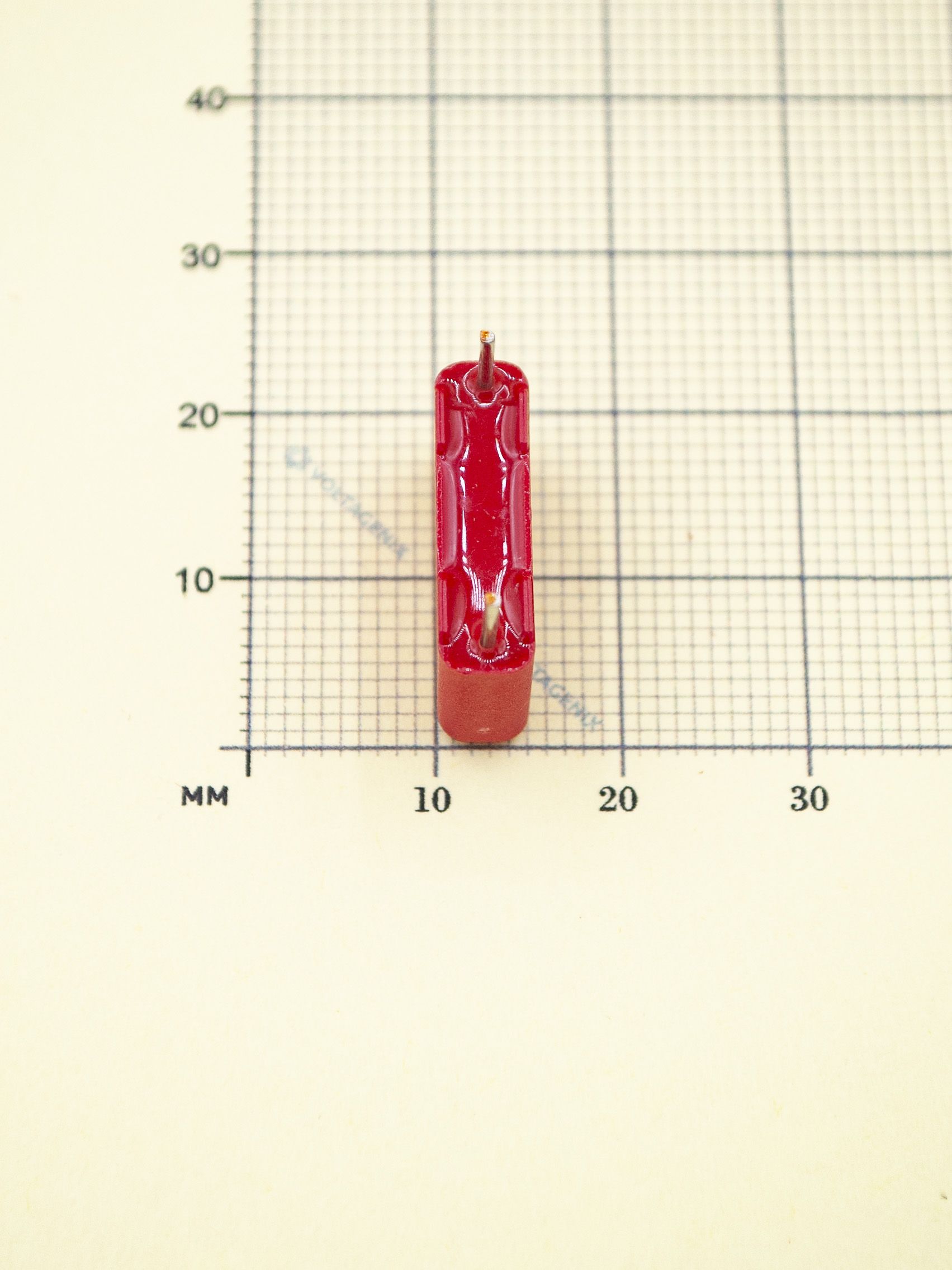

Механические размеры (фактические)

• B = 5.0 mm
• L = 18.0 mm
• H = 11.0 mm
• Расстояние между выводами (lead spacing / RM): 15.0 mm
• Тип выводов: радиальные (THT), диаметр выводов ~0.5…1.0 mm (зависит от исполнения)

Datasheet WIMA MKP 4 pdf

Ключевые свойства

• Очень низкие диэлектрические потери и низкий коэффициент температурной нестабильности (характерно для PP).
• Низкая эквивалентная последовательная реактивность/сопротивление (ESR/ESL) по сравнению с неполярными пленочными типами на тех же размерах.
• Хорошая импульсная стойкость и самовосстанавливаемость при локальном пробое (металлизированная плёнка).
• Стабильность параметров во времени — подходит для аудио- и сигнальных применений, а также для помехоподавления в блоках питания.

Области применения

• EMI/RFI-фильтры и помехоподавление в блоках питания.
• Разделительные и согласующие цепи в аудиоаппаратуре.
• Таймеры, генераторы и высоковольтные сигнальные цепи.
• Силовые и импульсные схемы при соблюдении ограничений по пульсациям и току.

Монтаж и рекомендации

• При проектировании платы учитывайте шаг между выводами 15.0 mm и габариты корпуса L×H (18×11 mm).
• Диаметр отверстий для выводов: 0.9–1.2 mm (в зависимости от толщины провода и технологических требований).
• При пайке избегайте длительного перегрева корпуса и места входа вывода в плату; использовать короткие циклы пайки.
• Для ответственных по надёжности применений проверяйте конденсатор выборочно LCR-метром и уточняйте рабочие пределы (темп. диапазон, допустимые пульсации) по даташиту производителя.
• Хранить и эксплуатировать в пределах температур и влажности, указанных в даташите.
