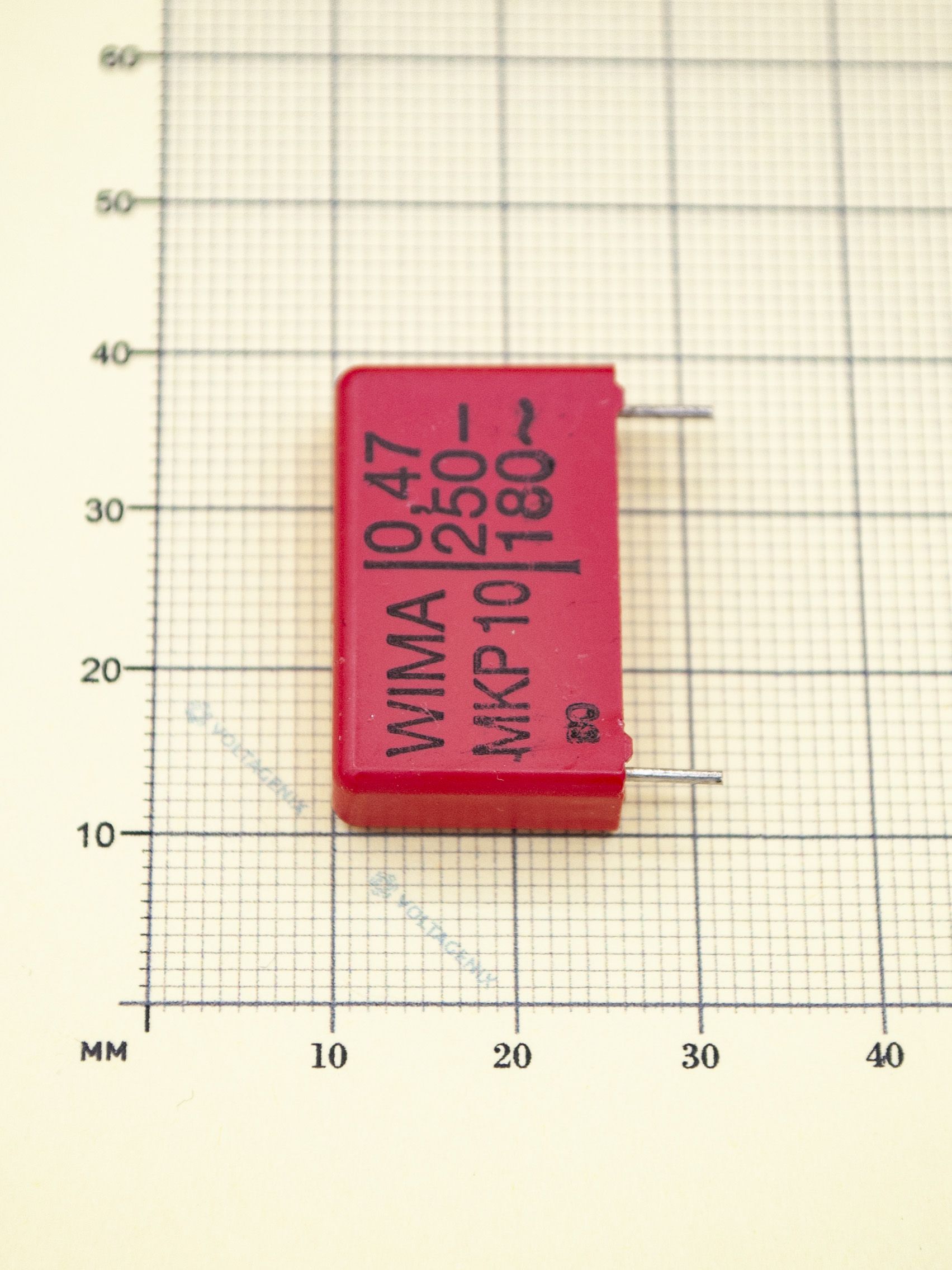

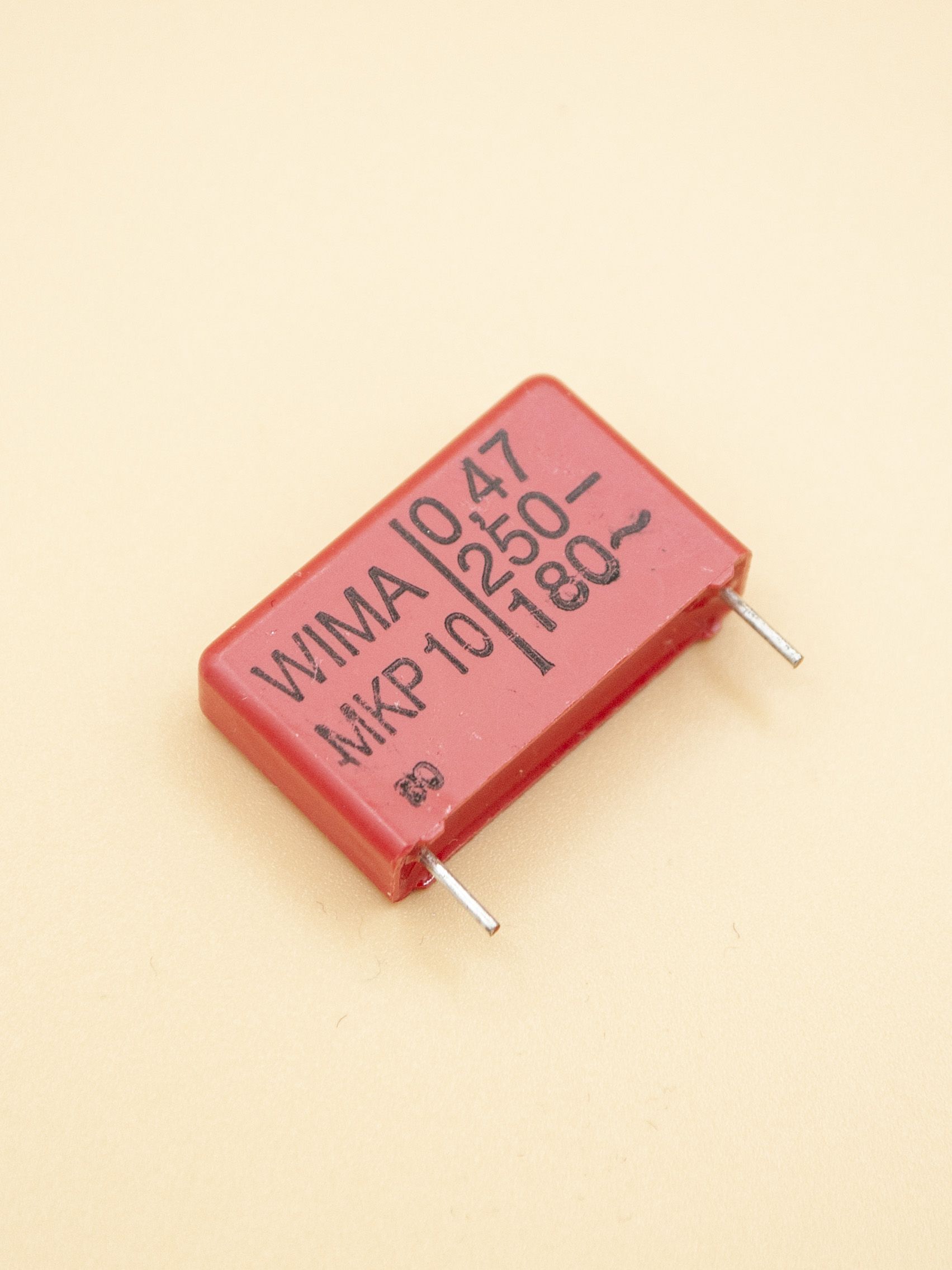

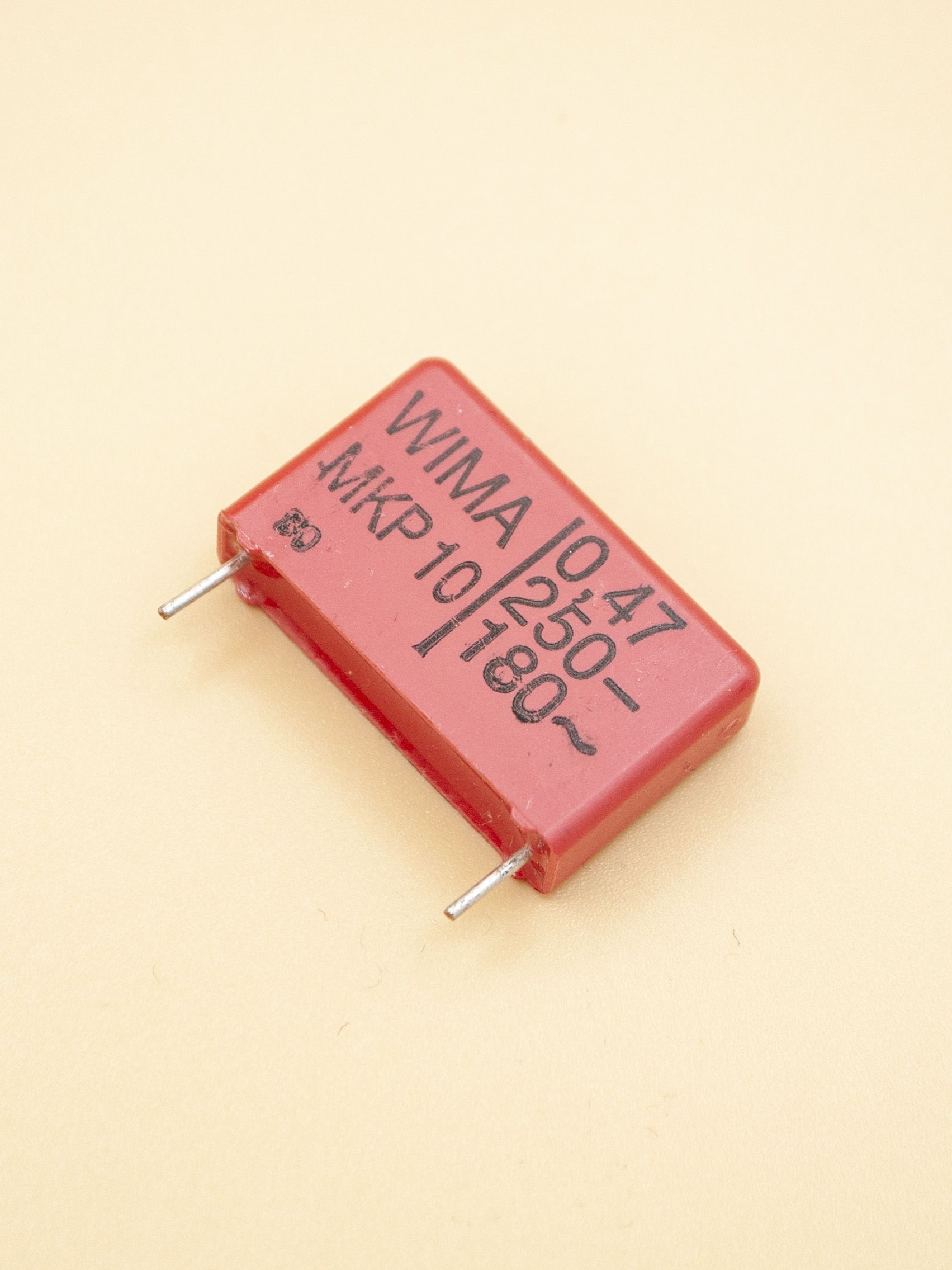

Конденсатор WIMA MKP10 0,47 мкФ (470 нФ), 250в/180в 5%

Описание

Ориентировочный каталожный номер (MPN): MKP10G047305B00JSSD

Краткое название: WIMA MKP10 0,47µF 250V / 180VAC ±5%

Краткое описание

Надёжный металлизированный полипропиленовый (MKP) конденсатор WIMA серии MKP10, ёмкость 0,47 µF, номинальное напряжение 250 V DC / ≈180 V AC, допуск ±5%. Предназначен для применения в фильтрах, цепях помехоподавления и высококачественных сигнальных/силовых узлах, где требуются низкие потери и высокая надёжность.

Электрические параметры

• Номинальная ёмкость: 0,47 µF (470 nF)
• Номинальное напряжение: 250 V DC / ~180 V AC (RMS)
• Допуск: ±5% (J)
• Серия / диэлектрик: MKP10 — металлизированный полипропилен (PP)
• Рекомендуется сверяться с даташитом производителя для значений tgδ, токов утечки и допустимых пульсаций

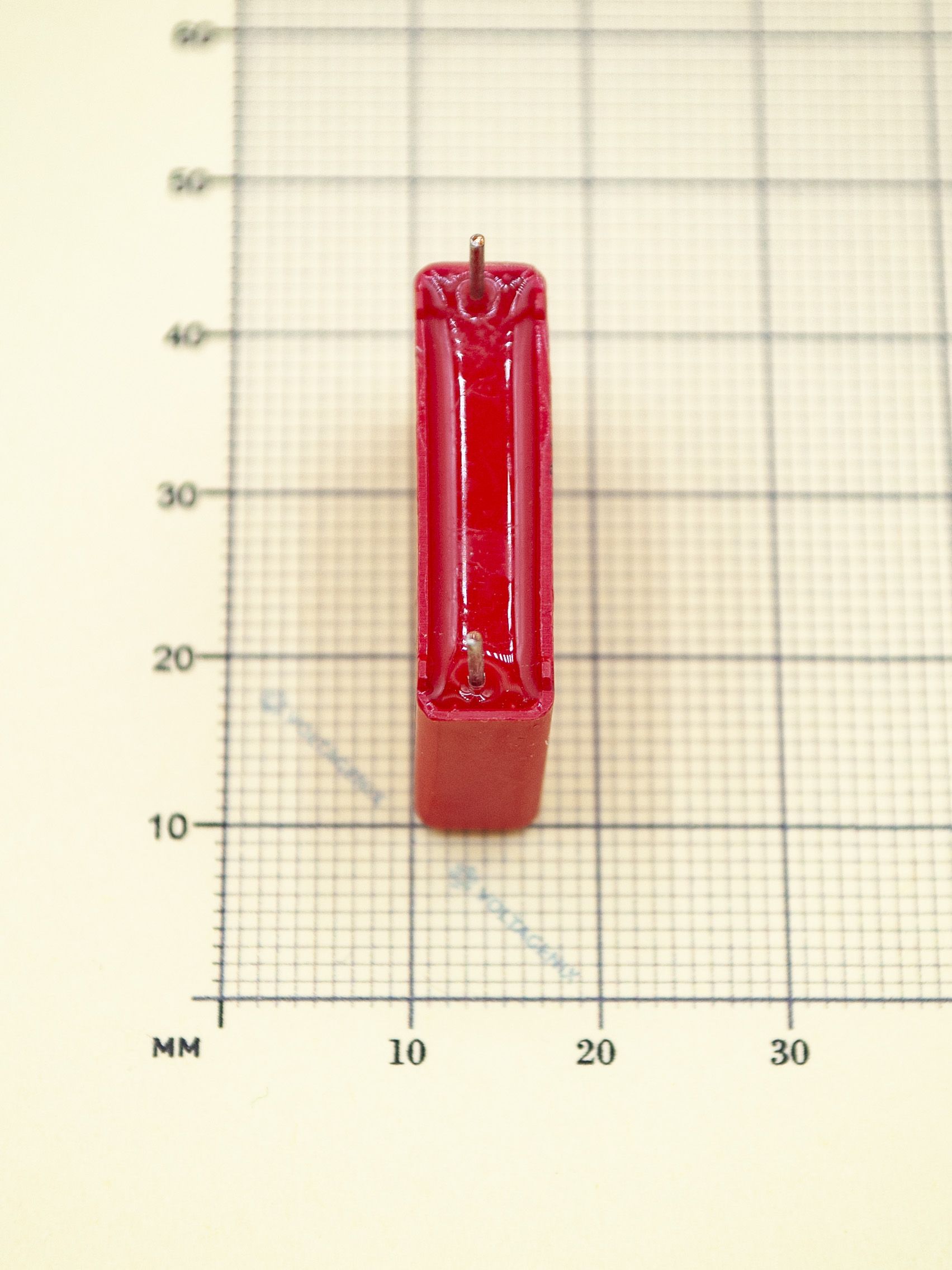

Механические размеры (фактические)

• B = 7.0 mm
• L = 26.4 mm
• H = 16.4 mm
• Шаг между выводами (lead spacing, RM): ≈ 22.5 mm
• Тип выводов: радиальные (THT) — стандартный диаметр вывода ≈ 0.5–1.0 mm (уточнить по конкретному исполнению)

Datasheet WIMA MKP10 pdf

Ключевые свойства

• Очень низкий коэффициент потерь (низкий tgδ) — подходит для аудио и фильтров.
• Низкая эквивалентная последовательная индуктивность/сопротивление (ESL/ESR) — полезно в импульсных и ВЧ-приложениях.
• Высокая импульсная стойкость и самовосстановление при локальном пробое — повышенная надёжность.
• Стабильность ёмкости по температуре и времени.

Области применения

• EMI/RFI-фильтры (входные/выходные цепи источников питания).
• Разделительные/согласующие цепи в аудио- и измерительной технике.
• Силовая электроника с малыми пульсациями и высокими требованиями к надёжности.
• Высокочастотные применения в пределах спецификации (см. даташит).

Монтаж и рекомендации

• Проектируйте посадочное место с шагом выводов ≈22.5 mm; перед разводкой платы измерьте шаг по конкретному образцу или уточните значение в даташите/у поставщика.
• Отверстия под выводы: 0.9–1.2 mm (в зависимости от диаметра используемых выводов и технологических допусков).
• При пайке избегайте длительного перегрева корпуса и места ввода выводов — короткие циклы пайки.
• Для ответственных применений: выборочная проверка ёмкости LCR-метром, контроль тока утечки и проверка допусков по температурным графикам.
• Учитывайте механическую фиксацию (крепёж или капроновые стойки) для защиты от вибрации при тяжелых корпусах.
