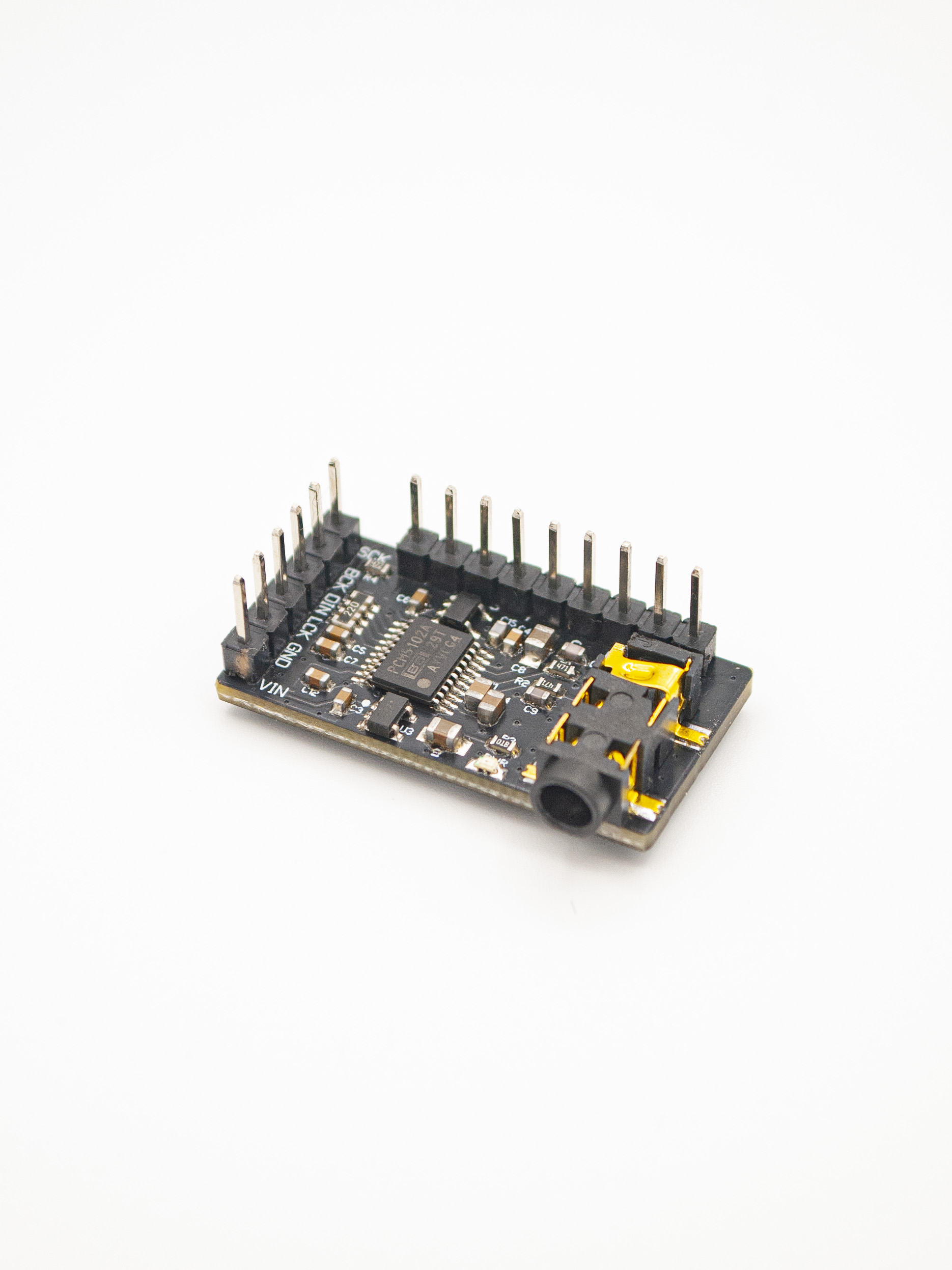

Модуль аудио ЦАП PCM5102A 32-бит/384 кГц 3.5mm Stereo

Описание

Высококачественный аудиомодуль на чипе PCM5102A: инженерный подход к совершенству звука.

Наш DAC-модуль реализован с бескомпромиссным вниманием к деталям и строгим соответствием оригинальным инженерным спецификациям. Каждый элемент направлен на полное раскрытие потенциала чипа PCM5102A для эталонного воспроизведения звука.

Ключевые преимущества модуля:

1. Компоненты высшего класса от лидеров рынка Модуль построен на проверенной элементной базе от мировых производителей, что гарантирует долговременную стабильность и точность звучания. Конденсаторы известных, хорошо себя зарекомендовавших брендов Murata и Samsung: Высокостабильные керамические конденсаторы во входных цепях и низкоимпедансные танталовые/керамические конденсаторы в цепях питания обеспечивают идеальную фильтрацию и чистоту сигнала. Прецизионные резисторы: Точное согласование выходного каскада для безупречного баланса. Резисторный массив Обеспечивает идентичные параметры в стереоканалах, что является основой широкой и точной звуковой сцены.
2. Идеально стабильная система питания — основа чистого звука Специально разработанная схема питания создает оптимальные условия для работы цифро-аналогового преобразователя. Линейный стабилизатор TPS7A2033 (TI): Обладает исключительно низким уровнем собственного шума и максимальным подавлением помех, обеспечивая чистейшее аналоговое питание чипа. Тактовый генератор HMICS219: Специализированный низкофазовый генератор с минимальным джиттером гарантирует высочайшую временную точность преобразования для естественного и детального звука.
3. Профессиональная разводка и надежная сборка Конструкция модуля реализует лучшие инженерные практики для обеспечения бесшумной работы и долговечности. Оптимизированная разводка: Четкое разделение аналоговой и цифровой земель минимизирует взаимные наводки. Комплексная развязка: Установлены все необходимые развязывающие конденсаторы с правильными номиналами для фильтрации помех на всех критических узлах. Надежные компоненты: Позолоченные разъемы обеспечивают идеальный и долговечный контакт.

Контроль качества: Сборка на бессвинцовой паяльной пасте с обязательным контролем исключает дефекты монтажа.

Каждый модуль проходит проверку на работоспособность при производстве.

Результат: раскрытие потенциала высококачественного звука Наш модуль позволяет оценить все звуковые достоинства чипа PCM5102A:

Абсолютно черный фон и высокая детализация, позволяющая услышать мельчайшие нюансы записи. Широкая, глубокая и точно прорисованная звуковая сцена. Естественное, плавное и динамичное звучание без цифровой жесткости. Высокая динамическая готовность, обеспечивающая мощное и четкое звучание на любых уровнях громкости.

Технические характеристики:

• Основной ЦАП-чип: Texas Instruments PCM5102A
• Поддерживаемые форматы: До 32-бит / 384 кГц (PCM)
• Выход: Линейный стерео (RCA), 2.1 В RMS
• Интерфейс питания: Контактная площадка или пины (+5V, GND)
• Напряжение питания: +5 В (±5%) Потребляемый ток: ~ 25 мА
• Габаритные размеры платы: 31.6 мм (Д) x 19 мм (Ш) x 11.2 мм (В)

Документация

Конфигурация и ключевые параметры:

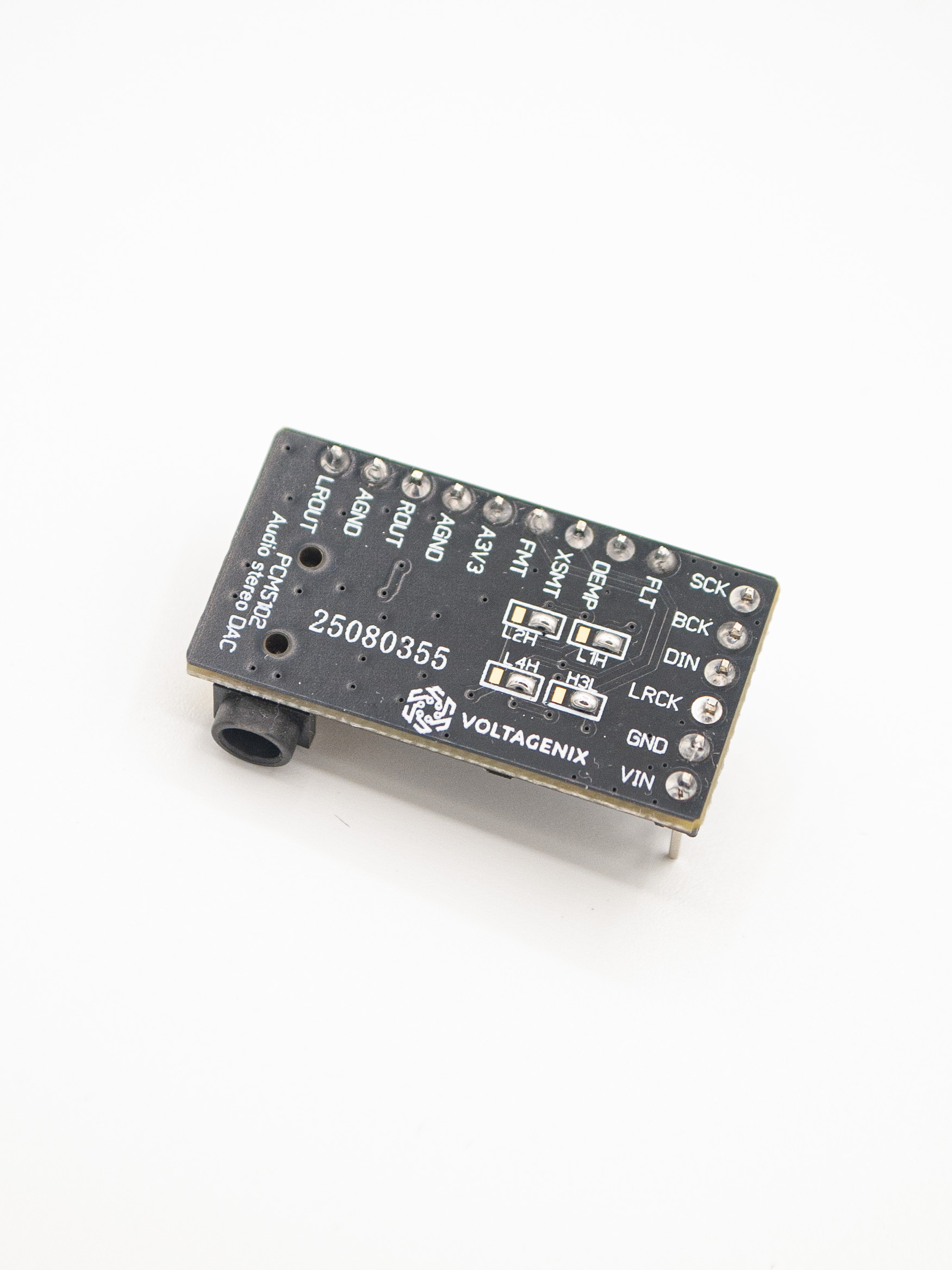

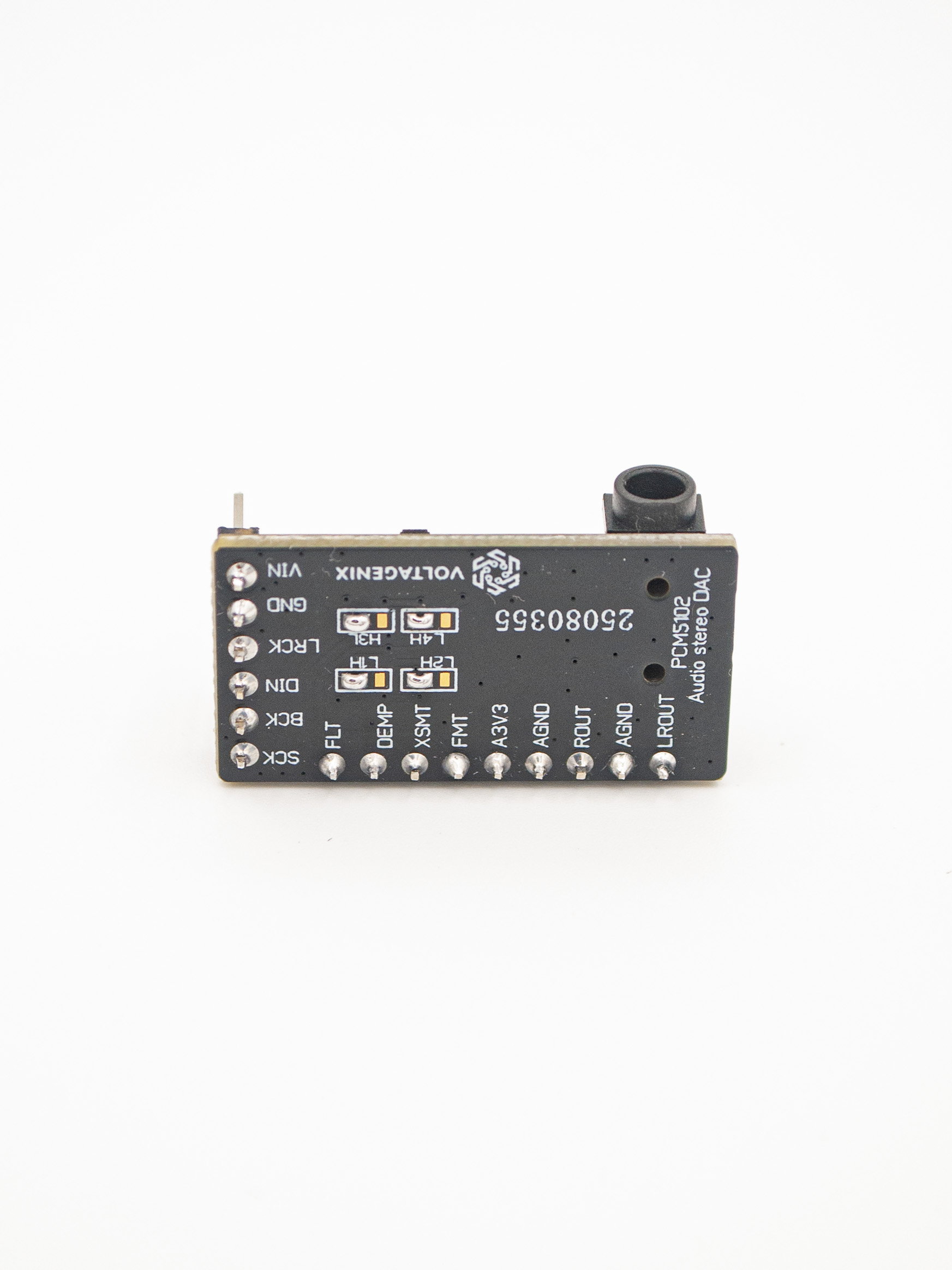

Заводская конфигурация перемычек (установлена по умолчанию) H1 — FLT: H H2 — DEMP: H H3 — XSMT: L H4 — FMT: H Конфигурация подходит для быстрой проверки
 и работы с ESP32 по интерфейсу I²S Это инженерно проработанное изделие, созданное для тех, кто ценит качество, надежность и совершенство звука.

Покупая модули нашей компании, Вы получаете гарантированно рабочий продукт.
