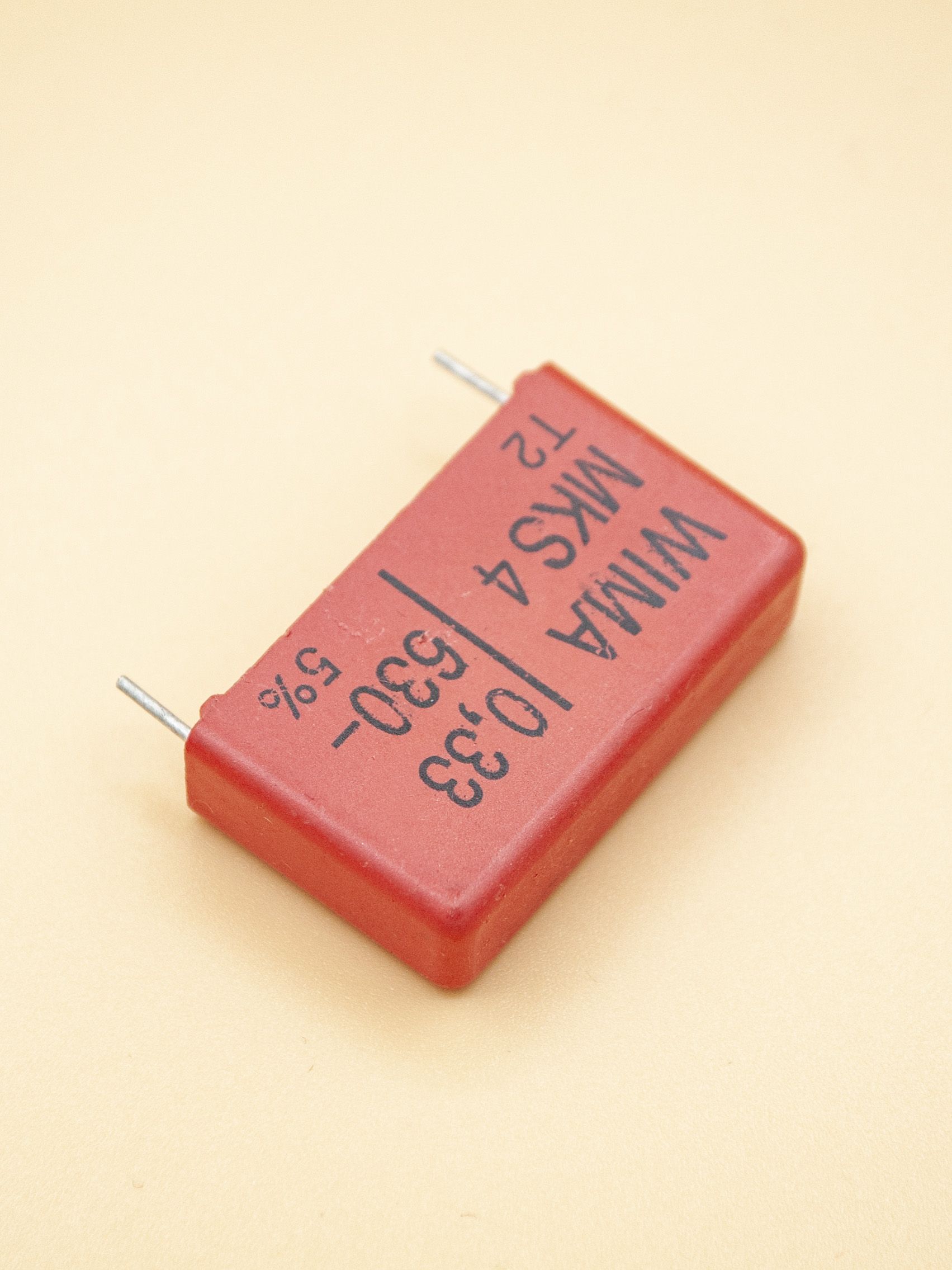

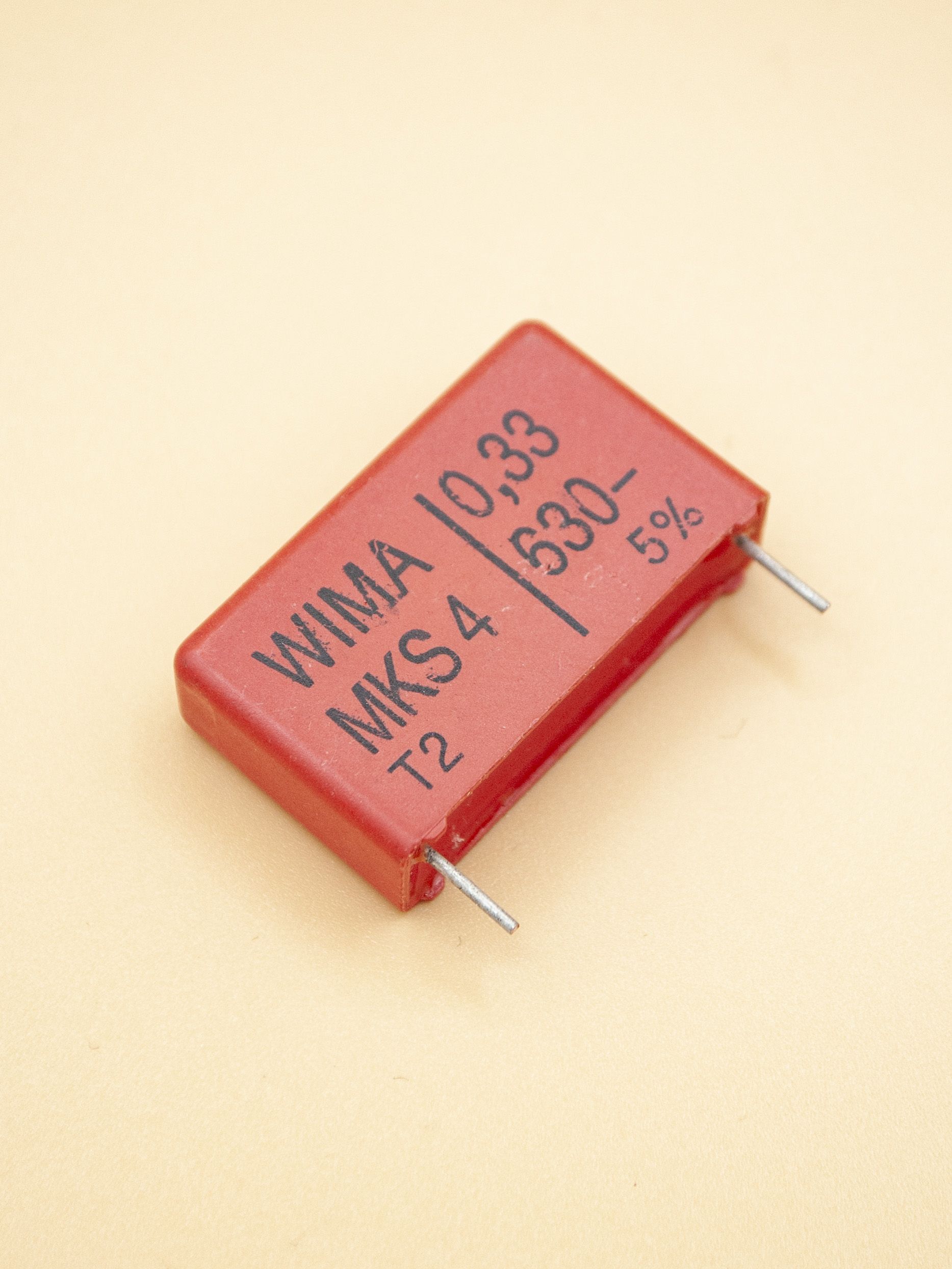

Конденсатор WIMA MKS4 0,33 мкФ (330 нФ), 630в 5%

Описание

Ориентировочный каталожный номер (MPN): MKS4C033301N00JSSD

Краткое название: WIMA MKS4 0.33µF 630V ±5% (T2)

Краткое описание

Плёночный металлизированный конденсатор WIMA серии MKS4, номинал 0,33 µF, рабочее напряжение 630 V, допуск ±5%. Исполнение T2, крупный корпус для надёжной работы в высоковольтных и импульсных цепях. Подходит для фильтрации, согласования и помехоподавления в схемах с высоким рабочим напряжением.

Электрические параметры

• Номинальная ёмкость: 0,33 µF (330 nF)
• Номинальное напряжение: 630 V DC
• Допуск: ±5% (J)
• Серия / диэлектрик: MKS4 — металлизированный полиэфилен / полипропилен (в зависимости от исполнения)
• Код корпуса/варианта: T2 (уточнить по даташиту для точного соответствия корпуса и выводов)

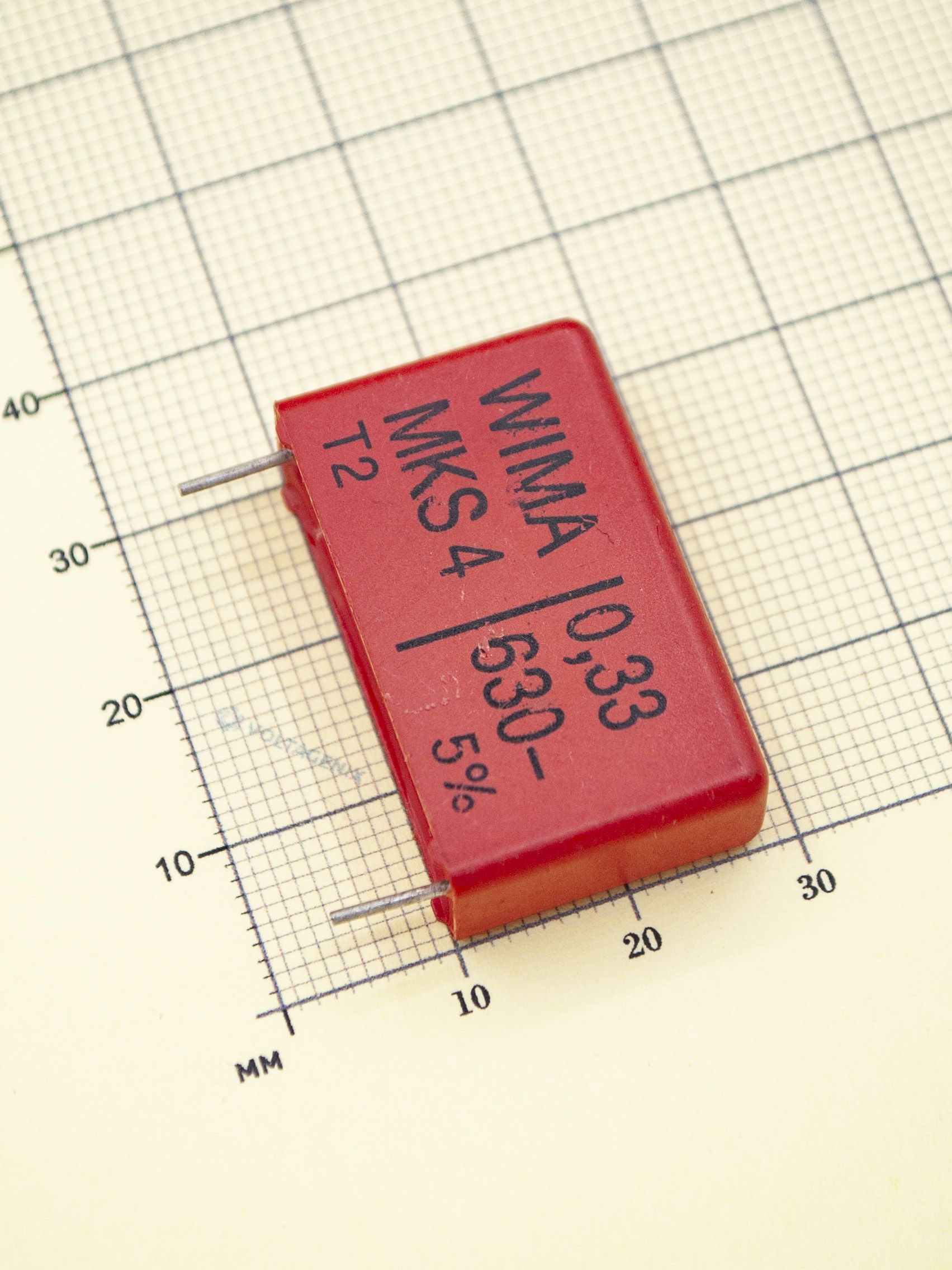

Механические размеры (фактические)

• B = 9.0 mm
• L = 31.3 mm
• H = 19.0 mm
• Шаг между выводами (lead spacing / RM): 27.0 mm
• Тип выводов: радиальные (THT) — для монтажа через отверстие

Datasheet WIMA MKS 4.pdf

Ключевые свойства

• Низкие диэлектрические потери и высокая стабильность параметров при рабочем напряжении.
• Хорошая импульсная стойкость и самовосстанавливающаяся металлизированная плёнка — повышенная надёжность при перегрузках.
• Подходит для применения в цепях с высокими требованиями по помехоподавлению (EMI/RFI) и разделительных цепях в аудио- и силовой электронике.
• Корпус T2 обеспечивает удобную установку и механическую прочность при большом расстоянии между выводами.

Области применения

• EMI / RFI-фильтры и подавление помех в источникax питания и преобразователях.
• Разделительные и согласующие цепи в аудиотехнике и измерительных приборах.
• Высоковольтные и импульсные схемы, где требуется стабильность и высокая надёжность.
• Промышленная электроника и силовая часть плат.

Монтаж и рекомендации

• При разводке платы учитывайте шаг выводов 27.0 mm и габариты корпуса 31.3 × 19 × 9 mm.
• Диаметр посадочных отверстий под выводы: 0.9–1.2 mm (зависит от толщины выводов и производственной практики).
• При пайке избегайте длительного перегрева — короткие циклы пайки и аккуратная обработка области вывода.
• Перед монтажом в критичных узлах рекомендуем выборочную проверку ёмкости LCR-мметром и сверку электрических графиков (tgδ, ток утечки, разрешённые пульсации) в официальном даташите на конкретный MPN.
