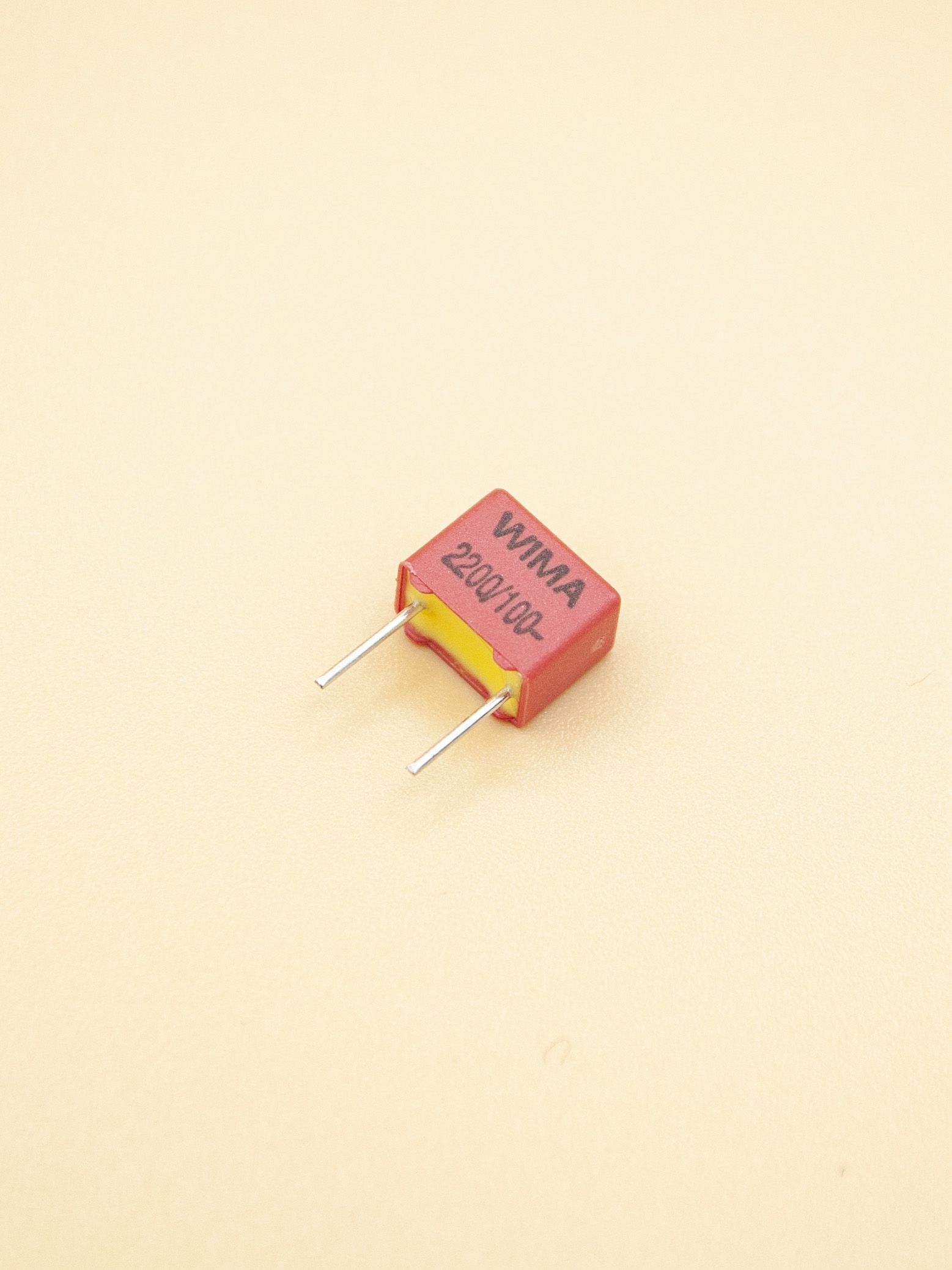

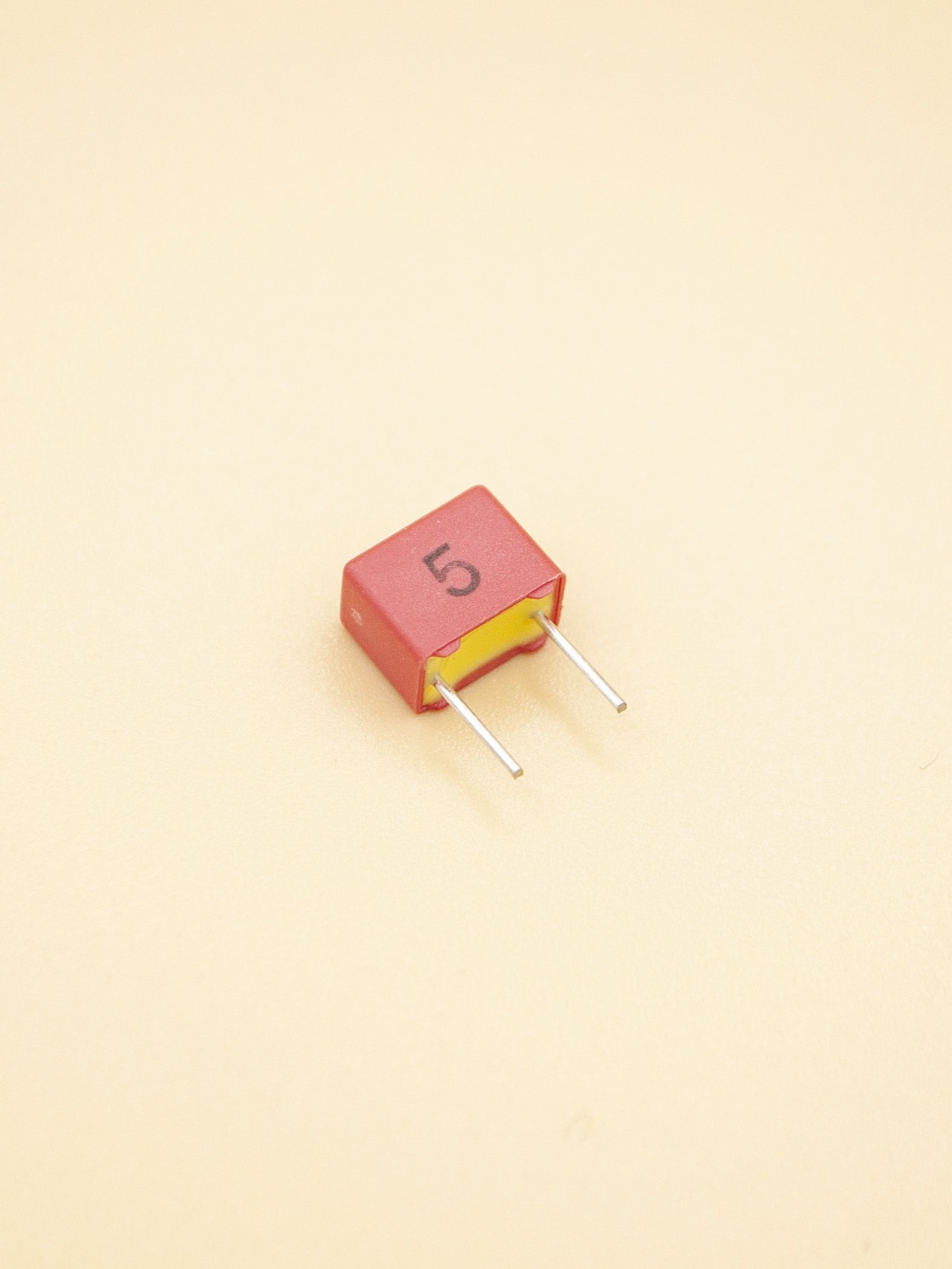

Конденсатор WIMA FKP2 2200 пФ (2,2 нФ), 100в 5%.

Описание

Конденсатор WIMA FKP2 2200 pF (2.2 nF) 100 V ±5%

Ориентировочный каталожный номер (MPN): FKP2D022301D00JSSD.

Краткое название: WIMA FKP2 2.2 nF (2200 pF) / 100 V ±5%

Электрические параметры

• Номинальная ёмкость: 2200 pF (2.2 nF)
• Номинальное напряжение: 100 V DC
• Допуск: ±5% (J)
• Серия / диэлектрик: FKP2 — металлизированный полипропилен (PP)
• Низкий тангенс угла потерь (tgδ), хорошая импульсная стойкость и стабильность во времени.

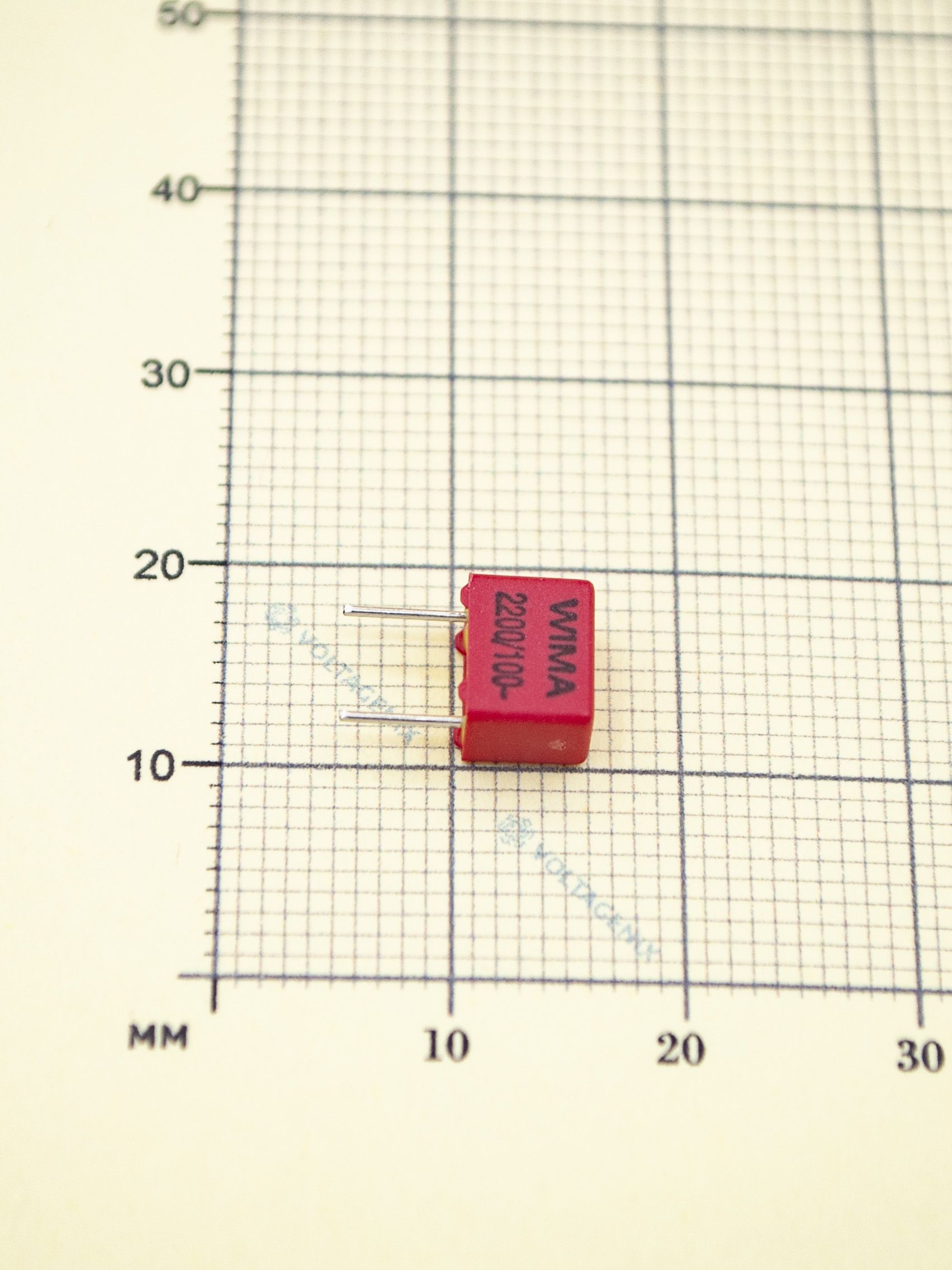

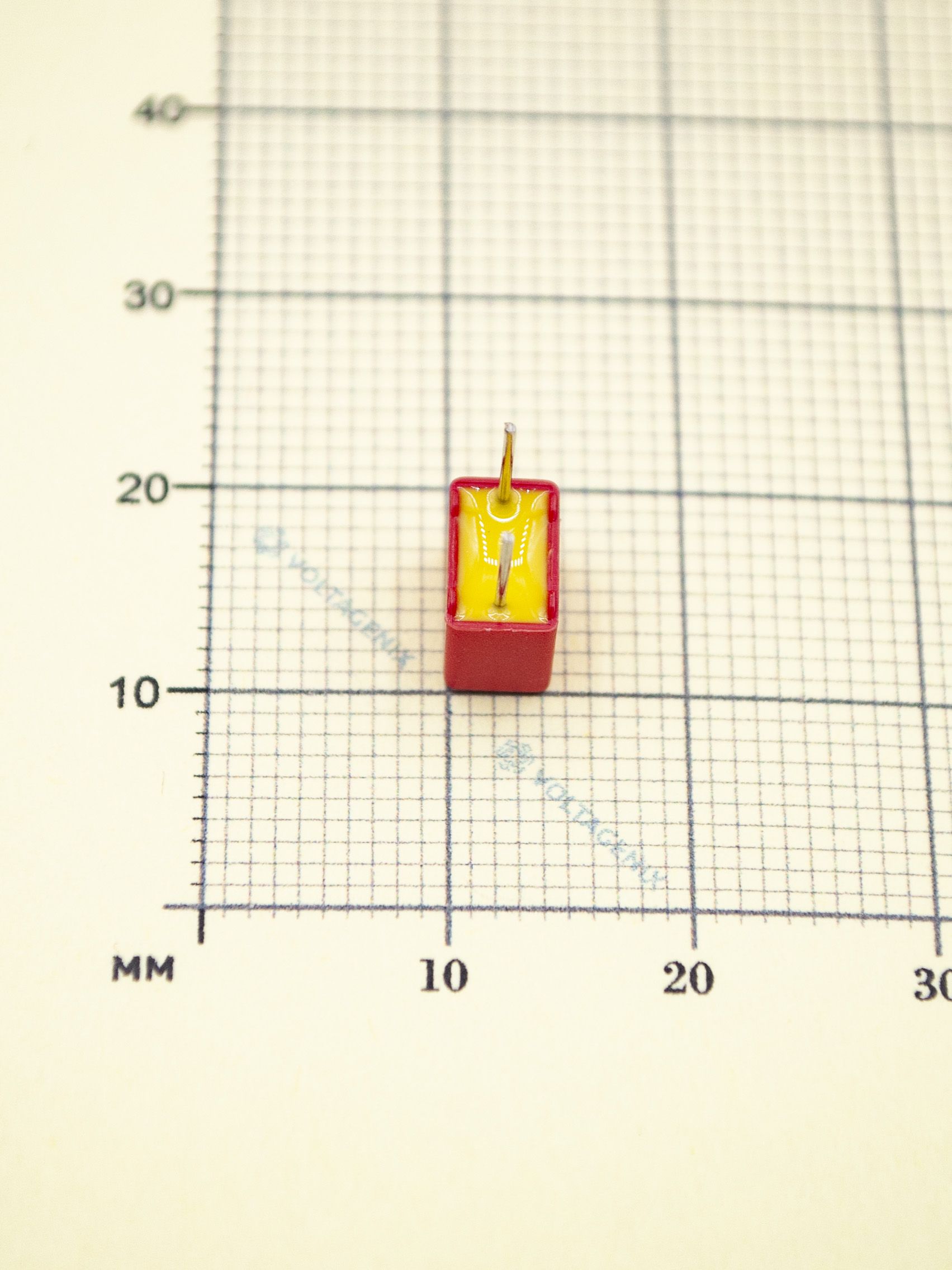

Механические размеры

• Корпус (Ш × В × Т): ≈ 7.25 × 6.0 × 4.5 мм
• Расстояние между выводами (lead spacing, RM): 5.0 mm
• Диаметр выводов: ≈ 0.45–0.6 mm (типично)
• Тип выводов: радиальные (THT) — монтаж через отверстие.

Datasheet WIMA FKP 2 pdf

Ключевые свойства

• Очень низкие диэлектрические потери — подходит для ВЧ- и прецизионных схем.
• Высокая стабильность ёмкости по температуре и времени.
• Узкий допуск ±5% — пригоден для точных LC-контуров и согласующих звеньев.
• Самовосстанавливающаяся металлизированная плёнка — повышенная надёжность при локальных пробоях.
• Компактный корпус и RM = 5 mm — экономит место на плате.

Области применения

• RЧ-контуры, резонаторы и фильтры.
• Входные цепи АЦП, схемы выборки/удержания (sample & hold).
• Аудио- и измерительная техника, прецизионные фильтры.
• Применения с ограниченным пространством на плате.

Монтаж и рекомендации

• Подготовьте посадочное место с шагом 5.0 mm; отверстие под выводы — 0.8–1.0 mm (по технологии).
• При пайке избегайте длительного перегрева корпуса — короткие циклы нагрева и аккуратная пайка выводов.
• Для критичных по точности применений предварительно измерьте ёмкость LCR-мметром (1 kHz) и проверьте соответствие ±5%.
