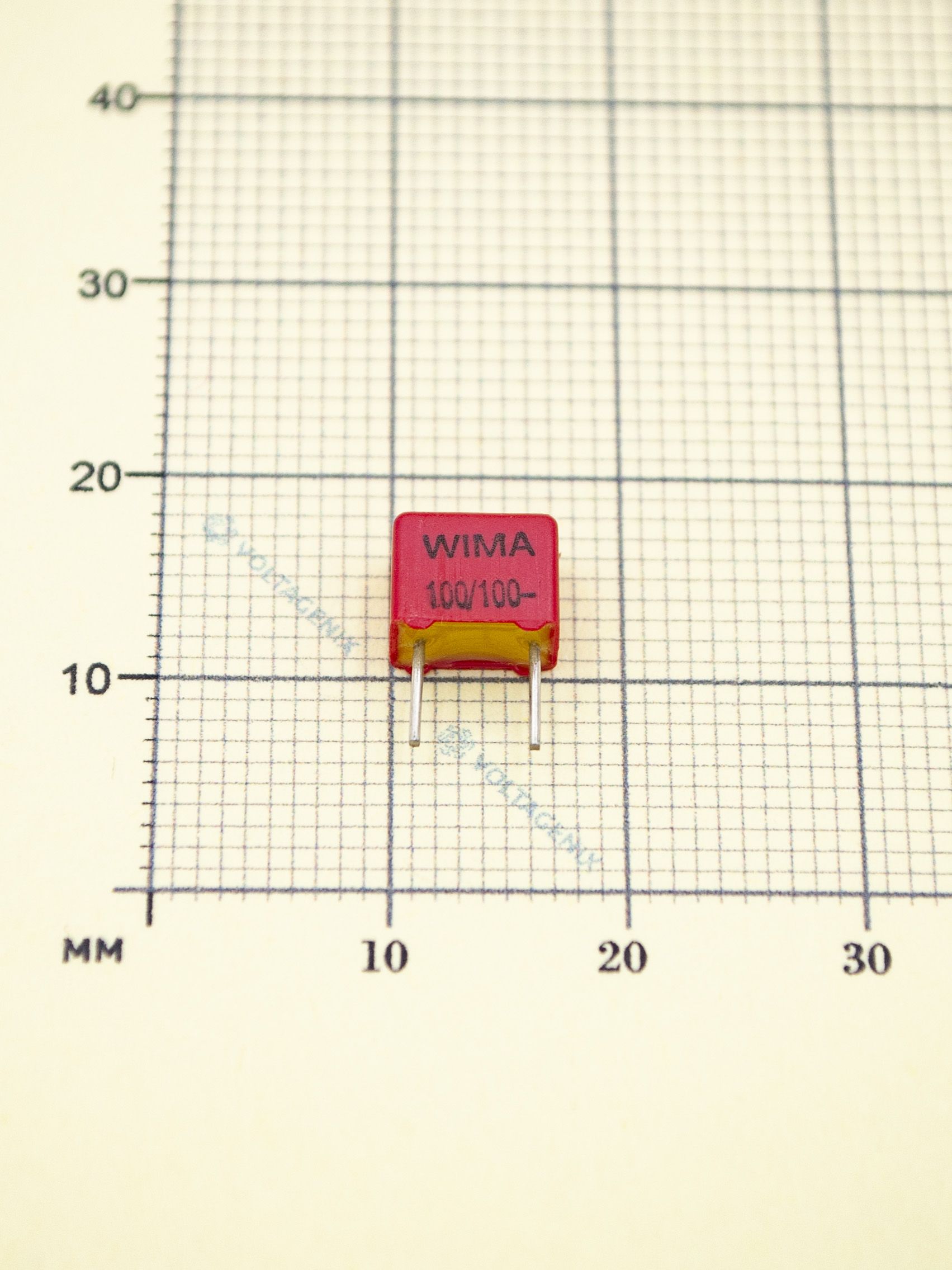

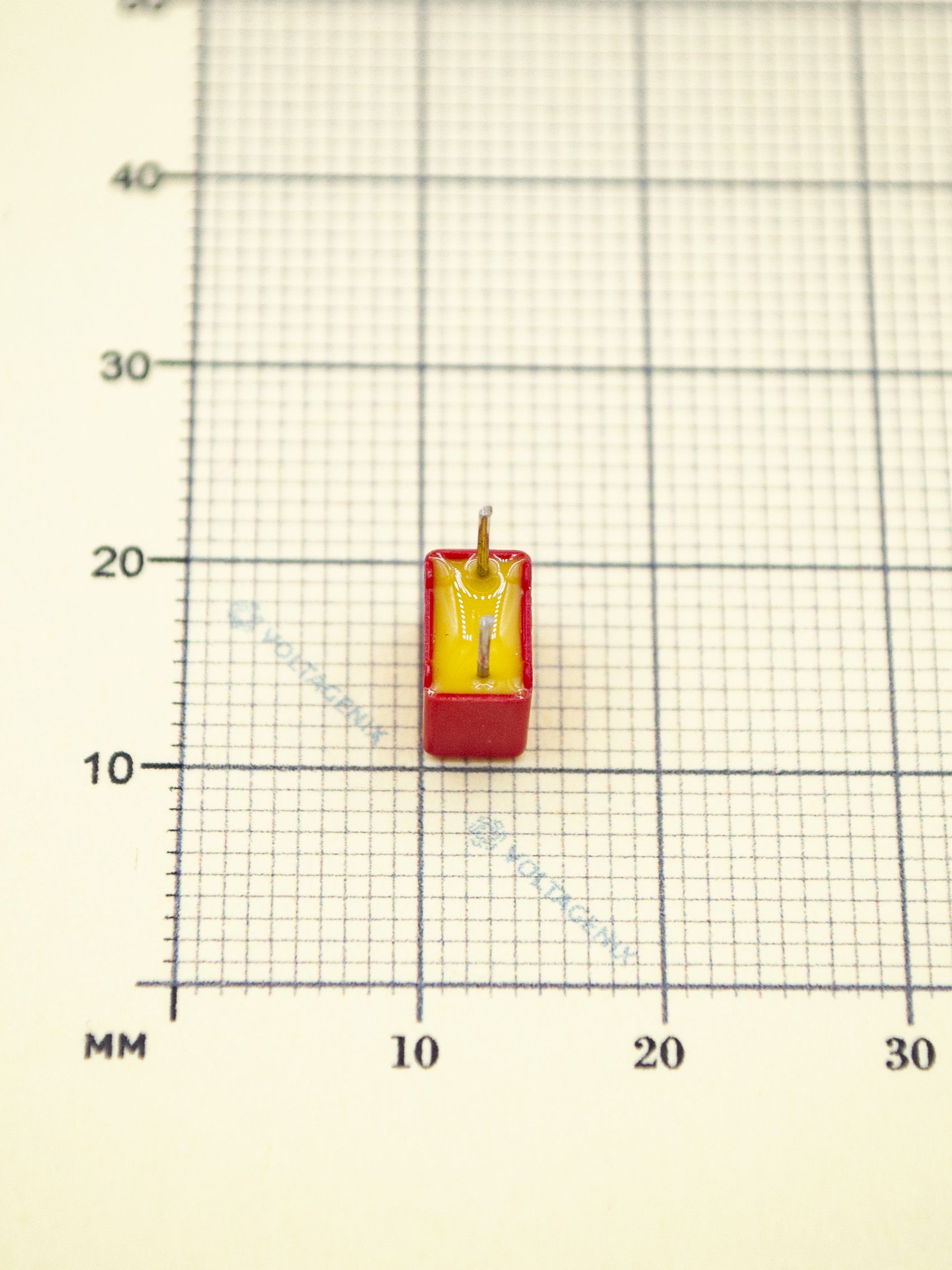

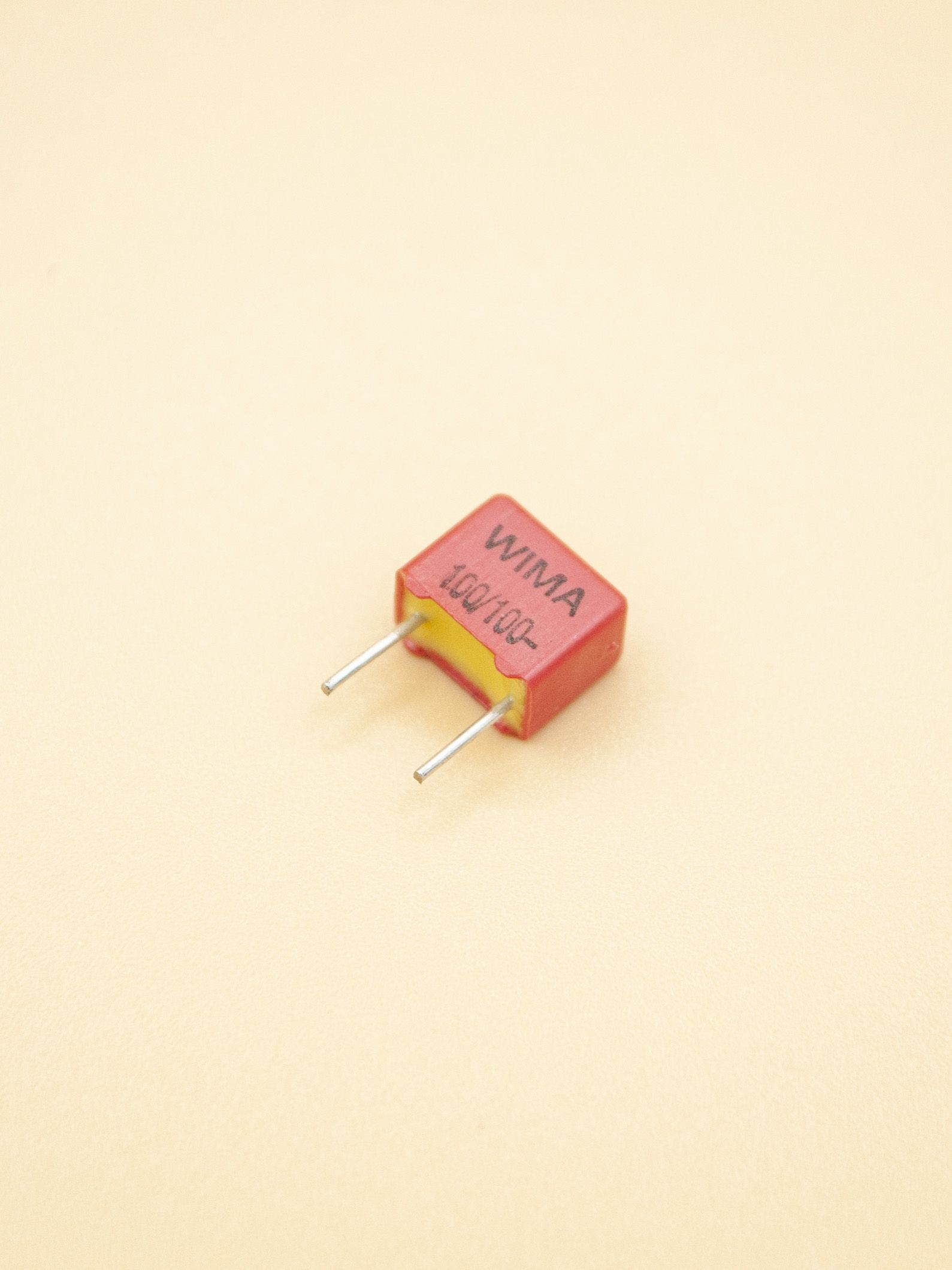

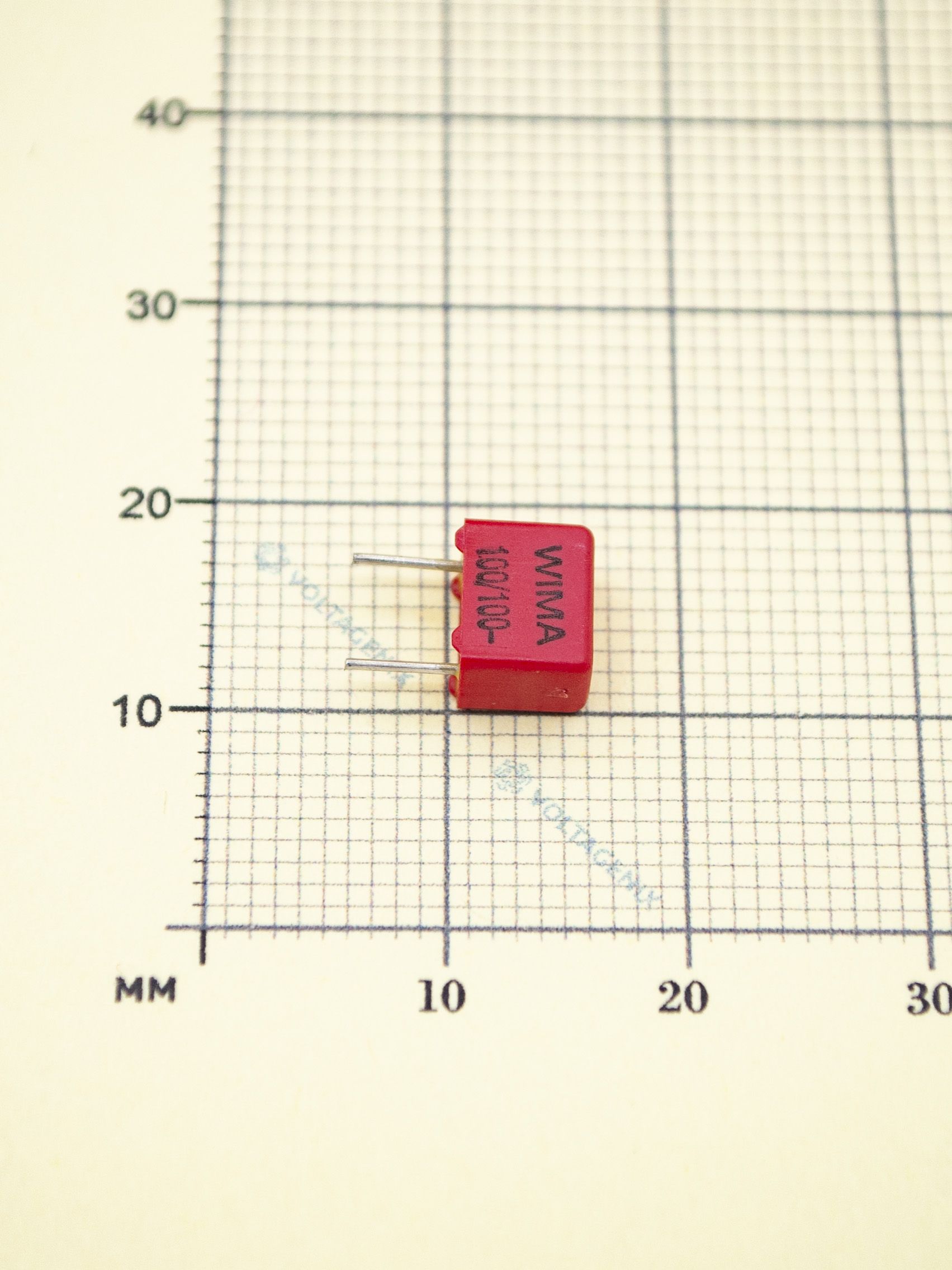

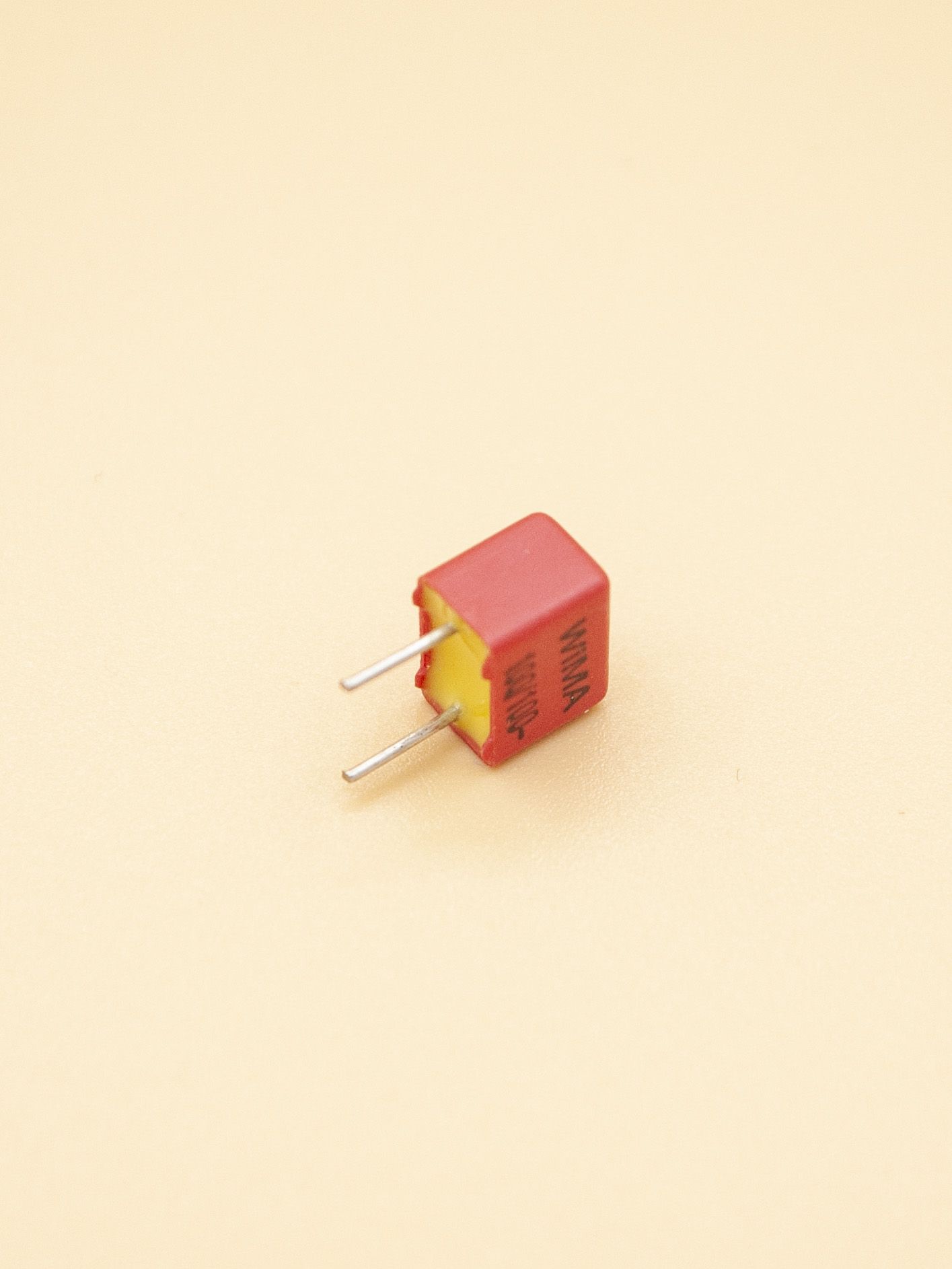

Конденсатор WIMA FKP2 100 пФ, 100в 5%.

Описание

Конденсатор WIMA FKP2 100 pF 100 V ±5%

Ориентировочный каталожный номер (MPN): FKP2D001001D00JSSD

Краткое название: WIMA FKP2 100p 100V ±5%

Электрические параметры

• Номинальная ёмкость: 100 pF
• Номинальное напряжение: 100 V DC
• Допуск: ±5% (J)
• Серия / диэлектрик: FKP2 — металлизированный полипропилен (PP)

Механические размеры

• Корпус (Ш × В × Т): ≈ 7.2 × 5.9 × 4.4 мм
• Расстояние между выводами (lead spacing / RM): 5.0 mm
• Диаметр выводов: ≈ 0.45–0.6 mm (типично)
• Тип выводов: радиальные (THT) — монтаж через отверстие

Datasheet_WIMA_FKP_2

Ключевые свойства

• Очень низкие диэлектрические потери (малый tgδ) — пригоден для ВЧ- и прецизионных приложений.
• Стабильная ёмкость по температуре и времени; высокая импульсная стойкость.
• Узкий допуск ±5% — подходит для точных LC-контуров и согласующих фильтров.
• Компактный корпус (RM = 5 mm) — экономит место на плате.
• RoHS-совместимость.

Области применения

• РЧ-контуры, резонаторы и согласующие цепи.
• Точные времязадающие и выборочные цепи (sample & hold, front-end ADC).
• Аудиотехника и прецизионные измерительные приборы.
• Платы с плотной разводкой, где важна компактность и стабильность параметров.

Монтаж и рекомендации

• Проектируйте посадочное место под RM = 5.0 mm; рекомендуемый диаметр отверстий 0.9–1.1 mm (в зависимости от применяемого провода/технологии).
• При пайке избегайте длительного перегрева корпуса и выводов — используйте короткие циклы пайки.
• Для ответственных применений перед монтажом измерьте ёмкость LCR-метром (1 kHz) и убедитесь в соответствии ±5%.
